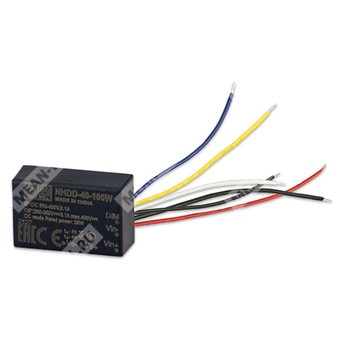

NHDD-40-100 - DC/DC драйвер постоянного тока для светодиодного освещения от шины 380 В.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| NHDD | Серия DC/DC светодиодных драйверов Mean Well для применения с шиной постоянного тока 380 В |
| 40 | Номинальная мощность серии: 40 Вт |
| 100 | Номинальный выходной ток: 100 мА |
Назначение

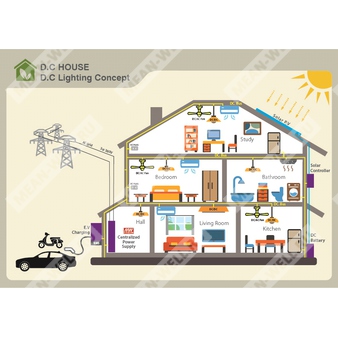

NHDD-40-100 представляет собой DC/DC светодиодный драйвер постоянного тока, предназначенный для питания светодиодных светильников от шины постоянного тока 380 В. Компонент рассчитан на применение в системах панельного, линейного, встроенного и промышленного освещения, включая решения с интеграцией в архитектуру DC house и DC lighting.
Особенности
- Выход в режиме стабилизации тока.
- Работа от шины постоянного тока 360…420 В.
- Поддержка применения в светотехнических системах с DC 380 В.
- Доступна версия для монтажа на плате и версия с проводным выводом.
- Пластиковый корпус, полная заливка компаундом.
- Встроенное ШИМ-управление и удалённое включение/выключение.
- Защита от короткого замыкания и перегрева.
- Конструкция без вентилятора.
Области применения
- Панельное освещение.
- Внутреннее светодиодное освещение.
- Встраиваемое освещение.
- Линейное освещение.
- Система освещения дома на постоянном токе.
- Промышленное освещение.
Описание
Серия NHDD-40 — это DC/DC светодиодные драйверы, работающие от входного напряжения 360…420 В постоянного тока и формирующие стабильный выходной ток. Для модели NHDD-40-100 номинальный ток составляет 100 мА. По данным документа, типовой КПД достигает 94%, а отсутствие вентилятора позволяет работать при температуре корпуса до +90 °C в условиях естественной конвекции.
Изделие предназначено для прямого применения в DC 380 В шине освещения и может использоваться в распределённых светотехнических системах. Концепция применения также ориентирована на интеграцию с системами накопления энергии и DC power grid.
Параметры
Выход
| Параметр | Значение |
| Номинальный ток | 100 мА |
| Номинальная мощность | 35 Вт, типовое значение |
| Напряжение на выходе | 350 В, типовое значение |
| Пульсации выходного тока | Не более 40% от номинального тока |
| Допуск по выходному току | ±15% |
| Температурный коэффициент выходного тока | ±0,03%/°C (0…50 °C) |
| Диапазон регулирования по PWM | 10…100% по скважности |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 360…420 В постоянного тока |
| Типовое входное напряжение | 380 В постоянного тока |
| Типовой входной ток | 0,1 А при 380 В постоянного тока |
| Время запуска | 500 мс при 380 В постоянного тока |
| Потребляемый ток в режиме выключения | 2 мА при выключенном PWM dimming на 380 В входа |
| Частота PWM | 100 Гц…1 кГц |
| Порог по пониженному входному напряжению | При входном напряжении ниже 359 В драйвер отключается |
Защита и функциональные режимы
| Параметр | Значение |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Отключение с автоматическим восстановлением после снижения температуры |
| Контроль перегрева | Tj 150 °C типично, обнаружение на основном управляющем ИС |
| Защита от обратной полярности | Повреждение отсутствует |
| ШИМ-диммирование | Поддерживается |
| Удалённое включение/выключение | Поддерживается через PWM DIM |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Tcase = -30…+40 °C |
| Максимальная температура корпуса | +90 °C |
| Относительная влажность при работе | 20…90% без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Коэффициент снижения параметров по высоте | 3,5 °C/1000 м для бесвентиляторных моделей выше 2000 м |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | LVD BS EN/EN61347, EAC TP TC004 |
| Эмиссия ЭМС | BS EN/EN55015, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 6, 8; уровень light industry; критерий A; EAC TP TC 020 |
| Испытание на вибрацию | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 15362,0 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 2779,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
| Габариты | 32,1 × 20,5 × 12,5 мм |
| Габариты в дюймах | 1,26 × 0,8 × 0,49 |
| Масса NHDD | 15,6 г |
| Масса NHDD-W | 18 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
| Допуск по размерам | ±1 мм |
Подключение и управление
| Контакт | Назначение |
| +Vin | Питание постоянного тока |
| -Vin | Питание постоянного тока |
| +Vout | Подключение светодиодной нагрузки, положительный вывод |
| -Vout | Подключение светодиодной нагрузки, отрицательный вывод |
| PWM DIM+ | Вход ШИМ-диммирования и удалённого ON/OFF |
| PWM DIM- | Общий провод управления диммированием |
Примечания
1. Все параметры, не оговорённые отдельно, измерены при входном напряжении 380 В постоянного тока, номинальном токе и температуре окружающей среды 25 °C.
2. При пониженном входном напряжении может потребоваться снижение нагрузки. Для деталей следует учитывать раздел по статической характеристике.
3. Время запуска измеряется при первом холодном включении. Повторные включения и выключения могут увеличить это время.
4. КПД измерен при токе 100 мА и входе 380 В постоянного тока.
5. Источник питания рассматривается как часть системы, а итоговые испытания ЭМС выполняются на конечном изделии.
6. Для моделей без вентилятора снижение температуры окружающей среды составляет 3,5 °C/1000 м при высоте выше 2000 м.
7. Для предотвращения чрезмерного выходного тока необходимо, чтобы сумма прямого напряжения светодиодов была ниже входного напряжения минимум на 40 В постоянного тока. Максимальная разность не должна превышать 80 В постоянного тока.
Статические и функциональные характеристики
При работе в режиме ШИМ-диммирования выходной ток изменяется по ШИМ-форме. Типовое соответствие скважности и уровня тока имеет допуск ±5%.
Управление диммированием и ON/OFF реализуется через цепь PWM DIM. При разомкнутой цепи или уровне H 1,5…5 В постоянного тока выход включён на 100%. При уровне L ниже 0,9 В постоянного тока либо при коротком замыкании выход выключается.
Упаковка
| Вид упаковки | Параметр | Значение |
| Трубчатая | Количество в трубе | 15 шт. |
| Трубчатая | Масса одной коробки | 0,3 кг |
| Трубчатая | Максимум в коробке | 750 шт. |
| Трубчатая | Масса одной коробки | 15,6 кг |
| Поддонная | Количество на поддоне | 40 шт. |
| Поддонная | Масса одной коробки | 1,0 кг |
| Поддонная | Максимум в коробке | 200 шт. |
| Поддонная | Масса одной коробки | 5,03 кг |
| Внешняя коробка | Размер | 540 × 242 × 125 мм |
| Внешняя коробка | Размер | 332 × 292 × 215 мм |
Порядок включения PWM DIM: при открытой цепи — режим DIM ON (100%); при замкнутой цепи — DIM OFF.
