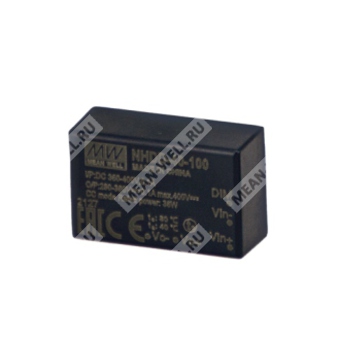

NHDD-40-100W - драйвер постоянного тока для питания светодиодных светильников от шины 380 В постоянного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| NHDD | Серия DC/DC светодиодных драйверов Mean Well |
| 40 | Серия с номинальной мощностью 40 Вт |
| 100 | Выходной ток 100 мА |
| W | Исполнение с проводным выводом |
Назначение и особенности
NHDD-40-100W — DC/DC светодиодный драйвер с постоянным током, предназначенный для применения в системах освещения с шиной 380 В постоянного тока. Изделие работает в диапазоне входного напряжения 360...420 В постоянного тока и обеспечивает стабилизированный выходной ток 100 мА. Конструкция рассчитана на применение в панельном, внутреннем, встраиваемом, линейном и промышленном освещении, а также в системах освещения на базе DC 380 В.
Модуль выполнен в полностью залитом корпусе из пластика, имеет бесвентиляторное исполнение и поддерживает управление яркостью по PWM, а также удалённое включение/выключение. Для защиты нагрузки и самого устройства предусмотрены функции защиты от короткого замыкания и перегрева.

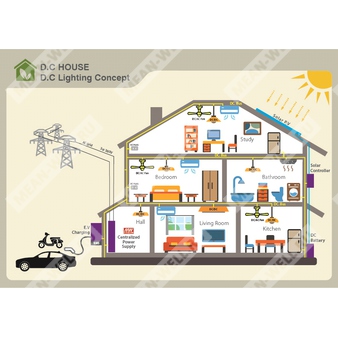

Область применения
- Панельное освещение
- Внутреннее светодиодное освещение
- Встраиваемое освещение
- Линейное освещение
- Системы освещения от DC-шины 380 В
- Промышленное освещение
Основные свойства
- Режим стабилизации по постоянному току
- Работа от DC 380 В шины освещения
- Доступно исполнение Driver on Board (DOB)
- Пластиковый корпус, полная заливка компаундом
- Встроенное PWM-управление и удалённое ON/OFF
- Защита от короткого замыкания и перегрева
- Бесвентиляторная конструкция
Характеристики
Выход
| Параметр | Значение |
| Номинальный ток | 100 мА |
| Номинальная мощность | 35 Вт, тип. |
| Выходное напряжение | 350 В, тип. |
| Пульсации выходного тока | Не более 40% от номинального тока |
| Допуск по току | ±15% |
| Температурный коэффициент тока | ±0,03%/°C (0...50 °C) |
| Режим работы при коротком замыкании | Переход в прерывистый режим с автоматическим восстановлением после устранения неисправности |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 360...420 В постоянного тока, тип. 380 В |
| Время запуска | 500 мс при 380 В постоянного тока |
| Входной ток | 0,1 А при 380 В постоянного тока |
| Потребление тока в режиме отключения | 2 мА при выключенном PWM dimming на 380 В |
| Частота PWM | 100...1 кГц |
| Защита от обратной полярности | Без повреждения |
| Низкое входное напряжение | При входном напряжении менее 359 В драйвер выключается |
Защиты и функции
| Параметр | Значение |
| Защита от короткого замыкания | Прерывистый режим, автоматическое восстановление |
| Защита от перегрева | Отключение с автоматическим восстановлением после снижения температуры |
| Управление яркостью | PWM |
| Удалённое включение/выключение | Есть |
| Способ включения | Открытый вход PWM DIM или PWM DIM > 1,5...5 В постоянного тока |
| Способ выключения | PWM DIM < 0,9 В постоянного тока или короткое замыкание |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = -30...+40 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент среды | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, по 10 минут на цикл, период 60 минут по осям X, Y, Z |
Нормативные требования
| Параметр | Значение |
| Безопасность | LVD BS EN/EN61347 и EAC TP TC004, одобрено |
| Эмиссия EMC | Соответствие BS EN/EN55015, EAC TP TC 020 |
| Помехоустойчивость EMC | Соответствие BS EN/EN61000-4-2,3,4,6,8, уровень light industry, критерий A, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 15362,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 2779,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и исполнение
| Параметр | Значение |
| Размеры | 32,1 × 20,5 × 12,5 мм |
| Размеры в дюймах | 1,26" × 0,8" × 0,49" |
| Конструкция | Полностью залитый пластиковый корпус |
| Исполнение вывода | Проводное или штыревое |
Масса
| Параметр | Значение |
| Масса NHDD | 15,6 г |
| Масса NHDD-W | 18 г |
Подключение и управление

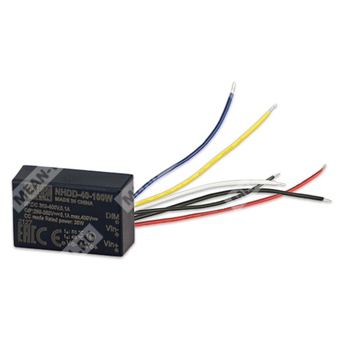

Для проводного исполнения назначение выводов следующее: +Vin, -Vin, -Vout, +Vout, PWM DIM+, PWM DIM-. Вывод DIM- соединяется отдельно; его рекомендуется прокладывать отдельным проводом от -Vin. Для функции PWM dimming и ON/OFF допустимо открытое состояние входа или уровень более 1,5...5 В постоянного тока для включения, а также уровень менее 0,9 В постоянного тока либо короткое замыкание для выключения.
Ограничения по применению
- Выходное напряжение и суммарное прямое напряжение светодиодов должны быть ниже входного напряжения не менее чем на 40 В постоянного тока.
- Максимальная разница между входным и выходным напряжением не должна превышать 80 В постоянного тока.
- При снижении входного напряжения ниже 359 В устройство отключается.
Примечания
| № | Содержание |
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 380 В постоянного тока, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | При низком входном напряжении может потребоваться дерейтинг; см. раздел со статической характеристикой. |
| 3 | Время запуска измеряется при первом холодном старте. Повторные включения/выключения могут увеличивать это время. |
| 4 | КПД измерен при 100 мА и 380 В постоянного тока. |
| 5 | Источник питания рассматривается как часть системы; окончательное испытание ЭМС должно проводиться на конечном устройстве. При необходимости следует применять дополнительную схему фильтра ЭМС. |
| 6 | Для моделей без вентилятора коэффициент снижения допустимой температуры окружающей среды при высоте выше 2000 м составляет 3,5 °C/1000 м. |
| 7 | Необходимо учитывать ограничение по выходному напряжению и суммарному прямому напряжению светодиодов: запас должен быть не менее 40 В относительно входного напряжения, а максимальный перепад не должен превышать 80 В. |
Упаковка
| Параметр | Значение |
| Упаковка в трубки | 15 шт. в трубке; масса одной коробки 0,3 кг; максимальное количество в коробке 750 шт.; масса коробки 15,6 кг; размер коробки 540 × 242 × 125 мм |
| Упаковка в лотки | 40 шт. в лотке; масса одной коробки 1,0 кг; максимальное количество в коробке 200 шт.; масса коробки 5,03 кг; размер внешней коробки 332 × 292 × 215 мм |
