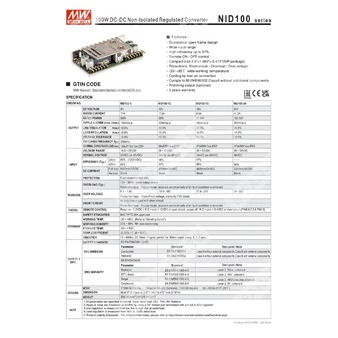

NID100-12 - неизолированный регулируемый DC-DC преобразователь мощностью 100 Вт с выходом 12 В для промышленных систем питания.
NID100-12 — это модульный неизолированный понижающий/регулируемый DC-DC преобразователь серии NID100, предназначенный для формирования стабилизированного напряжения 12 В постоянного тока из широкого диапазона входного напряжения. Компонент рассчитан на применение в промышленной электронике, телекоммуникационном и встраиваемом оборудовании, где требуется компактный источник питания с высоким КПД, защитой от перегрузки, короткого замыкания и перенапряжения, а также возможностью дистанционного включения/выключения.
Основные особенности
- Экономичная открытая конструкция.
- Широкий диапазон входного напряжения.
- Высокий КПД до 97%.
- Дистанционное управление включением и выключением.
- Компактные габариты форм-фактора SIP.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Соответствие BS EN/EN55032 Class A без дополнительных компонентов.
- Возможность подстройки выходного напряжения.
- Гарантированный срок службы 3 года.
Расшифровка партномера
| Позиция | Значение |
| NID | Серия неизолированных регулируемых DC-DC преобразователей |
| 100 | Номинальная мощность 100 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Выход
| Параметр | Значение для NID100-12 |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 7,5 А |
| Номинальная выходная мощность | 90 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Диапазон подстройки выходного напряжения | 6,4…18 В |
| КПД, тип. | 95% при 24 В входа; 96% при 48 В входа |
| Защита от перегрузки | 120…300% от номинальной выходной мощности |
| Защита от короткого замыкания | На всех выходах; режим hiccup, восстановление автоматическое после устранения неисправности |
| Защита от перенапряжения | 15,6…18 В |
Вход
| Параметр | Значение для NID100-12 |
| Диапазон входного напряжения | 20…53 В DC |
| Номинальное входное напряжение | 24 В DC или 48 В DC |
| Потребляемый ток | 4500 мА при 24 В DC; 30 мА без нагрузки |
| Частота переключения, тип. | 200 кГц |
| Входная емкость | 68 мкФ / 25 В, низкий ESR |
Функции
| Параметр | Значение |
| Дистанционное управление | Включение: 1,2 В DC < R.C. относительно Com < 12 В DC либо разомкнутая цепь; выключение: R.C. относительно Com < 0,4 В DC либо короткое замыкание (выводы 5, 6, 7, 8 и 13) |
| Рекомендуемый предохранитель | 8 А |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30…+85 °C (с учетом кривой снижения нагрузки) |
| Рабочая влажность | 20…85% RH, без конденсации |
| Температура хранения | −30…+105 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарт безопасности | EAC TP TC 004 approved |
| Стандарт безопасности | BS EN/EN62368-1 (LVD) |
| Излучаемые помехи | BS EN/EN55032 |
| Кондуктивные помехи | BS EN/EN55032 |
| ЭМС-иммунитет: радиочастотное поле | BS EN/EN61000-4-3, уровень 2, 3 В/м, критерий A |
| ЭМС-иммунитет: EFT/пачки | BS EN/EN61000-4-4, уровень 2, 3 В, критерий A |
| ЭМС-иммунитет: грозовые импульсы | BS EN/EN61000-4-5, уровень 2, 1 кВ линия-линия, критерий A |
| ЭМС-иммунитет: кондуктивные помехи | BS EN/EN61000-4-6, уровень 2, 3 В, критерий A |
| Категория ЭМС | Класс A без внешних компонентов, класс B с внешними компонентами |
MTBF
| Показатель | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 17290,5 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 1000,6 тыс. ч, минимум |
Размеры и масса
| Параметр | Значение |
| Габариты | 50,8 × 27,5 × 12 мм |
| Габариты в дюймах | 2,0 × 1,082 × 0,472 дюйма |
| Масса | 35 г |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 280 шт. |
| Масса упаковки | 10,8 кг |
| Объем упаковки | 0,94 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1, 2, 3, 4 | Выходное напряжение |
| 5, 6, 7, 8 | Общий вывод |
| 9, 10 | Входное напряжение |
| 11 | Не подключен |
| 12 | Подстройка, опционально |
| 13 | Дистанционное управление |
Рекомендуемая внешняя схема ЭМС
| Элемент | Номинал |
| C1 / C2 | 120 мкФ / 63 В |
| L1 | 15 мкГн, сердечник NiZn |
| C3 | 22 мкФ / 35 В |
Примечания
- Все параметры указаны при нормальных входных условиях, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иначе.
- Пульсации и шум измеряются с помощью 12-дюймовой витой пары, зашунтированной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкой к высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
