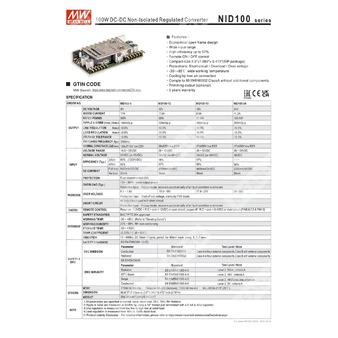

NID100-15 - неизолированный стабилизированный DC-DC преобразователь 100 Вт с выходом 15 В для промышленного применения.
Назначение и общие сведения
Компонент NID100-15 относится к серии NID100 компании Mean Well и представляет собой 100-ваттный неизолированный стабилизированный преобразователь постоянного тока. Модуль предназначен для преобразования входного постоянного напряжения в стабилизированное выходное напряжение 15 В с высокой эффективностью, ограничением тока и встроенными защитами. Конструктивно выполнен в компактном SIP-корпусе и рассчитан на применение в промышленной электронике, телекоммуникационном и встраиваемом оборудовании.
Расшифровка партномера
| Позиция в обозначении | Значение |
| NID100 | Серия неизолированных стабилизированных преобразователей постоянного тока мощностью 100 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Основные особенности
- Экономичное исполнение с открытым каркасом.
- Широкий диапазон входного напряжения.
- Высокий КПД, до 97%.
- Дистанционное включение/отключение.
- Компактные габариты: 2.0" × 1.082" × 0.472".
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Работа в широком диапазоне температур: от -30 до +85 °C.
- Принудительное или естественное воздушное охлаждение.
- Соответствие требованиям BS EN/EN55032 класс A без дополнительных компонентов.
- Возможность подстройки выходного напряжения.
- 3 года гарантии.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 20 ~ 53 В постоянного тока |
| Номинальное входное напряжение для указания КПД | 24 В и 48 В постоянного тока |
| Входной ток при полной нагрузке | 4600 мА / 24 ВDC; 30 мА |
| Входной ток при холостом ходе | 30 мА |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В постоянного тока |
| Номинальный выходной ток | 6.5 А |
| Номинальная выходная мощность | 97.5 Вт |
| Диапазон подстройки выходного напряжения | ±2.0% |
| Допуск выходного напряжения | ±0.5% |
| Пульсации и шум | 150 мВ пик-пик |
| Регулирование по линии | ±0.5% |
| Регулирование по нагрузке | ±0.5% |
| Частота переключения, тип. | 200 кГц |
Защитные функции
| Параметр | Значение |
| Перегрузка | 120 ~ 300% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Защита на всех выходах |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15.6 ~ 18 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение TVS-диодом |
| Рекомендуемый предохранитель | 8 А |
Функциональные параметры
| Параметр | Значение |
| Дистанционное управление | Включение: 1.2 ВDC < R.C. ~ COM < 12 ВDC или разомкнутая цепь; выключение: R.C. ~ COM < 0.4 ВDC или короткое замыкание (выводы 5,6,7,8 и 13) |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +85 °C |
| Рабочая температура для построения графика дерейтирования | См. кривую дерейтирования |
| Рабочая влажность | 20% ~ 85% RH, без конденсации |
| Температура хранения | -30 ~ +105 °C |
| Температурный коэффициент | ±0.03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 17290.5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1000.6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 | Класс A без внешних компонентов, класс B с внешними компонентами |
| Излучаемые помехи | BS EN/EN55032 | Класс A без внешних компонентов, класс B с внешними компонентами |
| Излучаемая помехоустойчивость | BS EN/EN61000-4-3 | Уровень 2, 3 В/м; критерий A |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 2, 3 В; критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 1 кВ, линия-линия; критерий A |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В; критерий A |
Стандарты безопасности
| Параметр | Значение |
| Стандарт безопасности | EAC TP TC 004 approved |
| Стандарт безопасности | BS EN/EN62368-1 (LVD) |
| Стандарт EMC | BS EN/EN55035 |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 50.8 × 27.5 × 12 мм |
| Размеры в дюймах | 2.0" × 1.082" × 0.472" |
| Масса | 35 г |
| Упаковка | 280 шт.; 10.8 кг; 0.94 CUFT |
Конфигурация выводов
| Номер вывода | Назначение |
| 1, 2, 3, 4 | Выход +Vout |
| 5, 6, 7, 8 | Общий провод Com |
| 9, 10 | Вход +Vin |
| 11 | Не используется |
| 12 | Подстройка (опционально) |
| 13 | Дистанционное управление R.C. |
Рекомендации по внешним компонентам для ЭМС
| Компонент | Номинал |
| C1 / C2 | 120 мкФ / 63 В |
| L1 | 15 мкГн (NiZn) |
| C3 | 22 мкФ / 35 В |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются при помощи скрученной пары проводов длиной 12 дюймов, подключённых к 0.1 мкФ и 47 мкФ конденсаторам.
- Регулирование по линии измеряется от низкой линии до высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
