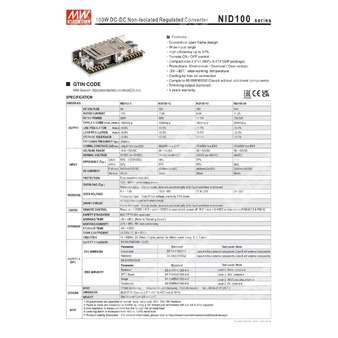

NID100-24 - нерегулируемый изолированный DC-DC преобразователь мощностью 100 Вт для систем вторичного электропитания.
Серия: NID100
Назначение: преобразование постоянного напряжения с широкого входного диапазона в стабилизированное выходное напряжение 24 В при мощности до 100,8 Вт.
Расшифровка партномера
| Элемент партномера | Значение |
| NID | Серия нерегулируемых DC-DC преобразователей Mean Well |
| 100 | Номинальная мощность серии 100 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Краткое описание
Изделие представляет собой DC-DC преобразователь с неразделённой конструкцией, предназначенный для применения в промышленной автоматике, телекоммуникационном и электронном оборудовании, где требуется компактный источник вторичного питания с высоким КПД, защитами от перегрузки, короткого замыкания и перенапряжения, а также с возможностью дистанционного включения/выключения.
Основные особенности
- Экономичная открытая конструкция.
- Широкий диапазон входного напряжения.
- Высокий КПД, до 97%.
- Дистанционное управление включением/выключением.
- Компактное исполнение 2.0" × 1.082" × 0.472" (SIP).
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Естественное охлаждение воздушным потоком.
- Соответствие требованиям BS EN/EN55032 Class A без дополнительных компонентов.
- Подстройка выходного напряжения опционально.
- Гарантированный срок службы: 3 года.
Основные электрические параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 4,2 А |
| Номинальная мощность | 100,8 Вт |
| Диапазон входного напряжения | 30…53 В DC |
| Диапазон входного напряжения для режима 24 В выхода | 30…53 В DC |
| Типовая частота переключения | 200 кГц |
| Допуск выходного напряжения | ±2,0% |
| Точность регулирования по линии | ±0,5% |
| Точность регулирования по нагрузке | ±0,5% |
| Пульсации и шум | 200 мВ пик-пик |
| КПД | Тип. 96% при 24 В входа; 96% при 48 В входа |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 30…53 В DC |
| Входной ток при полной нагрузке | 2300 мА при 48 В DC |
| Входной ток без нагрузки | 50 мА |
| Рекомендуемый входной предохранитель | 8 А |
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 4,2 А |
| Номинальная мощность | 100,8 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Диапазон внешней ёмкостной нагрузки | 47 мкФ / 50 В, Low ESR |
| Точность выходного напряжения | ±2,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
Защита
| Параметр | Значение |
| Перегрузка | 120…300% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены |
| Тип защиты от короткого замыкания | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 28…33 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение TVS-диодом |
Функции
| Параметр | Значение |
| Дистанционное управление | Включение: 1,2 В DC < R.C. относительно Com < 12 В DC или разомкнутая цепь; выключение: R.C. относительно Com < 0,4 В DC или короткое замыкание |
| Назначение выводов управления | Контакты 5, 6, 7, 8 и 13 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30…+85 °C |
| Рабочая температура с учётом кривой дерейтирования | См. график снижения нагрузки |
| Рабочая влажность | 20…85% RH, без конденсации |
| Температура хранения | −30…+105 °C |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 004 approved; BS EN/EN62368-1 |
| Излучаемые помехи | BS EN/EN55032, класс A без дополнительных компонентов; класс B с внешними компонентами |
| Проводимые помехи | BS EN/EN55032, класс A без дополнительных компонентов; класс B с внешними компонентами |
| Устойчивость к радиополю | BS EN/EN61000-4-3, уровень 2, 3 В/м, критерий A |
| Устойчивость к EFT/Burst | BS EN/EN61000-4-4, уровень 2, 3 В, критерий A |
| Устойчивость к surge | BS EN/EN61000-4-5, уровень 2, 1 кВ line-line, критерий A |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2, 3 В, критерий A |
MTBF
| Параметр | Значение |
| MTBF | 17 290,5 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 1 000,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 50,8 × 27,5 × 12 мм |
| Габариты в дюймах | 2,0 × 1,082 × 0,472 |
| Исполнение | SIP |
Масса и упаковка
| Параметр | Значение |
| Масса одного изделия | 35 г |
| Упаковка | 280 шт. |
| Масса упаковки | 10,8 кг |
| Объём упаковки | 0,94 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1, 2, 3, 4 | +Vout |
| 5, 6, 7, 8 | Com |
| 9, 10 | +Vin |
| 11 | Не используется |
| 12 | Подстройка (опционально) |
| 13 | R.C. |
Рекомендации по ЭМС
Для обеспечения соответствия классу B по EN55032 рекомендуется применение внешних компонентов согласно схеме подавления помех: дроссель L1 15 мкГн (NiZn), конденсаторы C1/C2 по 120 мкФ/63 В и C3 22 мкФ/35 В.
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70% RH.
- Пульсации и шум измеряются в полосе 20 МГц с применением витой пары, заканчиваемой конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от нижней до верхней границы входного диапазона при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
