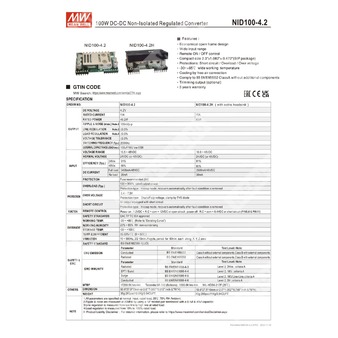

NID100-4.2 — не изолированный DC/DC преобразователь 100 Вт для питания низковольтных нагрузок.
Расшифровка партномера
| Обозначение | Расшифровка |
| NID | Неизолированный DC/DC преобразователь серии NID |
| 100 | Номинальная мощность 100 Вт |
| 4.2 | Номинальное выходное напряжение 4,2 В |
Краткое описание
Компонент NID100-4.2 представляет собой экономичный не изолированный регулируемый DC/DC преобразователь открытого исполнения с широким диапазоном входного напряжения, предназначенный для преобразования постоянного напряжения в стабилизированное низковольтное выходное напряжение. Изделие поддерживает дистанционное включение и отключение, имеет встроенные защиты от короткого замыкания, перегрузки и перенапряжения, а также рассчитано на работу в широком диапазоне температур.
Особенности
- Экономичное открытое исполнение.
- Широкий диапазон входного напряжения.
- Дистанционное управление включением и отключением.
- Компактные габариты для монтажа в ограниченном объеме.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Работа при температуре окружающей среды от -30 до +85 °C.
- Охлаждение за счет естественной конвекции воздуха.
- Соответствие BS EN/EN55032 Класс A без дополнительных компонентов.
- Опциональная подстройка выходного напряжения.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 10,5–48 В DC |
| Номинальное входное напряжение | 24 В DC или 48 В DC |
| Входной ток при полной нагрузке | 5400 мА при 48 В DC |
| Входной ток без нагрузки | 20 мА |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 4,2 В |
| Номинальный выходной ток | 11 А |
| Номинальная выходная мощность | 46,2 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Частота коммутации, типовая | 200 кГц |
| Допустимая емкостная нагрузка | 100 мкФ / 16 В, низкий ESR |
Защита
| Параметр | Значение |
| Перегрузка | 120–300% от номинальной выходной мощности |
| Тип защиты от перегрузки | Периодический режим с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | На всех выходах предусмотрена защита от короткого замыкания |
| Тип защиты от короткого замыкания | Периодический режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 6,4–7,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение TVS-диодом |
Функции
| Параметр | Значение |
| Дистанционное управление | Включение: R.C. относительно Com от 1,2 В DC до менее 12 В DC или разомкнутая цепь; выключение: R.C. относительно Com менее 0,4 В DC или короткое замыкание |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+85 °C, с учетом кривой дерating |
| Рабочая влажность | 20–85% RH, без конденсации |
| Температура хранения | -30…+105 °C |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | EAC, TP TC 004 approved |
| Стандарт безопасности ЛВД | BS EN/EN62368-1 |
| Излучаемые помехи | BS EN/EN55032, Класс A без внешних компонентов; Класс B с внешними компонентами |
| Проводимые помехи | BS EN/EN55032, Класс A без внешних компонентов; Класс B с внешними компонентами |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м, критерий A |
| Устойчивость к EFT/импульсным помехам | BS EN/EN61000-4-4, уровень 2, 3 В, критерий A |
| Устойчивость к суржам | BS EN/EN61000-4-5, уровень 2, 1 кВ, критерий A |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2, 3 В, критерий A |
Надежность
| Параметр | Значение |
| MTBF | 17290,5 тыс. ч минимум, Telcordia SR-332 (Bellcore); 1000,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты
| Параметр | Значение |
| Размеры | 50,8 × 27,5 × 13 мм |
| Размеры в дюймах | 2,0 × 1,082 × 0,512 дюйма |
| Тип корпуса | SIP |
Масса и упаковка
| Параметр | Значение |
| Масса | 35 г |
| Упаковка | 280 шт.; 10,8 кг; 0,94 куб. фута |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- При необходимости реализации отрицательного выходного напряжения следует использовать указанную схему подключения.
