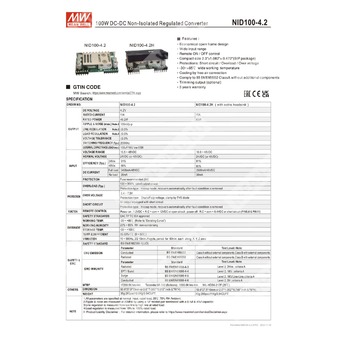

NID100-4.2H — неизолированный DC-DC преобразователь мощностью 100 Вт для понижающего преобразования и удаленного включения/выключения.
Расшифровка партномера
| Позиция | Значение |
| NID | Серия неизолированных DC-DC преобразователей |
| 100 | Номинальная мощность 100 Вт |
| 4.2 | Выходное напряжение 4,2 В |
| H | Исполнение с дополнительным радиатором |
Краткое описание
Модуль NID100-4.2H представляет собой экономичный открытый DC-DC преобразователь с неизолированной схемотехникой, рассчитанный на преобразование входного постоянного напряжения в стабилизированное выходное напряжение 4,2 В. Исполнение H оснащено дополнительным теплоотводом и обеспечивает повышенную допустимую нагрузку. Модуль предназначен для промышленной электроники, систем питания и встраиваемых решений, где требуются компактные размеры, высокий КПД, широкий входной диапазон и дистанционное управление включением.
Особенности
- Экономичное открытое исполнение.
- Широкий диапазон входного напряжения.
- Дистанционное управление включением/выключением.
- Компактные габариты SIP-исполнения.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Работа при повышенной температуре окружающей среды.
- Охлаждение за счет естественной конвекции.
- Соответствие BS EN/EN55032 Класс A без дополнительных компонентов.
- Триммирование выходного напряжения опционально.
Основные параметры
| Параметр | Значение |
| Тип преобразователя | Неизолированный DC-DC стабилизированный преобразователь |
| Номинальная выходная мощность | 63 Вт |
| Номинальное выходное напряжение | 4,2 В |
| Исполнение | NID100-4.2H, с дополнительным радиатором |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 10,5–48 В DC |
| Номинальное входное напряжение | 24 В DC или 48 В DC |
| Потребляемый ток при полной нагрузке | 2500 мА при 48 В DC |
| Потребляемый ток без нагрузки | 50 мА |
| Рекомендуемый предохранитель | 8 А |
Выход
| Параметр | Значение |
| Выходное напряжение | 4,2 В |
| Номинальный выходной ток | 15 А |
| Номинальная выходная мощность | 63 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Частота преобразования | 200 кГц |
| Нагрузка внешней емкости | 100 мкФ / 16 В, низкий ESR |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
КПД
| Параметр | Значение |
| КПД при 24 В входа | 91% |
| КПД при 48 В входа | 90% |
Защита
| Параметр | Значение |
| Перегрузка | 120–300% от номинальной выходной мощности |
| Тип защиты от перегрузки | Пульсирующий режим; автоматическое восстановление после устранения неисправности |
| Короткое замыкание | На всех выходах предусмотрена защита от короткого замыкания |
| Тип защиты от короткого замыкания | Пульсирующий режим; автоматическое восстановление после устранения неисправности |
| Перенапряжение | 6,4–7,5 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения; ограничение с помощью TVS-диода |
Функции управления
| Параметр | Значение |
| Дистанционное управление | Включение: 1,2 В DC < R.C. относительно Com < 12 В DC или разомкнутая цепь; выключение: R.C. относительно Com < 0,4 В DC или короткое замыкание |
| Назначение выводов управления | Контакты 5, 6 и 11 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+85 °C |
| Рабочая температура при учете дерейтинга | См. кривую снижения нагрузки |
| Рабочая влажность | 20–85% RH, без конденсации |
| Температура хранения | -30…+105 °C |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарт безопасности | EAC TP TC 004 approved |
| Стандарт безопасности | BS EN/EN62368-1 (LVD) |
| Эмиссия по проводимым помехам | BS EN/EN55032 |
| Эмиссия по излучаемым помехам | BS EN/EN55032 |
| Излучаемая помехоустойчивость | Уровень 2, 3 В/м, критерий A |
| EFT / импульсные помехи | Уровень 2, 3 В, критерий A |
| Помехоустойчивость по проводам | Уровень 2, 1 кВ, критерий A |
| Скачки напряжения | Уровень 2, 1 кВ линия-линия, критерий A |
Надежность
| Параметр | Значение |
| MTBF | 17290,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1000,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Габариты | 50,8 × 27,5 × 19 мм |
| Габариты в дюймах | 2,0 × 1,082 × 0,748 дюйма |
| Высота корпуса | 19 мм максимум |
| Типоразмер | SIP |
| Исполнение | Открытая плата |
Упаковка и масса
| Параметр | Значение |
| Масса | 40 г |
| Упаковка | 280 шт./11 кг/0,94 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1, 2, 3, 4 | Выходное напряжение |
| 5, 6, 7, 8 | Общий провод |
| 9, 10 | Входное напряжение |
| 11 | Не используется |
| 12 | Триммирование, опционально |
| 13 | Удаленное управление включением |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, нагруженной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
- Регулировка по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Для получения отрицательного выходного напряжения применяется специальная схема подключения.
