NID100-5 - негальванически развязанный DC-DC преобразователь для стабилизированного питания нагрузки 5 В.
NID100-5 — это модульный понижающий источник питания постоянного тока серии NID100, предназначенный для формирования стабилизированного выхода 5 В из широкого диапазона входного напряжения с высокой эффективностью, защитой от перегрузки, короткого замыкания и перенапряжения, а также с функцией дистанционного включения/выключения.
Расшифровка партномера
| Позиция обозначения | Расшифровка |
| NID100 | Серия негальванически развязанных регулируемых DC-DC преобразователей мощностью 100 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Основные особенности
- Экономичная конструкция с открытым исполнением.
- Широкий диапазон входного напряжения.
- Высокий КПД, до 97% для серии.
- Дистанционное управление включением/выключением.
- Компактный размер: 2.0" × 1.082" × 0.472" (SIP-корпус).
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Естественное охлаждение за счет свободной конвекции воздуха.
- Соответствие требованиям BS EN/EN55032 Class A без дополнительных компонентов.
- Опциональная подстройка выходного напряжения.
- 3-летний ресурс гарантии, не приводится по запросу.
Область применения
Преобразователь NID100-5 применяется в промышленной электронике, системах распределенного питания, телекоммуникационном и вспомогательном оборудовании, а также в узлах, где требуется компактный высокоэффективный источник 5 В постоянного тока с широким диапазоном входного питания.

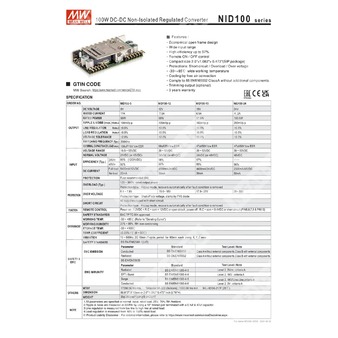

Параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 11 А |
| Номинальная выходная мощность | 55 Вт |
| Пульсации и шум | 100 мВп-п |
| Допуск по выходному напряжению | ±2.0% |
| Регулирование по линии | ±0.5% |
| Регулирование по нагрузке | ±0.5% |
| Частота переключения, тип. | 200 кГц |
| Допустимая внешняя емкостная нагрузка | 1000 мкФ / 16 В, Low ESR |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 10.5…53 В постоянного тока |
| Номинальное входное напряжение для оценки эффективности | 24 В постоянного тока |
| Потребляемый ток без нагрузки | 20 мА |
| Потребляемый ток при полной нагрузке | 5400 мА / 12 В DC |
| Эффективность, тип. | 93% |
Защита
| Параметр | Значение |
| Перегрузка | 120…300% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Защита на всех выходах |
| Тип защиты от короткого замыкания | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 6.4…7.5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение TVS-диодом |
| Рекомендуемый предохранитель | 8 А |
Функции
| Параметр | Значение |
| Дистанционное управление | Включение: 1.2 В DC < R.C. относительно COM < 12 В DC или разомкнутая цепь; выключение: R.C. относительно COM < 0.4 В DC или короткое замыкание |
| Назначение выводов дистанционного управления | Контакты 5, 6, 7, 8 и 13 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+85 °C |
| Рабочая влажность | 20%…85% RH, без конденсации |
| Температура хранения | -30…+105 °C |
| Температурный коэффициент | ±0.03% / °C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарт безопасности | EAC TP TC 004 approved |
| Стандарт безопасности | BS EN/EN62368-1 (LVD) |
| Эмиссия по кондуктивным помехам | BS EN/EN55032, класс A без дополнительных компонентов; класс B с внешними компонентами |
| Эмиссия по излучаемым помехам | BS EN/EN55032, класс A без дополнительных компонентов; класс B с внешними компонентами |
| Излучаемая помехоустойчивость | BS EN/EN61000-4-3, уровень 2, 3 В/м, критерий A |
| EFT / Burst | BS EN/EN61000-4-4, уровень 2, 3 В, критерий A |
| Скачок напряжения | BS EN/EN61000-4-5, уровень 2, 1 кВ линия-линия, критерий A |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6, уровень 2, 3 В, критерий A |
MTBF
| Параметр | Значение |
| MTBF | 17290.5 тыс. часов минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 1000.6 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габаритные размеры | 50.8 × 27.5 × 12 мм |
| Габаритные размеры | 2.0 × 1.082 × 0.472 дюйма |
| Масса | 35 г |
| Упаковка | 280 шт. / 10.8 кг / 0.94 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1, 2, 3, 4 | Выходное напряжение |
| 5, 6, 7, 8 | Общий провод |
| 9, 10 | Входное напряжение |
| 11 | Не подключен |
| 12 | Подстройка (опционально) |
| 13 | Дистанционное управление |
Примечания
- Все параметры указаны при номинальной входной нагрузке, температуре 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на 20 МГц полосе измерения с использованием витой пары, терминированной конденсатором 0.1 мкФ и 47 мкФ.
- Регулирование по линии измеряется в диапазоне от низкой до высокой входной линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
