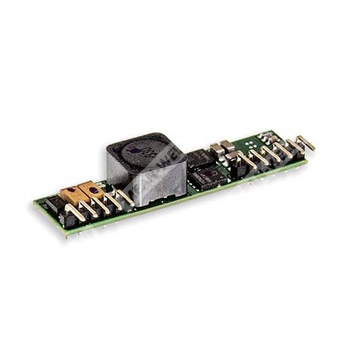

NID35-15 — 35-ваттный неизолированный стабилизированный DC-DC преобразователь для преобразования постоянного напряжения в 15 В.
Назначение
Компонент NID35-15 представляет собой компактный неизолированный стабилизированный DC-DC преобразователь серии NID35, предназначенный для получения стабилизированного выходного напряжения 15 В постоянного тока из широкого диапазона входного постоянного напряжения. Изделие рассчитано на применение в промышленной электронике, системах питания и встраиваемых устройствах, где требуется высокая удельная мощность, малые габариты и естественное охлаждение.
Расшифровка партномера
| Обозначение | Расшифровка |
| NID | Серия неизолированных стабилизированных DC-DC преобразователей |
| 35 | Номинальная мощность серии: 35 Вт |
| 15 | Номинальное выходное напряжение: 15 В |
Особенности
- Экономичная открытая конструкция.
- Широкий диапазон входного напряжения.
- КПД до 96%.
- Удалённое включение/выключение.
- Компактный корпус 2.0" × 0.512" × 0.433".
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Диапазон рабочей температуры от -30 до +85 °C.
- Охлаждение за счёт свободной конвекции.
- Соответствие BS EN/EN55032 Class A без дополнительных компонентов.
- Подстройка выходного напряжения, опционально.
- 3-блочное указание: промышленное исполнение для монтажа на плату.
Описание
NID35-15 относится к серии 35-ваттных DC-DC преобразователей без гальванической развязки и со стабилизацией выходного напряжения. Для данной модификации номинальное выходное напряжение составляет 15 В. Устройство рассчитано на работу от широкого диапазона входных напряжений и обеспечивает стабилизированное питание нагрузок в системах автоматизации, телекоммуникационном и промышленном оборудовании, а также в распределённых источниках питания. Конструкция ориентирована на монтаж на печатную плату, применение при естественном охлаждении и работу в условиях ограниченного пространства.
Основные параметры
| Параметр | Значение для NID35-15 |
| Номинальная мощность | 36 Вт |
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного тока | 0 ... 2.4 А |
| Частота переключения, тип. | 200 кГц |
| Пульсации и шум, макс. | 150 мВп-п |
| Допуск выходного напряжения | ±2.0% |
| Регулировка по линии | ±0.5% |
| Регулировка по нагрузке | ±0.5% |
| Диапазон входного напряжения | 20 ... 53 В DC |
| Типовое значение КПД | 96% |
| Номинальный входной ток при полной нагрузке | 1620 мА при 24 В DC |
| Номинальный входной ток без нагрузки | 30 мА |
| Ёмкость внешней нагрузки, макс. | 47 мкФ / 50 В, low ESR |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 20 ... 53 В DC |
| Номинальное входное напряжение | 24 В DC (или 48 В DC) |
| Потребляемый ток при полной нагрузке | 1620 мА при 24 В DC |
| Потребляемый ток без нагрузки | 30 мА |
| Защита по входу | Рекомендуемый предохранитель 3 А |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного тока | 0 ... 2.4 А |
| Номинальная выходная мощность | 36 Вт |
| Пульсации и шум, макс. | 150 мВп-п |
| Допуск выходного напряжения | ±2.0% |
| Регулировка по линии | ±0.5% |
| Регулировка по нагрузке | ±0.5% |
| Ёмкость внешней нагрузки, макс. | 47 мкФ / 50 В, low ESR |
| Перегрузка | 120 ... 250% от номинальной выходной мощности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Перенапряжение | 15.6 ... 18 В |
Функциональные возможности
| Параметр | Значение |
| Удалённое управление | При включении: 1.2 В DC < R.C. к COM < 12 В DC или разомкнутая цепь; при выключении: R.C. к COM < 0.4 В DC или короткое замыкание |
| Подстройка | Опционально |
Защита
| Тип защиты | Описание |
| Перегрузка | Режим hiccup, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | Отключение выходного напряжения, ограничение TVS-диодом |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30 ... +85 °C |
| Рабочая влажность | 20 ... 85% RH, без конденсации |
| Температура хранения | -30 ... +105 °C |
| Температурный коэффициент | ±0.03% / °C (0 ... 55 °C) |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин на цикл, в течение 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарт безопасности | BS EN/EN62368-1 (LVD) |
| Стандарты по излучению | BS EN/EN55032 |
| Стандарты по помехоустойчивости | BS EN/EN61000-4-3, BS EN/EN61000-4-4, BS EN/EN61000-4-5, BS EN/EN61000-4-6 |
| Уровень излучения | Класс A без внешних компонентов, класс B с внешними компонентами |
| Радиопомехоустойчивость | Уровень 2, 3 В/м; критерий A |
| Быстрые переходные процессы / импульсные помехи | Уровень 2, 3 В; критерий A |
| Импульсные перенапряжения | Уровень 2, 1 кВ, линия-линия; критерий A |
| Проводимые помехи | Уровень 2, 3 В; критерий A |
Механические данные
| Параметр | Значение |
| Габариты | 50.8 × 13 × 11 мм |
| Габариты в дюймах | 2.0" × 0.512" × 0.433" |
| Масса | 9 г |
| Упаковка | 440 шт., 4.96 кг, 0.94 куб. фута |
| Тип монтажа | Монтаж на печатную плату, штыревой выводной корпус |
Назначение выводов
| Номер вывода | Назначение |
| 1, 2, 3, 4 | +Vout |
| 5, 6 | Com |
| 7, 8 | +Vin |
| 9 | N.C. |
| 10 | Trim (опционально) |
| 11 | R.C. |
Рекомендации по внешним компонентам для соответствия классу B
| Компонент | Номинал |
| C1/C2 | 120 мкФ / 63 В |
| L1 | 15 мкГн (NiZn) |
| C3 | 22 мкФ / 35 В |
Примечания
| № | Текст |
| 1 | Все параметры указаны при номинальном входном напряжении, полной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0.1 мкФ и 47 мкФ. |
| 3 | Регулировка по линии измеряется от низкой до высокой линии при номинальной нагрузке. |
| 4 | Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки. |
Надёжность
| Показатель | Значение |
| MTBF | 12321.5 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 757.9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
