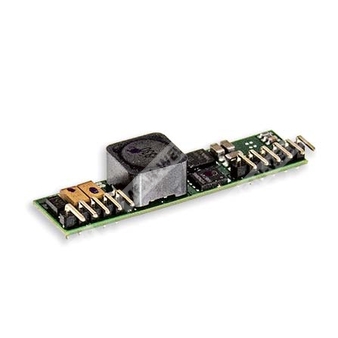

NID35-24 - неизолированный DC-DC преобразователь 35 Вт с регулируемым выходом 24 В для промышленного применения.
Краткое описание
NID35-24 — это компактный неизолированный регулируемый DC-DC преобразователь серии NID35, предназначенный для преобразования постоянного входного напряжения в стабилизированное выходное напряжение 24 В с мощностью до 36 Вт. Модуль выполнен в открытом корпусе, рассчитан на установку в системах промышленной автоматики, телекоммуникационного и электронного оборудования, где требуются высокий КПД, малые габариты и работа в широком диапазоне входных напряжений.
Особенности
- Экономичная конструкция с открытым исполнением.
- Широкий диапазон входного напряжения.
- Высокий КПД — до 95%.
- Дистанционное включение/выключение.
- Компактные габариты: 50,8 × 13 × 11 мм.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Естественное охлаждение за счёт свободной конвекции воздуха.
- Соответствие требованиям BS EN/EN55032 Class A без дополнительных компонентов.
- Опция подстройки выходного напряжения.
- Срок службы по MTBF рассчитан по методикам Telcordia SR-332 и MIL-HDBK-217F.
Расшифровка партномера
| Обозначение | Расшифровка |
| NID | Серия неизолированных регулируемых DC-DC преобразователей |
| 35 | Номинальная мощность класса 35 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение
Преобразователь предназначен для питания электронной аппаратуры от источников постоянного тока с повышенным диапазоном входного напряжения, когда требуется стабилизированное напряжение 24 В при высокой эффективности и компактных размерах.
Таблица параметров — выход
| Параметр | NID35-24 |
| Номинальное выходное напряжение | 24 В |
| Диапазон выходного напряжения | 20,0 ~ 53,0 В |
| Номинальная выходная мощность | 36 Вт |
| Диапазон выходного тока | 0 ~ 1,5 А |
| Пульсации и шум | 200 мВ пик-пик |
| Точность установки выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| КПД, тип. | 95% |
| Частота переключения, тип. | 200 кГц |
| Допустимая внешняя ёмкостная нагрузка | 47 мкФ / 50 В, low ESR |
Таблица параметров — вход
| Параметр | NID35-24 |
| Диапазон входного напряжения | 30 ~ 53 В постоянного тока |
| Номинальное входное напряжение | 48 В постоянного тока |
| Входной ток при полной нагрузке | 840 мА / 48 В постоянного тока |
| Входной ток без нагрузки | 50 мА |
| Входная ёмкость | 100 мкФ / 16 В, low ESR |
| Диапазон входа для подключения отрицательного выходного напряжения | 20 ~ 53 В постоянного тока |
Таблица параметров — защита
| Параметр | NID35-24 |
| Перегрузка | 120 ~ 250% от номинальной выходной мощности |
| Тип защиты при перегрузке | Периодический режим, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Защита на всех выходах |
| Тип защиты при коротком замыкании | Периодический режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 28 ~ 33 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение TVS-диодом |
| Рекомендуемый предохранитель | 3 А |
Таблица параметров — эксплуатация и окружающая среда
| Параметр | NID35-24 |
| Рабочая температура | -30 ~ +85 °C |
| Ограничение по температуре при снижении нагрузки | См. кривую снижения нагрузки |
| Рабочая влажность | 20% ~ 85% RH, без конденсации |
| Температура хранения | -30 ~ +105 °C |
| Температурный коэффициент | ±0,03% / °C (0 ~ 55 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, продолжительность 60 мин. по осям X, Y, Z |
Таблица параметров — функции
| Параметр | NID35-24 |
| Дистанционное управление | Включение: 1,2 В постоянного тока < R.C. ~ COM < 12 В постоянного тока или разомкнутая цепь |
| Дистанционное управление | Выключение: R.C. ~ COM < 0,4 В постоянного тока или короткое замыкание |
| Назначение выводов управления | Контакты 5, 6 и 11 |
Таблица параметров — электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарт безопасности | BS EN/EN62368-1 (LVD) |
| Стандарт EAC | EAC TP TC 004 approved |
| Эмиссия по проводимым помехам | BS EN/EN55032, класс A без внешних компонентов; класс B с внешними компонентами |
| Эмиссия по излучаемым помехам | BS EN/EN55032, класс A без внешних компонентов; класс B с внешними компонентами |
| Устойчивость к излучаемому полю | BS EN/EN61000-4-3, уровень 2, 3 В/м, критерий A |
| Устойчивость к быстротным переходным процессам | BS EN/EN61000-4-4, уровень 2, 3 В, критерий A |
| Устойчивость к импульсным помехам | BS EN/EN61000-4-5, уровень 2, 1 кВ, линия-линия, критерий A |
| Устойчивость к наведённым ВЧ помехам | BS EN/EN61000-4-6, уровень 2, 3 В, критерий A |
| Устойчивость к электростатическому разряду | Не указана в таблице документа |
Таблица параметров — надёжность, размеры, масса и упаковка
| Параметр | NID35-24 |
| MTBF | 12321,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 757,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 50,8 × 13 × 11 мм |
| Габаритные размеры в дюймах | 2,0 × 0,512 × 0,433 |
| Масса | 9 г |
| Упаковка | 440 шт./ящик; 4,96 кг; 0,94 куб. фута |
Выводы по применению
Модуль NID35-24 целесообразно применять в источниках вторичного электропитания, системах промышленной автоматики, распределённых электронных узлах, измерительной аппаратуре и других устройствах, где требуется компактный стабилизированный источник 24 В с повышенной энергоэффективностью и широким диапазоном входного напряжения.
Примечания
- Все параметры измеряются при номинальном входном напряжении, полной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, терминированной конденсатором 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется при изменении входного напряжения от низкой до высокой линии при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
