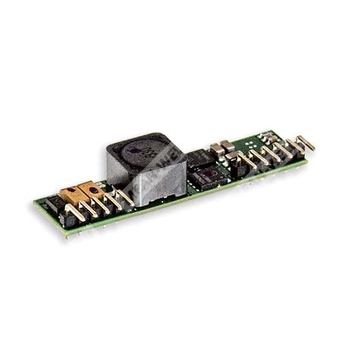

NID35-5 - не изолированный DC-DC преобразователь для формирования стабилизированного напряжения 5 В из широкого диапазона входа.
Расшифровка партномера
| NID | Серия не изолированных регулируемых преобразователей постоянного тока |
| 35 | Номинальная мощность 35 Вт |
| 5 | Выходное напряжение 5 В |
Назначение и особенности
Модуль NID35-5 представляет собой не изолированный регулируемый DC-DC преобразователь открытого исполнения, предназначенный для преобразования входного постоянного напряжения в стабилизированное выходное напряжение 5 В при высокой эффективности и компактных габаритах.
- Экономичное открытое исполнение.
- Широкий диапазон входного напряжения.
- КПД до 93% для исполнения 5 В.
- Удалённое включение/выключение.
- Компактный форм-фактор 2.0" × 0.512" × 0.433" (SIP).
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Работа в расширенном температурном диапазоне.
- Охлаждение за счёт свободной конвекции воздуха.
- Соответствие требованиям BS EN/EN55032 Class A без дополнительных компонентов.
- Подстройка выходного напряжения опционально.
Выход
| Номинальное выходное напряжение | 5 В |
| Диапазон регулировки выходного напряжения | ±2,0% |
| Отклонение по линии | ±0,5% |
| Отклонение по нагрузке | ±0,5% |
| Пульсации и шум | 100 мВ п-п |
| Номинальная выходная мощность | 17,5 Вт |
| Диапазон выходного тока | 0…3,5 А |
Вход
| Диапазон входного напряжения | 10,5…53 В DC |
| Типовое значение выходной частоты преобразования | 200 кГц |
| Типовой ток потребления при полной нагрузке | 1700 мА / 12 В DC |
| Ток холостого хода | 30 мА |
| Номинальное входное напряжение | 12 В DC или 24 В DC или 48 В DC |
Защита
| Перегрузка | 120…250% от номинальной выходной мощности |
| Алгоритм защиты при перегрузке | Hiccup, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Алгоритм защиты при коротком замыкании | Hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 6,4…7,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение TVS-диодом |
| Рекомендуемый предохранитель | 3 А |
Функции
| Удалённое управление | Включение: 1,2 В DC < R.C. ~ COM < 12 В DC или разомкнутая цепь; выключение: R.C. ~ COM < 0,4 В DC или короткое замыкание (выводы 5, 6 и 11) |
Эксплуатационные условия
| Рабочая температура | -30…+85 °C |
| Рабочая влажность | 20…85% RH, без конденсации |
| Температура хранения | -30…+105 °C |
| Температурный коэффициент | ±0,03%/°C (0…55 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Электромагнитная совместимость
| Излучаемые помехи | BS EN/EN55032, класс A без внешних компонентов; класс B с внешними компонентами |
| Проводимые помехи | BS EN/EN55032, класс A без внешних компонентов; класс B с внешними компонентами |
| Помехоустойчивость к перенапряжениям | Уровень 2, 1 кВ между линиями, критерий A |
| Помехоустойчивость к радиочастотному полю | Уровень 2, 3 В/м, критерий A |
| Помехоустойчивость к EFT/импульсным помехам | Уровень 2, 3 В, критерий A |
| Помехоустойчивость к кондуктивным помехам | Уровень 2, 1 кВ, критерий A |
| Стандарт безопасности | BS EN/EN62368-1 (LVD) |
| Стандарт безопасности и ЭМС | EAC TP TC 004 одобрено |
Надёжность
| MTBF по Telcordia SR-332 (Bellcore) | 12321,5 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 757,9 тыс. ч, минимум |
Размеры и конструкция
| Габариты | 50,8 × 13 × 11 мм |
| Габариты в дюймах | 2,0" × 0,512" × 0,433" |
| Конструктив | Открытая плата, корпус SIP |
| Масса | 9 г |
| Упаковка | 440 шт.; 4,96 кг; 0,94 куб. фута |
Назначение выводов
| 1, 2, 3, 4 | +Vout |
| 5, 6 | COM |
| 7, 8 | +Vin |
| 9 | N.C. |
| 10 | Trim (опционально) |
| 11 | R.C. |
Рекомендации по внешним компонентам
| Входная ёмкость | 100 мкФ / 16 В, низкий ESR |
| Выходная ёмкость | 68 мкФ / 25 В, низкий ESR |
Примечания
- Все параметры указаны при номинальном входном напряжении, полной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и подключённого конденсатора 0,1 мкФ и 47 мкФ.
- Отклонение по линии измеряется от низкой линии до высокой линии при номинальной нагрузке.
- Отклонение по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Для получения отрицательного выходного напряжения применяется специальная схема подключения; входное напряжение должно быть менее 30 В DC.
