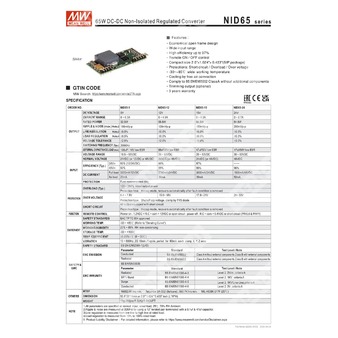

NID65-12 - неизолированный регулируемый DC-DC преобразователь 12 В для промышленного питания и преобразования постоянного напряжения.
Назначение: преобразование входного постоянного напряжения в стабилизированное выходное напряжение 12 В при мощности до 58,8 Вт с поддержкой защит и дистанционного управления.
Расшифровка партномера
| Позиция | Расшифровка |
| NID | Серия неизолированных регулируемых DC-DC преобразователей |
| 65 | Номинальный класс мощности серии: 65 Вт |
| 12 | Выходное напряжение: 12 В |
Краткое описание
Модуль NID65-12 относится к серии NID65 и представляет собой компактный неизолированный регулируемый DC-DC преобразователь в исполнении SIP. Изделие предназначено для преобразования входного напряжения постоянного тока в стабилизированное выходное напряжение 12 В с высоким КПД, малым уровнем пульсаций и набором встроенных защит. Модуль рассчитан на применение в промышленной электронике, системах распределённого питания, телекоммуникационном и встраиваемом оборудовании.
Особенности
- Экономичное исполнение в открытом корпусе.
- Широкий диапазон входного напряжения.
- Высокий КПД, типично до 96%.
- Дистанционное включение/выключение.
- Компактный форм-фактор 2,0" × 1,024" × 0,433".
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Работа с естественным охлаждением за счёт свободной конвекции воздуха.
- Соответствие требованиям BS EN/EN55032, класс A без внешних компонентов.
- Триммирование выходного напряжения, опционально.
Области применения
Промышленные системы питания, распределённые источники питания, телекоммуникационное оборудование, встраиваемые электронные узлы, устройства автоматики и контрольно-измерительная аппаратура, где требуется компактный неизолированный понижающий DC-DC преобразователь 12 В.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Диапазон выходного тока | 0...4,9 А |
| Номинальная выходная мощность | 58,8 Вт |
| Диапазон входного напряжения | 20...53 В DC |
| Номинальное входное напряжение | 24 В DC (или 48 В DC) |
| КПД, тип. | 96% |
| Частота переключения, тип. | 200 кГц |
Параметры выходной части
| Параметр | Значение |
| Допуск выходного напряжения | ±2,0% |
| Пульсации и шум, макс. | 120 мВ пик-пик |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Диапазон тока нагрузки | 0...4,9 А |
| Ёмкость выходного конденсатора, макс. | 68 мкФ / 25 В, низкий ESR |
| Защита от перенапряжения | 15,6...18 В |
Параметры входной части
| Параметр | Значение |
| Диапазон входного напряжения | 20...53 В DC |
| Номинальное входное напряжение | 24 В DC (или 48 В DC) |
| Потребляемый ток при полной нагрузке | 2700 мА / 24 В DC |
| Потребляемый ток без нагрузки | 30 мА |
| Рекомендуемый предохранитель | 5 А |
| Допустимая внешняя входная ёмкость | 100 мкФ / 16 В, низкий ESR |
Защиты
| Параметр | Значение |
| Перегрузка | 120...250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены |
| Тип защиты от короткого замыкания | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15,6...18 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение TVS-диодом |
Управление
| Параметр | Значение |
| Дистанционное управление | Включение/выключение |
| Включение | 1,2 В DC < R.C. относительно COM < 12 В DC или разомкнутая цепь |
| Выключение | R.C. относительно COM < 0,4 В DC или короткое замыкание |
| Назначение контактов | контакты 5, 6 и 11 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30...+85 °C |
| Рабочая влажность | 20...85% RH, без конденсации |
| Температура хранения | -30...+105 °C |
| Температурный коэффициент | ±0,03% / °C (0...55 °C) |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Безопасность | EAC ТР ТС 004 approved |
| Стандарт безопасности | BS EN/EN62368-1 (LVD) |
| Излучаемые помехи | BS EN/EN55032 |
| Проводимые помехи | BS EN/EN55032 |
| Излучаемая устойчивость | BS EN/EN61000-4-3, уровень 2, 3 В/м; критерий A |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 2, 3 В; критерий A |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 2, 1 кВ линия-линия; критерий A |
| Проводимая устойчивость | BS EN/EN61000-4-6, уровень 2, 3 В; критерий A |
| Класс ЭМС | Класс A без внешних компонентов, класс B с внешними компонентами |
| Стандарт ЭМС | ТP TC004 |
Надёжность
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 16602,6 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 890,7 тыс. ч, минимум |
Габариты и исполнение
| Параметр | Значение |
| Габаритные размеры | 50,8 × 26 × 11 мм |
| Габаритные размеры в дюймах | 2,0" × 1,024" × 0,433" |
| Тип корпуса | SIP |
| Масса | 19 г |
| Упаковка | 280 шт.; 6,32 кг; 0,94 ft³ |
Подключение и выводы
| № вывода | Назначение |
| 1, 2, 3, 4 | +Vout |
| 5, 6 | COM |
| 7, 8 | +Vin |
| 9 | Не подключён |
| 10 | Trim, опционально |
| 11 | R.C. |
Схема для получения отрицательного выходного напряжения
В документе приведена схема включения для получения отрицательного выходного напряжения. Указано, что входное напряжение должно быть менее 30 В DC.
Рекомендуемая схема подавления ЭМС
| Элемент | Номинал |
| C1/C2 | 120 мкФ / 63 В |
| L1 | 15 мкГн (NiZn) |
| C3 | 22 мкФ / 35 В |
Примечания
- Все параметры указаны при входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется при изменении входного напряжения от низкого до высокого уровня при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
