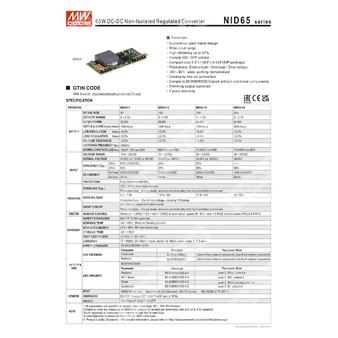

NID65-15 - DC-DC преобразователь для формирования стабилизированного напряжения 15 В в промышленной аппаратуре.
Краткое описание
Компонент NID65-15 представляет собой DC-DC преобразователь серии NID65 с выходным напряжением 15 В, выполненный в компактном исполнении для применения в промышленной электронике и системах питания с широким диапазоном входного напряжения. Устройство относится к классу неразделённых по входу и выходу преобразователей с регулируемым выходом, рассчитанных на работу при повышенных требованиях к компактности, эффективности и устойчивости к помехам.
Расшифровка партномера
| Позиция | Значение |
| NID | Серия неразделённых DC-DC преобразователей Mean Well |
| 65 | Номинальная мощность серии: 65 Вт |
| 15 | Выходное напряжение: 15 В |
Особенности
- Экономичная открытая конструкция.
- Широкий диапазон входного напряжения.
- Высокий КПД — до 97%.
- Дистанционное включение/выключение.
- Компактное исполнение: 2.0" × 1.024" × 0.433" (корпус SIP).
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Соответствие BS EN/EN55032 Class A без дополнительных компонентов.
- Триммирование выходного напряжения (опционально).
Применение
Серия NID65 предназначена для промышленной электроники, распределённых систем питания, преобразования напряжений в телекоммуникационном и управляющем оборудовании, а также в устройствах, где требуется компактный DC-DC источник питания с широким входным диапазоном и высокой эффективностью.
Основные параметры
| Параметр | Значение для NID65-15 |
| Выходное напряжение | 15 В |
| Номинальная мощность | 64,5 Вт |
| Диапазон выходного тока | 0 … 4,3 А |
| Пульсации и шум | 150 мВ п-п |
| Погрешность уставки выходного напряжения | ±2,0% |
| Температурный коэффициент | ±0,03%/°C (0 … 55 °C) |
| Частота переключения, тип. | 200 кГц |
Вход
| Параметр | Значение для NID65-15 |
| Диапазон входного напряжения | 20 … 53 В DC |
| Номинальное входное напряжение | 24 В DC или 48 В DC |
| Потребляемый ток при полной нагрузке | 3000 мА / 24 В DC |
| Потребляемый ток без нагрузки | 30 мА |
| Входная ёмкость | 68 мкФ / 25 В, низкий ESR |
| Типичная эффективность | 97% |
Выход
| Параметр | Значение для NID65-15 |
| Выходное напряжение | 15 В |
| Допуск выходного напряжения | ±2,0% |
| Диапазон тока нагрузки | 0 … 4,3 А |
| Номинальная мощность | 64,5 Вт |
| Пульсации и шум | 150 мВ п-п |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Выходная ёмкость | 47 мкФ / 50 В, низкий ESR |
| Регулировка выходного напряжения | Опционально |
Защита
| Параметр | Значение для NID65-15 |
| Перегрузка | 120 … 250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Защита на всех выходах |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15,6 … 18 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение TVS-диодом |
| Рекомендуемый предохранитель | 5 А |
Функции
| Параметр | Значение |
| Дистанционное управление | Есть |
| Включение | 1,2 В DC < R.C. относительно COM < 12 В DC или разомкнутая цепь |
| Выключение | R.C. относительно COM < 0,4 В DC или короткое замыкание |
| Назначение выводов | PIN 5, 6 и PIN 11 |
Условия эксплуатации
| Параметр | Значение для NID65-15 |
| Рабочая температура | -30 … +85 °C |
| Рабочая влажность | 20% … 85% RH, без конденсации |
| Температура хранения | -30 … +105 °C |
| Работа с учётом температурного дерейтинга | См. кривую снижения нагрузки |
| Температура окружающей среды для измерений | Вертикальная установка |
| Вибрация | 10 … 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Излучение | BS EN/EN55032, Class A без дополнительных компонентов; Class B с внешними компонентами |
| Проводимые помехи | BS EN/EN55032, Class A без дополнительных компонентов; Class B с внешними компонентами |
| Устойчивость к радиопомехам | BS EN/EN61000-4-3, уровень 2, 3 В/м, критерий A |
| Устойчивость к EFT/Burst | BS EN/EN61000-4-4, уровень 2, 3 В, критерий A |
| Устойчивость к перенапряжениям | BS EN/EN61000-4-5, уровень 2, 1 кВ линия-линия, критерий A |
| Устойчивость к проводимым помехам | BS EN/EN61000-4-6, уровень 3, критерий A |
| Стандарт безопасности | BS EN/EN62368-1 (LVD) |
| Сертификация безопасности | EAC TP TC 004 approved |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 16602,6 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| Средняя наработка на отказ | 890,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 50,8 × 26 × 11 мм |
| Габариты в дюймах | 2,0" × 1,024" × 0,433" |
| Тип корпуса | SIP |
| Максимальная высота | 12 мм |
| Шаг выводов | 2,54 мм |
Размещение выводов
| Номер вывода | Назначение |
| 1, 2, 3, 4 | Положительный выход |
| 5, 6 | Общий вывод |
| 7, 8 | Положительный вход |
| 9 | Не используется |
| 10 | Подстройка, опционально |
| 11 | Дистанционное управление |
Схема подавления ЭМС
Для соблюдения уровня Class B требуются внешние компоненты: C1/C2 = 120 мкФ / 63 В, L1 = 15 мкГн (NiZn), C3 = 22 мкФ / 35 В.
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иначе.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, оконечной нагрузки 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется в диапазоне от низкой до высокой линии при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Для получения отрицательного выходного напряжения требуется схема подключения с ограничением: входное напряжение должно быть менее 30 В DC.
