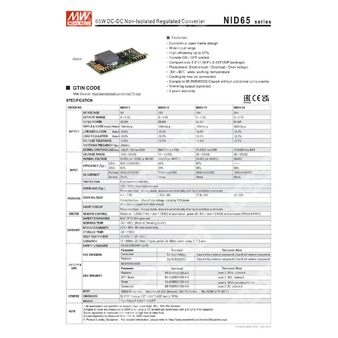

NID65-24 — неизолированный DC-DC преобразователь 65 Вт для стабилизированного питания нагрузок 24 В.
Назначение и краткое описание
Компонент NID65-24 представляет собой компактный неизолированный стабилизированный DC-DC преобразователь серии NID65, предназначенный для формирования выходного напряжения 24 В постоянного тока из входной шины постоянного тока в диапазоне, указанном производителем. Устройство ориентировано на применение в промышленной электронике, системах управления и распределённом питании, где требуется высокая удельная мощность, малые габариты и защита по основным аварийным режимам.
Расшифровка партномера
| Элемент обозначения | Значение |
| NID | Серия неизолированных стабилизированных DC-DC преобразователей |
| 65 | Номинальная мощность серии: 65 Вт |
| 24 | Номинальное выходное напряжение: 24 В |
Особенности
- Экономичная конструкция открытого исполнения.
- Широкий диапазон входного напряжения.
- Высокий КПД — до 97%.
- Дистанционное включение/выключение.
- Компактный корпус формата SIP.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Соответствие требованиям BS EN/EN55032 Class A без дополнительных компонентов.
- Регулировка выходного напряжения.
- Трёхлетний гарантийный срок в документе указан, но здесь не приводится по требованию.
Области применения
Серия NID65 предназначена для применения в промышленной и телекоммуникационной электронике, в узлах вторичного питания, системах автоматики, распределённых DC-шинах и других устройствах, где требуется компактный неизолированный понижающий преобразователь с высокой эффективностью.
Основные параметры
| Параметр | Значение |
| Тип изделия | 65 Вт DC-DC неизолированный стабилизированный преобразователь |
| Серия | NID65 |
| Модель | NID65-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальная мощность | 64,8 Вт |
| Диапазон выходного тока | 0…2,7 А |
| Частота переключения, тип. | 200 кГц |
| Диапазон регулировки выходного напряжения | ±2,0% |
| КПД, тип. | 97% |
| Пульсации и шум, макс. | 200 мВ п-п |
| Температурный коэффициент | 0,03% / °C (0…55 °C) |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 20…53 В DC |
| Номинальное входное напряжение для таблицы характеристик | 24 В DC (или 48 В DC) |
| Потребляемый ток, полный выходной режим | 1500 мА / 48 В DC |
| Потребляемый ток, без нагрузки | 50 мА |
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В DC |
| Диапазон выходного тока | 0…2,7 А |
| Номинальная выходная мощность | 64,8 Вт |
| Пульсации и шум, макс. | 200 мВ п-п |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±2,0% |
| Максимальная внешняя ёмкость нагрузки | 47 мкФ / 50 В, низкий ESR |
Защита
| Параметр | Значение |
| Перегрузка | 120…250% от номинальной выходной мощности |
| Тип защиты при перегрузке | Прерывистый режим, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты при коротком замыкании | Прерывистый режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 28…33 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение с помощью TVS-диода |
| Рекомендуемый предохранитель | 5 А |
Функции
| Параметр | Значение |
| Дистанционное управление | Есть |
| Включение | 1,2 В DC < R.C. ~ COM < 12 В DC или разомкнутая цепь |
| Выключение | R.C. ~ COM < 0,4 В DC или короткое замыкание |
| Назначение выводов управления | Контакты 5, 6 и 11 |
| Регулировка выхода | Trim, опционально |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+85 °C |
| Рабочая температура для построения кривой дерейтирования | С учётом зависимости от входного напряжения и вертикальной установки |
| Рабочая влажность | 20…85% RH, без конденсации |
| Температура хранения | -30…+105 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 |
| Проводимые помехи | BS EN/EN55032 |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м, критерий A |
| Устойчивость к EFT/Burst | BS EN/EN61000-4-4, уровень 2, 3 В, критерий A |
| Устойчивость к перенапряжениям | BS EN/EN61000-4-5, уровень 2, 1 кВ линия-линия, критерий A |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2, 3 В, критерий A |
| Безопасность | BS EN/EN62368-1 (LVD) |
| Безопасность и ЭМС | TPTC004 |
| Стандарты по ЭМС без дополнительных компонентов | Class A |
| Стандарты по ЭМС с внешними компонентами | Class B |
| Стандарт безопасности | EAC TP TC 004 approved |
MTBF
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 16602,6 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 890,7 тыс. ч, минимум |
Размеры и упаковка
| Параметр | Значение |
| Габариты | 50,8 × 26 × 11 мм |
| Габариты в дюймах | 2,0 × 1,024 × 0,433 дюйма (Д × Ш × В) |
| Максимальная высота корпуса | 12 мм |
| Масса одного изделия | 19 г |
| Упаковка | 280 шт. / 6,32 кг / 0,94 куб. фута |
Назначение выводов
| Номер вывода | Назначение |
| 1, 2, 3, 4 | Плюс выходного напряжения |
| 5, 6 | Общий провод |
| 7, 8 | Плюс входного напряжения |
| 9 | Не подключён |
| 10 | Подстройка, опционально |
| 11 | Дистанционное управление |
Рекомендуемая схема для снижения помех
Для выполнения требований по уровню Class B производитель рекомендует применение внешних компонентов: C1/C2 — 120 мкФ / 63 В, L1 — 15 мкГн (NiZn), C3 — 22 мкФ / 35 В.
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иначе.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется при изменении входного напряжения от низкой линии до высокой линии при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Для отрицательного выходного напряжения требуется отдельная схема включения; входное напряжение должно быть менее 30 В DC.
- При вертикальной установке требуется учитывать кривую дерейтирования.
