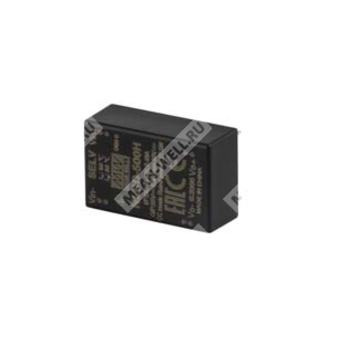

NLDD-1050HW - DC/DC понижающий драйвер светодиодов с выходом постоянного тока 1050 мА для питания LED нагрузки от источника постоянного напряжения.
Назначение
NLDD-1050HW — модульный DC/DC преобразователь для питания светодиодов в режиме стабилизации тока. Компонент относится к серии NLDD-H и предназначен для работы от источников постоянного напряжения в системах освещения с низковольтной шиной питания. Исполнение W означает проводное подключение, а индекс 1050 указывает на номинальный выходной ток 1050 мА.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NLDD | Серия DC/DC понижающих драйверов светодиодов с выходом постоянного тока |
| 1050 | Номинальный выходной ток 1050 мА |
| H | Исполнение серии с широким входным диапазоном 10...56 В DC |
| W | Проводное исполнение |
Основные особенности
- DC/DC понижающий преобразователь.
- Выход постоянного тока.
- Номинальный ток моделей серии: от 350 до 1400 мА.
- Для NLDD-1050HW номинальный ток составляет 1050 мА.
- Широкий диапазон входного напряжения: 10...56 В DC, максимально 59 В DC.
- Широкий диапазон прямого напряжения светодиодной нагрузки: 6...52 В DC.
- Максимальный КПД до 96%.
- Встроенное управление PWM-диммированием и дистанционным включением/выключением.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение свободной конвекцией воздуха.
- Полностью залитое компаундом исполнение, компактный корпус.
- Пригоден для питания осветительных светодиодов.
- Предназначен для применения класса III SELV.
Области применения
- Освещение от DC аккумуляторных источников.
- Портативное освещение.
- Коммерческое освещение.
- Трековое освещение с шиной 48 В DC.
- Ландшафтное освещение с питанием 24 В DC.
Описание
Серия NLDD-H представляет собой линейку 60-ваттных DC/DC драйверов светодиодов с выходом постоянного тока. Устройства работают от входного напряжения 10...56 В DC и выпускаются в вариантах с номинальным током от 350 мА до 1400 мА. Благодаря высокому КПД до 96%, пластиковому корпусу с классом горючести 94V-0 и полной силиконовой заливке, улучшающей теплоотвод, серия подходит для систем освещения класса III и приложений с DC-шиной питания.
Выходные параметры
| Параметр | Значение для NLDD-1050HW |
| Номинальный выходной ток | 1050 мА |
| Диапазон выходного напряжения | 6...52 В DC |
| Точность выходного тока, тип. | ±5% при входе 48 В DC |
| Пульсации и шум, максимум | 350 мВ пик-пик |
| Частота преобразования | 200 кГц |
Входные параметры
| Параметр | Значение для NLDD-1050HW |
| Диапазон входного напряжения | 10...56 В DC |
| Максимальное входное напряжение | 59 В DC |
| КПД, максимум | 96% при полной нагрузке и входе 36 В DC / 48 В DC |
| Входной ток при полной нагрузке | 1100 мА |
| Ток холостого хода | 5 мА |
Управление диммированием и включением
| Параметр | Значение для NLDD-1050HW |
| Вход управления | PWM DIM, оставить неподключенным, если не используется |
| Дистанционное включение | Включено с диммированием: напряжение между DIM и -Vin более 2,5...5 В DC или разомкнутая цепь |
| Дистанционное выключение | Выключено: напряжение между DIM и -Vin менее 0,8 В DC или короткое замыкание |
| Частота PWM-диммирования | 100...1000 Гц |
| Ток потребления во входе в режиме выключения, максимум | 2 мА при выключенном PWM-диммировании и входе 48 В DC |
| Характер регулирования | Во время PWM-диммирования выходной ток изменяется по PWM-закону |
| Отключение по входу PWM | Короткое замыкание вывода PWM позволяет реализовать выключение диммирования |
Защиты
| Параметр | Значение для NLDD-1050HW |
| Защита от короткого замыкания | Выходной ток ограничивается на номинальном уровне |
| Режим защиты от короткого замыкания | Непрерывный режим работы, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Обнаружение при типовой температуре перехода Tj 165°C на основном управляющем ИС |
| Режим защиты от перегрева | Отключение с автоматическим восстановлением после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение для NLDD-1050HW |
| Рабочая температура | -40...+50°C, с учетом кривой снижения мощности |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -40...+85°C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, суммарно 60 мин. по осям X, Y, Z |
| Максимальная температура корпуса в работе | 90°C |
| Охлаждение | Свободная конвекция воздуха |
Электромагнитная совместимость и безопасность
| Параметр | Значение для NLDD-1050HW |
| Стандарты безопасности | LVD BS EN/EN61347-1, BS EN/EN61347-2-13, IEC61347, EAC TP TC 004 |
| Эмиссия помех | Соответствие BS EN/EN55015, BS EN/EN61547 |
| Устойчивость к помехам | Соответствие BS EN/EN61000-4-2, -3, -4, -6, -8, уровень легкой промышленности, EAC TP TC 020 |
Надежность и конструктивные данные
| Параметр | Значение для NLDD-1050HW |
| MTBF | 29984,3 тыс. ч минимум по Telcordia SR-332 Bellcore; 2881,6 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 32,1 × 20,5 × 12,5 мм |
| Габаритные размеры | 1,26 × 0,8 × 0,49 дюйма |
| Масса | 18 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
| Корпус | Полностью залитый компаундом, компактное исполнение |
Монтажное исполнение и выводы

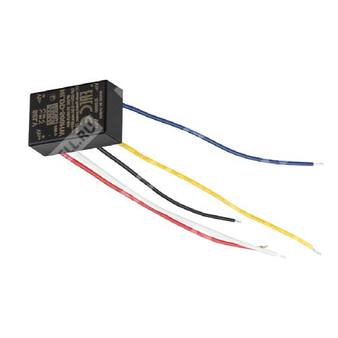

NLDD-1050HW выполнен в проводном исполнении. Все провода — UL1569 22AWG.
| Вывод | Цвет провода | Назначение | Примечание |
| 2 | Черный | -Vin | Вход питания постоянного тока; не соединять с -Vout |
| 11 | Синий | -Vout | Отрицательный вывод светодиодной нагрузки |
| 14 | Желтый | +Vout | Положительный вывод светодиодной нагрузки |
| 21 | Белый | PWM DIM | Дистанционное включение/выключение и PWM-диммирование; если не используется, оставить неподключенным |
| 23 | Красный | +Vin | Положительный вход питания постоянного тока |
| Прочие | — | Не подключено | Без соединения |
Пайка
| Параметр | Значение |
| Температура пайки волной | 265°C, 5 с максимум |
| Температура ручной пайки | 390°C, 3 с максимум |
Снижение мощности
Для модификации 1050 мА допускается работа с полной нагрузкой до 50°C окружающей среды. Для моделей 1200 мА и 1400 мА граница полной нагрузки ниже и составляет 45°C. При превышении указанных температур требуется снижение нагрузки в соответствии с кривой дерейтинга.
Упаковка
Для серии приведены два варианта упаковки. Проводное исполнение W относится к индивидуально размещаемым изделиям, при этом в документе указаны стандартные параметры упаковки серии.
| Вид упаковки | Количество в минимальной упаковке | Масса одной коробки | Максимум в транспортной коробке | Масса транспортной коробки | Габариты коробки |
| Трубчатая стандартная упаковка | 15 шт. | 0,3 кг | 750 шт. | 15,6 кг | 540 × 242 × 125 мм |
| Лотковая упаковка | 40 шт. | 1,0 кг | 200 шт. | 5,03 кг | 332 × 292 × 215 мм |
Примечания
- Все параметры заданы при номинальном входном напряжении 48 В DC, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсатором 0,1 мкФ.
- Условие измерения входного тока: вход 48 В DC.
- Выходное напряжение всегда ниже входного напряжения постоянного тока на 4 В.
- Выход NLDD-1050HW не должен подключаться ко входу этого же устройства или к выходу других источников.
- Источник питания рассматривается как составная часть системы, поэтому итоговые испытания по ЭМС должны выполняться в составе конечного изделия. При необходимости дополнительного EMI-фильтра следует руководствоваться отчетом по ЭМС.
