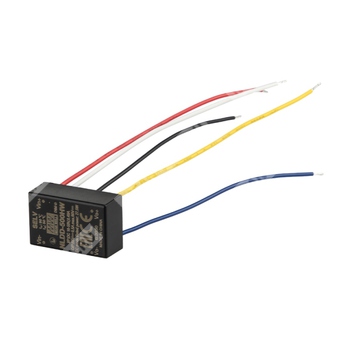

NLDD-1200H - понижающий DC/DC драйвер светодиодов с выходом постоянного тока 1200 мА для питания LED нагрузки от источника постоянного напряжения.
Назначение
NLDD-1200H представляет собой модульный DC/DC преобразователь для питания светодиодов в режиме стабилизации тока. Компонент относится к серии NLDD-H и предназначен для работы в системах освещения класса III с безопасным сверхнизким напряжением, а также в приложениях с DC-шиной. Устройство выполняет понижение входного постоянного напряжения и формирует стабилизированный выходной ток для последовательных цепочек светодиодов.
Расшифровка партномера
| Элемент партномера | Значение |
| NLDD | Серия DC/DC драйверов светодиодов с понижающей топологией и стабилизацией выходного тока |
| 1200 | Номинальный выходной ток 1200 мА |
| H | Исполнение серии с широким диапазоном входного напряжения 10...56 В постоянного тока |
Особенности
- DC/DC преобразователь понижающего типа.
- Стабилизированный выходной ток.
- Широкий диапазон входного напряжения: от 10 до 56 В постоянного тока, максимально 59 В.
- Широкий диапазон прямого напряжения светодиодной нагрузки.
- Высокий КПД до 95% для NLDD-1200H.
- Встроенное ШИМ-управление яркостью и дистанционное включение/отключение.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счет естественной конвекции.
- Полностью герметизированное исполнение в компактном корпусе.
- Соответствие требованиям BS EN/EN61347 и BS EN/EN55015.
- Пригодность для управления осветительными светодиодами.
- Исполнение для приложений класса III.
Области применения
- Освещение от аккумуляторных и иных DC-источников.
- Портативное освещение.
- Коммерческое освещение.
- Трековое освещение с шиной 48 В постоянного тока.
- Ландшафтное освещение с питанием 24 В постоянного тока.
Описание
NLDD-H является серией 60-ваттных DC/DC драйверов светодиодов со стабилизацией выходного тока. Серия работает от входного напряжения 10...56 В постоянного тока и выпускается в модификациях с различным номинальным током от 350 до 1400 мА. Для модели NLDD-1200H номинальный ток составляет 1200 мА. За счет высокого КПД и полностью залитого компаундом корпуса из самозатухающего пластика обеспечивается эффективный теплоотвод и пригодность для применения в системах освещения класса III и в приложениях с DC-шиной.
Выходные параметры
| Параметр | Значение для NLDD-1200H |
| Номинальный выходной ток | 1200 мА |
| Диапазон выходного напряжения | 6...46 В постоянного тока |
| Точность выходного тока, тип. | ±5% при входном напряжении 48 В |
| Пульсации и шум, макс. | 350 мВ пик-пик |
| Частота преобразования | 200 кГц |
Входные параметры
| Параметр | Значение для NLDD-1200H |
| Диапазон входного напряжения | 10...56 В постоянного тока |
| Предельно допустимое входное напряжение | 59 В постоянного тока |
| КПД, максимум | 95% при полной нагрузке и входном напряжении 36/48 В |
| Входной ток при полной нагрузке | 1200 мА |
| Входной ток без нагрузки | 5 мА |
Управление яркостью и включением
| Параметр | Значение |
| Вход управления | ШИМ-вход, оставить неподключенным, если не используется |
| Дистанционное включение | Питание включено с диммированием при напряжении между DIM и -Vin более 2,5...5 В постоянного тока или при разомкнутом входе |
| Дистанционное выключение | Питание выключено при напряжении между DIM и -Vin менее 0,8 В постоянного тока или при коротком замыкании |
| Частота ШИМ | 100...1000 Гц |
| Потребляемый ток в режиме отключения, макс. | 2 мА при выключении ШИМ-диммирования и входном напряжении 48 В |
| Характер регулирования | Во время ШИМ-диммирования выходной ток изменяется по ШИМ-закону |
| Отключение по входу DIM | Короткое замыкание вывода PWM может использоваться для отключения диммирования |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Ток регулируется на номинальном уровне |
| Режим защиты от короткого замыкания | Непрерывный режим работы, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Срабатывание при температуре перехода около 165°C, типично, по основному управляющему ИС |
| Режим защиты от перегрева | Отключение с автоматическим восстановлением после снижения температуры |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | от -40 до +50°C, см. кривую снижения мощности |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85°C |
| Влажность хранения | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z |
| Максимальная температура корпуса при работе | 90°C |
| Температура пайки | Волновая пайка: 265°C, 5 с макс.; ручная пайка: 390°C, 3 с макс. |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | BS EN/EN61347-1, BS EN/EN61347-2-13, IEC61347, EAC TP TC 004 |
| Эмиссия помех | Соответствие BS EN/EN55015, BS EN/EN61547 |
| Устойчивость к помехам | Соответствие BS EN/EN61000-4-2, -3, -4, -6, -8, уровень для легкой промышленности, EAC TP TC 020 |
Надежность и конструктивные данные
| Параметр | Значение |
| MTBF | 29984,3 тыс. ч минимум по Telcordia SR-332; 2881,6 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 32,1 x 20,5 x 12,5 мм |
| Габаритные размеры в дюймах | 1,26 x 0,8 x 0,49 дюйма |
| Масса | 15,6 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
Механическое исполнение и выводы

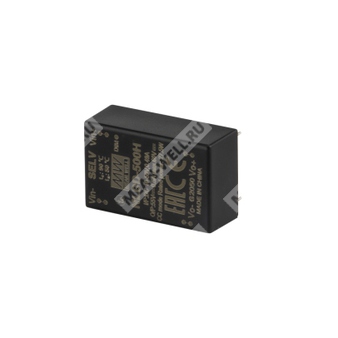

Модель NLDD-1200H в базовом исполнении выполнена в корпусе с выводами для монтажа на печатную плату. Для диапазона 1200...1400 мА используется конфигурация выводов, отличающаяся от младших моделей серии положением входа управления.
| Номер вывода | Назначение | Примечание |
| 1, 2 | -Vin | Вход питания отрицательный; не соединять с -Vout |
| 11, 12 | -Vout | Отрицательный вывод светодиодной нагрузки |
| 13, 14 | +Vout | Положительный вывод светодиодной нагрузки |
| 21 | PWM DIM | Вход включения/выключения и ШИМ-диммирования; оставить неподключенным, если не используется |
| 23, 24 | +Vin | Положительный вход питания |
| Прочие | Не используется | Без подключения |
Кривая снижения мощности
Для NLDD-1200H полная нагрузка допускается до температуры окружающей среды +45°C. В диапазоне температур выше +45°C до +50°C требуется снижение нагрузки. Для моделей 1200 мА и 1400 мА температурная граница полной нагрузки ниже, чем у моделей с меньшим током.
Упаковка
| Вид упаковки | Количество в минимальной упаковке | Масса одной коробки | Максимум в транспортной коробке | Масса транспортной коробки |
| Стандартная туба | 15 шт. | 0,3 кг | 750 шт. | 15,6 кг |
| Лоток | 40 шт. | 1,0 кг | 200 шт. | 5,03 кг |
| Параметр упаковки | Значение |
| Размер коробки для туб | 540 x 242 x 125 мм |
| Размер внешней коробки для лотков | 332 x 292 x 215 мм |
| Длина тубы | 519 ±1 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 48 В постоянного тока, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ конденсатором.
- Условие измерения входного тока при полной нагрузке: вход 48 В постоянного тока.
- Выходное напряжение всегда будет ниже входного напряжения постоянного тока на 4 В.
- Выход NLDD-H не должен подключаться ко входу того же устройства или к выходу других источников.
- Источник питания рассматривается как составная часть системы, поэтому итоговые испытания на ЭМС должны выполняться в составе конечного устройства. При необходимости дополнительного ЭМС-фильтра следует использовать соответствующий отчет по ЭМС.
