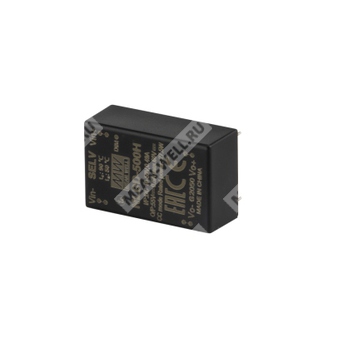

NLDD-1200HW - DC/DC понижающий драйвер светодиодов с выходом постоянного тока 1200 мА в проводном исполнении.
Назначение
NLDD-1200HW — модульный DC/DC преобразователь для питания светодиодов в режиме стабилизации тока. Компонент относится к серии NLDD-H и предназначен для работы от источников постоянного напряжения в системах освещения класса III с SELV-питанием, включая автономные, портативные, коммерческие и низковольтные шинные светотехнические системы.
Расшифровка партномера
| Элемент партномера | Значение |
| NLDD | Серия DC/DC драйверов светодиодов с понижающим преобразованием и стабилизацией выходного тока |
| 1200 | Номинальный выходной ток 1200 мА |
| H | Исполнение серии H, вход 10…56 В DC, выходное напряжение светодиодной нагрузки до 52 В DC в зависимости от модели |
| W | Проводное исполнение |
Особенности
- DC/DC понижающий преобразователь.
- Стабилизация выходного тока.
- Широкий диапазон входного напряжения 10…56 В DC, предельное значение 59 В DC.
- Диапазон прямого напряжения светодиодной нагрузки 6…46 В DC для версии 1200 мА.
- Высокий КПД до 95% при полной нагрузке и входе 36/48 В DC для модели 1200 мА.
- Поддержка встроенного ШИМ-диммирования и дистанционного включения/отключения.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение естественной конвекцией.
- Полностью залитое компаундом компактное исполнение.
- Соответствие требованиям BS EN/EN61347 и BS EN/EN55015.
- Пригоден для питания осветительных светодиодов.
- Предназначен для применения в системах класса III с SELV.
Области применения
- Освещение от DC-источников аккумуляторного типа.
- Портативное освещение.
- Коммерческое освещение.
- Трековое освещение от шины 48 В DC.
- Ландшафтное освещение от 24 В DC.
Описание
NLDD-H series представляет собой 60-ваттный DC/DC драйвер светодиодов со стабилизацией выходного тока. Серия работает от входного постоянного напряжения 10…56 В DC и выпускается в вариантах с номинальным током от 350 до 1400 мА. Для исполнения NLDD-1200HW номинальный ток составляет 1200 мА. Благодаря высокому КПД, пластиковому корпусу с классом горючести 94V-0 и полной силиконовой заливке, улучшающей теплоотвод, устройство пригодно для применения в системах освещения класса III и в низковольтных DC-шинах.
Выходные параметры
| Параметр | Значение для NLDD-1200HW |
| Номинальный выходной ток | 1200 мА |
| Диапазон выходного напряжения | 6…46 В DC |
| Точность выходного тока, типовое значение | ±5% при входе 48 В DC |
| Пульсации и шум, максимум | 350 мВ пик-пик |
| Частота переключения | 200 кГц |
| Режим при коротком замыкании | Ток регулируется на номинальном уровне |
Входные параметры
| Параметр | Значение для NLDD-1200HW |
| Диапазон входного напряжения | 10…56 В DC |
| Максимальное входное напряжение | 59 В DC |
| Максимальный КПД | 95% при полной нагрузке и входе 36/48 В DC |
| Входной ток при полной нагрузке | 1200 мА |
| Ток холостого хода | 5 мА |
Управление диммированием и включением
| Параметр | Значение для NLDD-1200HW |
| Вход управления | ШИМ-диммирование и дистанционное включение/отключение |
| Состояние при неиспользуемом входе управления | Оставить неподключенным |
| Уровень включения | DIM относительно -Vin: >2,5…5 В DC или разомкнуто |
| Уровень выключения | DIM относительно -Vin: <0,8 В DC или короткое замыкание |
| Частота ШИМ | 100…1000 Гц |
| Потребляемый ток в режиме отключения, максимум | 2 мА при выключенном ШИМ и входе 48 В DC |
| Характер диммирования | Во время ШИМ-диммирования выходной ток изменяется по ШИМ-закону |
| Дополнительная функция | Замыкание вывода PWM позволяет реализовать выключение по диммированию |
Защиты
| Параметр | Значение для NLDD-1200HW |
| Защита от короткого замыкания | Режим допускает продолжение работы, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Срабатывание при температуре перехода около 165°C, типовое значение, по основному контроллеру |
| Восстановление после перегрева | Автоматическое после снижения температуры |
Параметры окружающей среды
| Параметр | Значение для NLDD-1200HW |
| Рабочая температура | -40…+50°C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85°C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10…500 Гц, 2G, 10 мин на цикл, период 60 мин по осям X, Y, Z |
| Максимальная температура корпуса в работе | 90°C |
| Температура пайки | Волновая пайка: 265°C, 5 с максимум; ручная пайка: 390°C, 3 с максимум |
Электромагнитная совместимость и безопасность
| Параметр | Значение для NLDD-1200HW |
| Стандарты безопасности | LVD BS EN/EN61347-1, BS EN/EN61347-2-13, IEC61347, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61547 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -6, -8, уровень для легкой промышленности, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение для NLDD-1200HW |
| Исполнение | Проводное |
| Габаритные размеры | 32,1 × 20,5 × 12,5 мм |
| Габаритные размеры в дюймах | 1,26 × 0,8 × 0,49 дюйма |
| Масса | 18 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
| Охлаждение | Естественная конвекция |
Надежность
| Параметр | Значение для NLDD-1200HW |
| MTBF по Telcordia SR-332 | 29984,3 тыс. ч минимум |
| MTBF по MIL-HDBK-217F при 25°C | 2881,6 тыс. ч минимум |
Подключение и распиновка

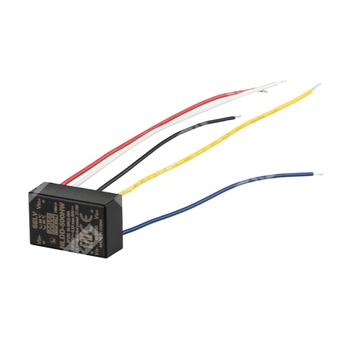

Для исполнения W, NLDD-350~1400HW:
| Вывод | Цвет провода | Назначение | Примечание |
| 2 | Черный | -Vin | Вход питания DC, не подключать к -Vout |
| 11 | Синий | -Vout | Отрицательный вывод светодиодной нагрузки |
| 14 | Желтый | +Vout | Положительный вывод светодиодной нагрузки |
| 21 | Белый | PWM DIM | Включение/выключение и ШИМ-диммирование, если не используется — оставить неподключенным |
| 23 | Красный | +Vin | Вход питания DC |
| Прочие | — | Не подключено | Без соединения |
Механические данные проводного исполнения
| Параметр | Значение |
| Длина корпуса | 32,1 мм |
| Ширина корпуса | 20,5 мм |
| Высота корпуса | 12,5 мм |
| Длина вывода провода | 100 ±10 мм |
| Зачистка | 5 ±2 мм |
| Тип провода | UL1569, 22 AWG |
| Общий допуск размеров | ±1 мм |
Снижение нагрузки по температуре
| Модель | Полная нагрузка | Дальнейший режим |
| NLDD-1200HW | До +45°C | Снижение допустимой нагрузки при температуре выше +45°C |
Упаковка
Для проводного исполнения конкретный отдельный вариант упаковки в приведенной таблице не выделен. В документе указаны стандартные варианты упаковки серии NLDD-H:
| Тип упаковки | Количество в минимальной упаковке | Масса одной коробки | Максимум в коробке | Масса полной коробки | Габариты коробки |
| Туба | 15 шт. | 0,3 кг | 750 шт. | 15,6 кг | 540 × 242 × 125 мм |
| Лоток | 40 шт. | 1,0 кг | 200 шт. | 5,03 кг | 332 × 292 × 215 мм |
Примечания
- Все параметры заданы при номинальном входном напряжении 48 В DC, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной емкости 0,1 мкФ.
- Условие измерения входного тока при полной нагрузке: вход 48 В DC.
- Выходное напряжение всегда ниже входного постоянного напряжения на 4 В.
- Выход NLDD-H не должен подключаться ко входу этого же модуля или к выходу других источников.
- Источник питания рассматривается как часть конечной системы, поэтому итоговые испытания на ЭМС должны выполняться в составе конечного устройства. При необходимости дополнительного EMI-фильтра следует учитывать данные отчета по ЭМС.
