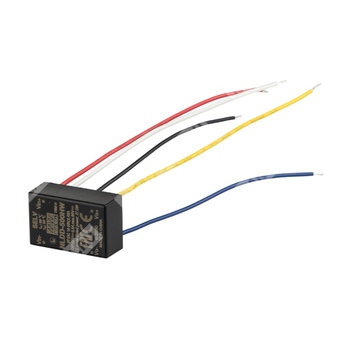

NLDD-1400H - DC/DC понижающий драйвер светодиодов с выходом постоянного тока 1400 мА.
Назначение
NLDD-1400H — модульный DC/DC преобразователь для питания светодиодов в режиме стабилизации тока. Компонент предназначен для работы от источников постоянного напряжения и обеспечивает понижающее преобразование с поддержанием заданного выходного тока 1400 мА. Изделие ориентировано на применение в системах освещения класса III с SELV-питанием, а также в низковольтных DC-шинах освещения.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NLDD | Серия DC/DC понижающих драйверов светодиодов с выходом постоянного тока |
| 1400 | Номинальный выходной ток 1400 мА |
| H | Исполнение серии с широким входным диапазоном 10…56 В DC |
Особенности
- DC/DC понижающий преобразователь.
- Стабилизированный выходной ток.
- Широкий диапазон входного напряжения: 10…56 В DC, максимально 59 В DC.
- Широкий диапазон прямого напряжения светодиодной нагрузки.
- Высокий КПД до 96%.
- Встроенное ШИМ-диммирование и дистанционное управление включением/выключением.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение естественной конвекцией.
- Полностью залитое компаундом компактное исполнение.
- Предназначен для питания осветительных светодиодов.
- Соответствие требованиям BS EN/EN61347 и BS EN/EN55015.
- Для применения в системах класса III.
Области применения
- Освещение от источников постоянного напряжения аккумуляторного типа.
- Портативное освещение.
- Коммерческое освещение.
- Трековое освещение с шиной 48 В DC.
- Ландшафтное освещение 24 В DC.
Описание
Серия NLDD-H представляет собой семейство DC/DC драйверов светодиодов мощностью до 60 Вт с выходом постоянного тока. Модель NLDD-1400H работает от входного напряжения 10…56 В DC и поддерживает питание светодиодной нагрузки в широком диапазоне выходных напряжений. Конструкция выполнена в пластиковом корпусе с классом горючести UL94-V0 и полностью залита силиконом для улучшения теплоотвода. Высокий КПД и компактное исполнение позволяют использовать модуль в распределённых низковольтных системах освещения.
Выходные параметры
| Параметр | Значение для NLDD-1400H |
| Номинальный выходной ток | 1400 мА |
| Диапазон выходного напряжения | 6…46 В DC |
| Точность выходного тока, тип. | ±5% при входном напряжении 48 В DC |
| Пульсации и шум, максимум | 350 мВ пик-пик |
| Частота переключения | 200 кГц |
Входные параметры
| Параметр | Значение для NLDD-1400H |
| Диапазон входного напряжения | 10…56 В DC |
| Максимальное входное напряжение | 59 В DC |
| КПД, максимум | 95% при полной нагрузке и входе 36 В DC / 48 В DC |
| Потребляемый ток по входу при полной нагрузке | 1360 мА |
| Потребляемый ток без нагрузки | 5 мА |
Управление диммированием и включением
| Параметр | Значение |
| Вход управления | Оставить незадействованным, если не используется |
| Включение с диммированием | Напряжение между выводом DIM и -Vin: более 2,5…5 В DC или разомкнутая цепь |
| Выключение | Напряжение между выводом DIM и -Vin: менее 0,8 В DC или короткое замыкание |
| Частота ШИМ | 100…1000 Гц |
| Входной ток в режиме отключения, максимум | 2 мА при выключенном ШИМ-диммировании и входе 48 В DC |
| Характер диммирования | Во время ШИМ-диммирования выходной ток изменяется по ШИМ-закону |
| Дополнительное замечание | Короткое замыкание вывода ШИМ обеспечивает отключение диммирования |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Выходной ток ограничивается на номинальном уровне |
| Режим работы защиты от короткого замыкания | Непрерывный режим, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Срабатывание при типовой температуре кристалла 165°C на основном управляющем ИС |
| Режим работы защиты от перегрева | Отключение с автоматическим восстановлением после снижения температуры |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -40…+50°C |
| Относительная влажность при работе | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
| Максимальная температура корпуса в работе | 90°C |
| Пайка волной | 265°C, 5 с максимум |
| Ручная пайка | 390°C, 3 с максимум |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | BS EN/EN61347-1, BS EN/EN61347-2-13, IEC61347, EAC TP TC 004 |
| Электромагнитная эмиссия | Соответствие BS EN/EN55015, BS EN/EN61547 |
| Электромагнитная устойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -6, -8, уровень для лёгкой промышленности, EAC TP TC 020 |
Надёжность и конструктивные данные
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 29984,3 тыс. ч минимум |
| MTBF по MIL-HDBK-217F, 25°C | 2881,6 тыс. ч минимум |
| Габаритные размеры | 32,1 × 20,5 × 12,5 мм |
| Габаритные размеры в дюймах | 1,26 × 0,8 × 0,49 дюйма |
| Масса | 15,6 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
Механическое исполнение и выводы

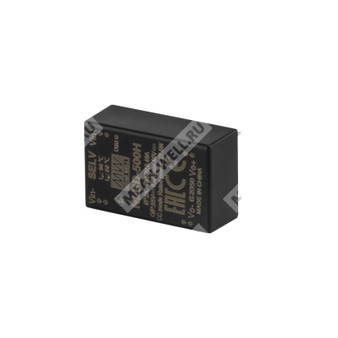

Для модели NLDD-1400H используется исполнение для монтажа на печатную плату с выводами.
| Номер вывода | Назначение | Примечание |
| 1, 2 | -Vin | Отрицательный вывод питания DC, не соединять с -Vout |
| 11, 12 | -Vout | Отрицательный вывод светодиодной нагрузки |
| 13, 14 | +Vout | Положительный вывод светодиодной нагрузки |
| 21 | PWM DIM | Вход включения/выключения и ШИМ-диммирования, если не используется — оставить незадействованным |
| 23, 24 | +Vin | Положительный вывод питания DC |
| Прочие | Не используется | Без подключения |
Дератинг
Для моделей на 1200 мА и 1400 мА допустима работа с полной нагрузкой до температуры окружающей среды +45°C. При дальнейшем повышении температуры требуется снижение нагрузки согласно кривой дератинга. Для остальных моделей серии граница полной нагрузки выше.
Стандартное включение
Подключение выполняется как понижающего драйвера светодиодов: входное питание подаётся на +Vin и -Vin, светодиодная цепочка подключается к +Vout и -Vout. Управляющий вход ШИМ подключается относительно -Vin. Уровень высокого логического состояния для включения и диммирования — более 2,5…5 В DC или разомкнутый вход, уровень низкого состояния для выключения — менее 0,8 В DC или короткое замыкание.
Упаковка
Для исполнения с выводами для печатного монтажа предусмотрена стандартная тубусная упаковка.
| Вид упаковки | Количество в минимальной упаковке | Масса одной коробки | Максимум в транспортной коробке | Масса транспортной коробки |
| Стандартная упаковка в тубах | 15 шт. | 0,3 кг | 750 шт. | 15,6 кг |
| Лотковая упаковка | 40 шт. | 1,0 кг | 200 шт. | 5,03 кг |
Примечания
- Все параметры указаны при нормальном входном напряжении 48 В DC, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной ёмкости 0,1 мкФ.
- Условие измерения входного тока при полной нагрузке: вход 48 В DC.
- Выходное напряжение всегда ниже входного напряжения постоянного тока на 4 В.
- Выход NLDD-H не должен подключаться ко входу этого же устройства или к выходу других источников.
- Источник питания рассматривается как составная часть конечной системы, поэтому финальные испытания ЭМС должны выполняться в составе конечного оборудования. При необходимости дополнительного EMI-фильтра следует ориентироваться на отчёт по ЭМС.
