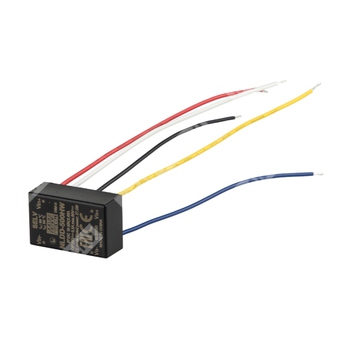

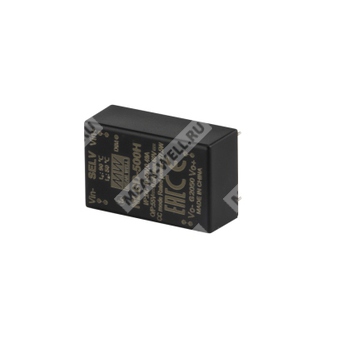

NLDD-1400HW - понижающий DC/DC драйвер светодиодов для питания LED нагрузки стабилизированным током 1400 мА.
Назначение
NLDD-1400HW — модульный DC/DC преобразователь для питания светодиодов в режиме стабилизации тока. Компонент относится к серии NLDD-H и предназначен для работы от источников постоянного напряжения в диапазоне 10...56 В DC с понижающим преобразованием и поддержанием номинального выходного тока 1400 мА. Исполнение W означает проводное подключение выводов.
Расшифровка партномера
| Часть партномера |
Значение |
| NLDD |
Серия DC/DC понижающих драйверов светодиодов с выходом постоянного тока |
| 1400 |
Номинальный выходной ток 1400 мА |
| H |
Исполнение серии с входным диапазоном 10...56 В DC |
| W |
Проводное исполнение |
Особенности
- Понижающий DC/DC преобразователь.
- Выход постоянного тока 1400 мА.
- Широкий диапазон входного напряжения: 10...56 В DC, максимально 59 В DC.
- Широкий диапазон прямого напряжения LED нагрузки.
- Высокий КПД до 95% при полной нагрузке и входе 36/48 В DC для исполнения 1400 мА.
- Встроенное PWM-диммирование и дистанционное включение/выключение.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счет естественной конвекции.
- Полностью залитый компаундом компактный корпус.
- Пригоден для питания осветительных светодиодов.
- Соответствие требованиям BS EN/EN61347 и BS EN/EN55015.
- Для применения класса III SELV.
Области применения
- Освещение от DC аккумуляторных источников.
- Портативное освещение.
- Коммерческое освещение.
- Трековое освещение 48 В DC.
- Ландшафтное освещение 24 В DC.
Описание
Серия NLDD-H представляет собой LED драйвер мощностью 60 Вт с DC/DC преобразованием и выходом постоянного тока. Модуль работает от источника 10...56 В DC и выпускается в вариантах с различным номинальным током от 350 до 1400 мА. Для модели NLDD-1400HW предусмотрено проводное исполнение, что упрощает интеграцию в готовые светотехнические узлы. Благодаря высокому КПД, пластиковому корпусу с классом горючести UL94-V0 и полной заливке силиконом улучшается теплоотвод, что делает модуль пригодным для применения в системах освещения класса III и в сетях DC bus.
Выходные параметры
| Параметр |
Значение |
| Номинальный выходной ток |
1400 мА |
| Диапазон выходного напряжения |
6...46 В DC |
| Точность выходного тока, тип. |
±5% при входе 48 В DC |
| Пульсации и шум, максимум |
350 мВ пик-пик |
| Частота переключения |
200 кГц |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
10...56 В DC |
| Максимальное входное напряжение |
59 В DC |
| КПД, максимум |
95% при полной нагрузке и входе 36/48 В DC |
| Входной ток при полной нагрузке |
1360 мА |
| Ток холостого хода |
5 мА |
Управление диммированием и включением
| Параметр |
Значение |
| Неиспользуемый управляющий вход |
Оставить неподключенным |
| Условие включения питания с диммированием |
Напряжение между DIM и -Vin: 2,5...5 В DC или разомкнутая цепь |
| Условие выключения |
Напряжение между DIM и -Vin менее 0,8 В DC или короткое замыкание |
| Частота PWM-диммирования |
100...1000 Гц |
| Входной ток в режиме отключения, максимум |
2 мА при выключенном PWM-диммировании и входе 48 В DC |
Защиты
| Параметр |
Значение |
| Защита от короткого замыкания |
Ограничение на номинальном токе |
| Режим работы защиты от короткого замыкания |
Непрерывный режим, автоматическое восстановление после устранения неисправности |
| Защита от перегрева |
Срабатывание при температуре кристалла около 165°C, тип., по основному управляющему ИС |
| Режим работы защиты от перегрева |
Отключение с автоматическим восстановлением после снижения температуры |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
-40...+50°C, с учетом кривой снижения мощности |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура хранения |
-40...+85°C |
| Влажность хранения |
10...95% RH |
| Температурный коэффициент |
±0,03%/°C |
| Вибрация |
10...500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Максимальная температура корпуса в работе |
90°C |
| Охлаждение |
Естественная конвекция |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
BS EN/EN61347-1, BS EN/EN61347-2-13, IEC61347, EAC TP TC 004 |
| Электромагнитная эмиссия |
Соответствие BS EN/EN55015, BS EN/EN61547 |
| Электромагнитная устойчивость |
Соответствие BS EN/EN61000-4-2, -4-3, -4-4, -4-6, -4-8, уровень для легкой промышленности, EAC TP TC 020 |
Надежность и конструктивное исполнение
| Параметр |
Значение |
| MTBF |
29984,3 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF |
2881,6 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры |
32,1 x 20,5 x 12,5 мм |
| Габаритные размеры |
1,26 x 0,8 x 0,49 дюйма |
| Масса |
18 г |
| Материал заливки |
Эпоксидный компаунд, UL94-V0 |
| Температура пайки |
Волновая пайка: 265°C, 5 с максимум; ручная пайка: 390°C, 3 с максимум |
Механическое исполнение и выводы
Исполнение: проводное, тип W.
Примечание по проводам: все провода UL1569, 22 AWG.
Длина вывода: 100 ±10 мм.
Зачистка: 5 ±2 мм.
| Вывод |
Цвет провода |
Назначение |
Примечание |
| 2 |
Черный |
-Vin |
Вход питания DC, не подключать к -Vout |
| 11 |
Синий |
-Vout |
Отрицательный вывод LED нагрузки |
| 14 |
Желтый |
+Vout |
Положительный вывод LED нагрузки |
| 21 |
Белый |
PWM DIM |
Вход включения/выключения и PWM-диммирования, если не используется — оставить неподключенным |
| 23 |
Красный |
+Vin |
Положительный вход питания DC |
| Прочие |
— |
Не подключено |
Без соединения |
Режим диммирования
Во время работы в режиме PWM-диммирования выходной ток изменяется по PWM-закону. Замыкание вывода PWM может использоваться для отключения диммирования. Типовая зависимость выходного тока от коэффициента заполнения PWM — линейная, с типовым допуском ±5%.
Снижение мощности в зависимости от температуры
Для модели NLDD-1400HW, как и для исполнения 1200/1400 мА, работа на 100% нагрузки допускается до температуры окружающей среды около +45°C. При дальнейшем повышении температуры требуется снижение нагрузки. Предельная рабочая температура окружающей среды составляет +50°C при дерейтировании.
Упаковка
Для проводного исполнения NLDD-1400HW в документе приведены общие сведения по упаковке серии.
| Вид упаковки |
Количество в минимальной упаковке |
Масса одной коробки |
Максимум в транспортной коробке |
Масса транспортной коробки |
| Лотковая упаковка |
40 шт. |
1,0 кг |
200 шт. |
5,03 кг |
| Тип тары |
Размеры |
| Внешняя коробка для лотковой упаковки |
332 x 292 x 215 мм |
Также в документе приведена стандартная тубная упаковка серии:
| Вид упаковки |
Количество в минимальной упаковке |
Масса одной коробки |
Максимум в транспортной коробке |
Масса транспортной коробки |
| Тубная упаковка |
15 шт. |
0,3 кг |
750 шт. |
15,6 кг |
| Тип тары |
Размеры |
| Коробка для тубной упаковки |
540 x 242 x 125 мм |
Примечания
- Все параметры указаны для нормального входного напряжения 48 В DC, номинальной нагрузки, температуры окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной емкости 0,1 мкФ.
- Условие испытания входного тока при полной нагрузке: вход 48 В DC.
- Выходное напряжение всегда ниже входного напряжения DC на 4 В.
- Выход NLDD-H не должен подключаться ко входу этого же устройства или к выходу других источников.
- Источник питания рассматривается как составная часть системы, поэтому окончательные испытания по ЭМС необходимо проводить в составе конечного изделия. Если для выполнения требований по электромагнитной совместимости требуется дополнительный EMI-фильтр, следует руководствоваться отчетом по ЭМС производителя.
