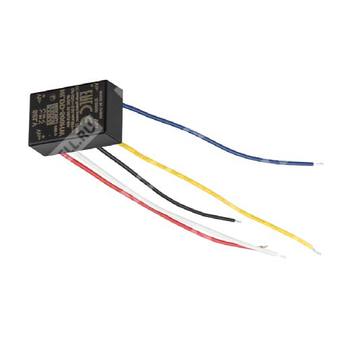

NLDD-350H - понижающий DC/DC-драйвер светодиодов с выходом постоянного тока 350 мА для питания LED-нагрузки от источника постоянного напряжения.
Назначение
NLDD-350H — модульный DC/DC-преобразователь для питания светодиодов в режиме стабилизации тока. Компонент относится к серии NLDD-H и предназначен для работы от источников постоянного напряжения в диапазоне 10…56 В DC с формированием стабилизированного выходного тока 350 мА. Изделие выполнено по понижающей топологии и рассчитано на применение в системах освещения класса III (SELV), в том числе в автономных, переносных, коммерческих и низковольтных шинных осветительных установках.
Расшифровка партномера
| Элемент партномера | Значение | Описание |
| NLDD | Серия | Серия DC/DC-драйверов светодиодов с выходом постоянного тока |
| 350 | Выходной ток | Номинальный выходной ток 350 мА |
| H | Исполнение по входному диапазону | Версия с широким входным диапазоном 10…56 В DC |
| Отсутствие суффикса W | Конструктив | Штыревой вариант для монтажа на печатную плату |
Основные особенности
- Понижающий DC/DC-преобразователь.
- Выход постоянного тока 350 мА.
- Широкий диапазон входного напряжения 10…56 В DC, максимально 59 В DC.
- Широкий диапазон прямого напряжения светодиодной нагрузки 6…52 В DC.
- Максимальный КПД до 96%.
- Встроенное PWM-диммирование и удалённое управление включением/выключением.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение естественной конвекцией.
- Полностью залитое компаундом компактное исполнение.
- Пригоден для питания осветительных светодиодов.
- Соответствие требованиям BS EN/EN61347 и BS EN/EN55015.
- Предназначен для применения класса III (SELV).
Области применения
- Освещение от DC-батарей.
- Переносное освещение.
- Коммерческое освещение.
- Трековое освещение с шиной 48 В DC.
- Ландшафтное освещение 24 В DC.
Описание серии и исполнения NLDD-350H
Серия NLDD-H представляет собой линейку DC/DC LED-драйверов мощностью до 60 Вт с выходом постоянного тока. Модель NLDD-350H работает от входного постоянного напряжения 10…56 В DC и обеспечивает стабилизированный ток 350 мА на светодиодной нагрузке. Благодаря высокому КПД, пластиковому корпусу с классом горючести UL94-V0 и полной заливке силиконом обеспечивается эффективный теплоотвод и пригодность для применения в системах DC-освещения и в оборудовании класса III.
Выходные параметры
| Параметр | Значение для NLDD-350H |
| Номинальный выходной ток | 350 мА |
| Диапазон выходного напряжения | 6…52 В DC |
| Точность выходного тока, тип. | ±5% при входе 48 В DC |
| Пульсации и шум, макс. | 150 мВ пик-пик |
| Частота преобразования | 200 кГц |
Входные параметры
| Параметр | Значение для NLDD-350H |
| Диапазон входного напряжения | 10…56 В DC |
| Максимальное входное напряжение | 59 В DC |
| КПД, макс. | 96% при полной нагрузке и входе 36/48 В DC |
| Входной ток при полной нагрузке | 350 мА |
| Потребляемый ток без нагрузки | 5 мА |
Управление диммированием и включением
| Параметр | Значение |
| Вход управления | PWM DIM |
| Режим при неиспользуемом входе | Оставить неподключённым |
| Уровень включения | DIM относительно -Vin: 2,5…5 В DC или разомкнутая цепь |
| Уровень выключения | DIM относительно -Vin: менее 0,8 В DC или короткое замыкание |
| Частота PWM-диммирования | 100…1000 Гц |
| Потребляемый ток в режиме отключения, макс. | 2 мА при выключенном PWM-диммировании и входе 48 В DC |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Ток ограничивается на номинальном уровне |
| Режим восстановления после короткого замыкания | Непрерывный режим, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Срабатывание при температуре перехода около 165°C, тип., по основному управляющему ИС |
| Режим восстановления после перегрева | Отключение с автоматическим восстановлением после снижения температуры |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -40…+50°C, см. кривую снижения мощности |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85°C |
| Влажность при хранении | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, суммарно 60 мин по осям X, Y, Z |
| Максимальная температура корпуса в работе | 90°C |
| Температура пайки | Волновая пайка: 265°C, 5 с макс.; ручная пайка: 390°C, 3 с макс. |
Электромагнитная совместимость и нормы безопасности
| Параметр | Значение |
| Стандарты безопасности | LVD BS EN/EN61347-1, BS EN/EN61347-2-13, IEC61347, EAC TP TC 004 |
| Электромагнитная эмиссия | Соответствие BS EN/EN55015, BS EN/EN61547 |
| Устойчивость к электромагнитным воздействиям | Соответствие BS EN/EN61000-4-2, -4-3, -4-4, -4-6, -4-8, уровень для лёгкой промышленности, EAC TP TC 020 |
Надёжность и конструктивные данные
| Параметр | Значение |
| MTBF | 29984,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 2881,6 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 32,1 × 20,5 × 12,5 мм |
| Габаритные размеры, дюймы | 1,26 × 0,8 × 0,49 дюйма |
| Масса | 15,6 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
| Охлаждение | Естественная конвекция |
Механическое исполнение и выводы

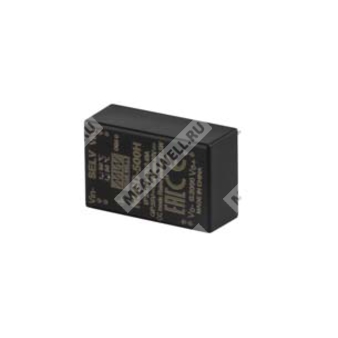

Для партномера NLDD-350H применяется исполнение без суффикса W, то есть штыревое исполнение для монтажа на печатную плату. Для диапазона моделей NLDD-350~1050H используется вариант распиновки с управляющим выводом на контакте 22.
| Номер вывода | Назначение | Примечание |
| 1, 2 | -Vin | Вход питания DC; не соединять с -Vout |
| 11, 12 | -Vout | Отрицательный вывод LED-нагрузки |
| 13, 14 | +Vout | Положительный вывод LED-нагрузки |
| 22 | PWM DIM | Включение/выключение и PWM-диммирование; если не используется, оставить неподключённым |
| 23, 24 | +Vin | Вход питания DC |
| Остальные | Не используются | Без соединения |
Габаритные размеры корпуса
| Параметр | Значение |
| Длина | 32,1 мм |
| Ширина | 20,5 мм |
| Высота | 12,5 мм |
| Шаг выводов | 3,81 мм |
| Диаметр выводов | 0,60 мм |
| Допуск на размеры | ±1 мм |
| Допуск на выводы | ±0,5 мм |
Режим диммирования
Управление яркостью реализуется методом PWM. При PWM-диммировании выходной ток изменяется по импульсному закону. Короткое замыкание вывода PWM позволяет реализовать отключение диммирования. Диапазон частоты управляющего сигнала составляет 100…1000 Гц. По графику зависимости выходного тока от коэффициента заполнения ток масштабируется приблизительно пропорционально duty cycle, типовое отклонение указано как ±5%.
Снижение допустимой нагрузки в зависимости от температуры
Для NLDD-350H допустима работа при 100% нагрузке до температуры окружающей среды 50°C. Согласно кривой дерейтинга, ограничение для моделей 1200/1400 мА начинается раньше, однако к NLDD-350H это не относится.
Упаковка
Для штыревого исполнения NLDD-350H предусмотрены два варианта упаковки: стандартная туба и лоток.
| Вариант упаковки | Минимальная партия | Масса одной коробки | Максимум в транспортной коробке | Масса транспортной коробки |
| Стандартная туба | 15 шт. | 0,3 кг | 750 шт. | 15,6 кг |
| Лоток | 40 шт. | 1,0 кг | 200 шт. | 5,03 кг |
| Параметр упаковки | Значение |
| Длина тубы | 519 ±1 мм |
| Размер коробки для туб | 540 × 242 × 125 мм |
| Размер внешней коробки для лотков | 332 × 292 × 215 мм |
Примечания
| № | Содержание |
| 1 | Все параметры указаны при номинальном входном напряжении 48 В DC, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной конденсатором 0,1 мкФ. |
| 3 | Условие испытания входного тока при полной нагрузке: вход 48 В DC. |
| 4 | Выходное напряжение всегда ниже входного напряжения постоянного тока на 4 В. |
| 5 | Выход NLDD-H не должен подключаться ко входу того же самого модуля или к выходу других источников. |
| 6 | Источник питания рассматривается как составная часть системы, поэтому окончательные испытания по ЭМС должны проводиться в составе конечного устройства. При необходимости дополнительного EMI-фильтра следует ориентироваться на отчёт по ЭМС. |
