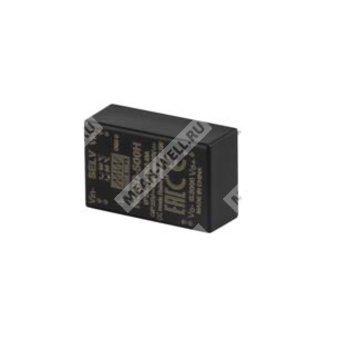

NLDD-350HW - понижающий DC/DC драйвер светодиодов с выходом постоянного тока 350 мА для питания LED-нагрузки от источника 10...56 В DC.
Назначение
NLDD-350HW представляет собой модульный понижающий DC/DC преобразователь для питания светодиодов в режиме стабилизации тока. Компонент относится к серии NLDD-H и предназначен для работы от источников постоянного напряжения, включая батарейные системы и низковольтные DC-шины. Исполнение W означает проводное подключение выводов.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NLDD | Серия DC/DC драйверов светодиодов с понижением напряжения и стабилизацией тока |
| 350 | Номинальный выходной ток 350 мА |
| H | Серия с широким входным диапазоном 10...56 В DC |
| W | Проводное исполнение выводов |
Особенности
- Понижающий DC/DC преобразователь.
- Выход постоянного тока.
- Номинальный ряд выходных токов серии: от 350 мА до 1400 мА.
- Широкий диапазон входного напряжения: 10...56 В DC, предельное значение 59 В DC.
- Широкий диапазон прямого напряжения светодиодной нагрузки: 6...52 В DC.
- Максимальный КПД до 96%.
- Встроенное управление PWM-диммированием и дистанционным включением/выключением.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение естественной конвекцией.
- Полностью залитое исполнение в компактном корпусе.
- Пригоден для питания осветительных светодиодов.
- Соответствие BS EN/EN61347 и BS EN/EN55015.
- Для применения класса III SELV.
Области применения
- Освещение от DC батарейных источников.
- Портативное освещение.
- Коммерческое освещение.
- Трековое освещение 48 В DC.
- Ландшафтное освещение 24 В DC.
Описание
Серия NLDD-H представляет собой драйвер светодиодов DC/DC мощностью до 60 Вт с выходом постоянного тока. Модуль работает от входного напряжения 10...56 В DC и выпускается в вариантах с номинальным током от 350 мА до 1400 мА. Благодаря высокому КПД, достигающему 96%, а также пластиковому корпусу с огнестойкостью UL94V-0 и полной силиконовой заливке, улучшающей теплоотвод, серия подходит для систем освещения класса III и для применения в низковольтных DC-шинах.
Выходные параметры
| Параметр | Значение для NLDD-350HW |
| Номинальный выходной ток | 350 мА |
| Диапазон выходного напряжения | 6...52 В DC |
| Точность выходного тока, тип. | ±5% при входе 48 В DC |
| Пульсации и шум, макс. | 150 мВ пик-пик |
| Частота переключения | 200 кГц |
Входные параметры
| Параметр | Значение для NLDD-350HW |
| Диапазон входного напряжения | 10...56 В DC |
| Предельное входное напряжение | 59 В DC макс. |
| КПД, макс. | 96% при полной нагрузке и входе 36/48 В DC |
| Входной ток при полной нагрузке | 350 мА |
| Потребление без нагрузки | 5 мА |
Управление диммированием и включением
| Параметр | Значение для NLDD-350HW |
| Вход дистанционного включения/выключения | Если не используется, оставить неподключенным |
| Условие включения с диммированием | Напряжение между выводом DIM и -Vin: 2,5...5 В DC или разомкнуто |
| Условие выключения | Напряжение между выводом DIM и -Vin менее 0,8 В DC или короткое замыкание |
| Частота PWM-диммирования | 100...1000 Гц |
| Ток покоя во входной цепи в режиме отключения, макс. | 2 мА при выключенном PWM-диммировании и входе 48 В DC |
Защиты
| Параметр | Значение для NLDD-350HW |
| Короткое замыкание | Выходной ток ограничивается на номинальном уровне |
| Режим защиты от короткого замыкания | Непрерывный режим работы, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Срабатывание при температуре перехода около 165°C, тип., по основному управляющему ИС |
| Режим защиты от перегрева | Отключение с автоматическим восстановлением после снижения температуры |
Параметры окружающей среды
| Параметр | Значение для NLDD-350HW |
| Рабочая температура | от -40 до +50°C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | от -40 до +85°C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, суммарно 60 мин. по осям X, Y, Z |
| Максимальная температура корпуса в работе | 90°C |
| Температура пайки | Волновая пайка: 265°C, 5 с макс.; ручная пайка: 390°C, 3 с макс. |
Электромагнитная совместимость и безопасность
| Параметр | Значение для NLDD-350HW |
| Стандарты безопасности | LVD BS EN/EN61347-1, BS EN/EN61347-2-13, IEC61347, EAC TP TC 004 |
| Электромагнитная эмиссия | Соответствие BS EN/EN55015, BS EN/EN61547 |
| Электромагнитная устойчивость | Соответствие BS EN/EN61000-4-2, -4-3, -4-4, -4-6, -4-8, уровень light industry, EAC TP TC 020 |
Надежность и конструктивные данные
| Параметр | Значение для NLDD-350HW |
| MTBF | 29984,3 тыс. ч минимум по Telcordia SR-332 Bellcore; 2881,6 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 32,1 x 20,5 x 12,5 мм |
| Габаритные размеры в дюймах | 1,26 x 0,80 x 0,49 дюйма |
| Масса | 18 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
Механическое исполнение и выводы

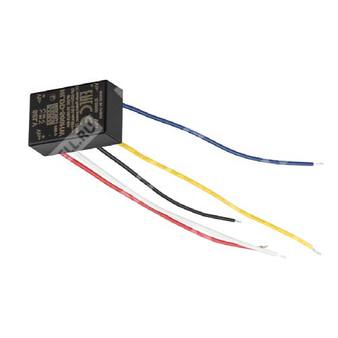

NLDD-350HW выполнен в проводном исполнении. Все провода типа UL1569, 22AWG.
| Номер вывода | Цвет провода | Назначение | Примечание |
| 2 | Черный | -Vin | Вход питания DC; не подключать к -Vout |
| 11 | Синий | -Vout | Отрицательный вывод светодиодной нагрузки |
| 14 | Желтый | +Vout | Положительный вывод светодиодной нагрузки |
| 21 | Белый | PWM DIM | Включение/выключение и PWM-диммирование; если не используется, оставить неподключенным |
| 23 | Красный | +Vin | Вход питания DC |
| Остальные | — | Не подключено | Без соединения |
Функциональные особенности применения
- Выходное напряжение всегда ниже входного напряжения постоянного тока на 4 В.
- При PWM-диммировании выходной ток изменяется по импульсному закону.
- Короткое замыкание вывода PWM обеспечивает отключение по диммированию.
- Для неиспользуемого входа диммирования допускается состояние без подключения.
Снижение нагрузки по температуре
| Исполнение | Температурный диапазон полной нагрузки | Дальнейший режим |
| NLDD-350HW | До +50°C | Снижение допустимой нагрузки выше +50°C по кривой дерейтинга |
Эффективность
Для входных напряжений 24 В DC, 36 В DC и 48 В DC приведены графики зависимости КПД от относительного выходного напряжения. Для варианта 350 мА максимальный КПД достигает 96% при работе на полной нагрузке и входе 36/48 В DC.
Упаковка
| Вид упаковки | Количество в минимальной упаковке | Масса одной коробки | Максимум в транспортной коробке | Масса транспортной коробки |
| Стандартная туба | 15 шт. | 0,3 кг | 750 шт. | 15,6 кг |
| Лоток | 40 шт. | 1,0 кг | 200 шт. | 5,03 кг |
| Параметр упаковки | Значение |
| Длина тубы | 519 ±1 мм |
| Размер коробки для туб | 540 x 242 x 125 мм |
| Размер внешней коробки для лотков | 332 x 292 x 215 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении 48 В DC, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, завершенной конденсатором 0,1 мкФ.
- Условие испытаний входного тока: вход 48 В DC.
- Выходное напряжение всегда понижается на 4 В относительно входного напряжения постоянного тока.
- Выход NLDD-H не должен подключаться ко входу того же модуля или к выходу других источников.
- Источник питания рассматривается как составная часть системы, поэтому окончательные испытания по ЭМС должны выполняться в составе конечного устройства. При необходимости дополнительного EMI-фильтра следует ориентироваться на отчет по испытаниям ЭМС производителя.
