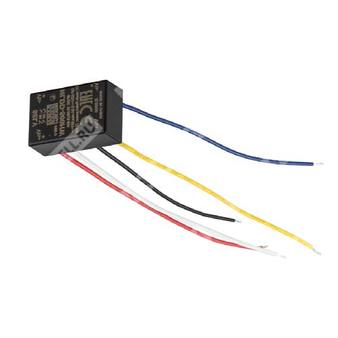

NLDD-500H - DC/DC понижающий драйвер светодиодов с выходом постоянного тока 500 мА для питания LED нагрузки от источника 10...56 В DC.
Назначение
NLDD-500H — модульный понижающий DC/DC драйвер светодиодов серии NLDD-H с режимом стабилизации выходного тока. Компонент предназначен для питания светодиодных цепочек от источников постоянного напряжения и обеспечивает номинальный ток 500 мА при широком диапазоне входного напряжения, с поддержкой дистанционного включения/выключения и ШИМ-диммирования.
Расшифровка партномера
| Элемент партномера | Значение |
| NLDD | Серия DC/DC понижающих драйверов светодиодов с постоянным током |
| 500 | Номинальный выходной ток 500 мА |
| H | Исполнение с широким входным диапазоном 10...56 В DC |
Особенности
- DC/DC понижающий преобразователь.
- Выход постоянного тока.
- Номинальный выходной ток 500 мА.
- Широкий диапазон входного напряжения: 10...56 В DC, максимально 59 В DC.
- Широкий диапазон прямого напряжения светодиодной нагрузки: 6...52 В DC.
- Максимальный КПД до 96%.
- Соответствие требованиям BS EN/EN61347 и BS EN/EN55015.
- Встроенная функция ШИМ-диммирования и дистанционного включения/выключения.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение естественной конвекцией.
- Полностью залитое компаундом компактное исполнение.
- Пригоден для питания осветительных светодиодов.
- Предназначен для применения класса III, SELV.
Области применения
- Освещение от источников постоянного тока и аккумуляторных батарей.
- Портативное освещение.
- Коммерческое освещение.
- Трековое освещение от шины 48 В DC.
- Ландшафтное освещение от 24 В DC.
Описание
NLDD-500H относится к серии 60-ваттных DC/DC драйверов светодиодов с выходом постоянного тока. Устройство работает от входного напряжения 10...56 В DC и выполнено в линейке модулей с различными фиксированными значениями выходного тока. Для исполнения NLDD-500H номинальный ток составляет 500 мА. Благодаря высокому КПД, достигающему 96%, и полностью залитому силиконовым компаундом корпусу из пластика с классом горючести 94V-0 модуль пригоден для применения в системах освещения класса III и в системах освещения на шине постоянного тока.
Выходные параметры
| Параметр | Значение для NLDD-500H |
| Номинальный выходной ток | 500 мА |
| Диапазон выходного напряжения | 6...52 В DC |
| Точность выходного тока, тип. | ±5% при входе 48 В DC |
| Пульсации и шум, макс. | 150 мВ пик-пик |
| Частота преобразования | 200 кГц |
| Режим регулирования | Стабилизация на номинальном токе |
Входные параметры
| Параметр | Значение для NLDD-500H |
| Диапазон входного напряжения | 10...56 В DC |
| Максимальное входное напряжение | 59 В DC |
| КПД, макс. | 96% при полной нагрузке и входе 36 В DC / 48 В DC |
| Входной ток при полной нагрузке | 490 мА |
| Ток холостого хода | 5 мА |
Управление диммированием и включением
| Параметр | Значение |
| Вход управления | PWM DIM |
| Подключение при неиспользовании | Оставить неподключенным |
| Уровень включения с диммированием | DIM относительно -Vin: 2,5...5 В DC или разомкнуто |
| Уровень выключения | DIM относительно -Vin: менее 0,8 В DC или короткое замыкание |
| Частота ШИМ | 100...1000 Гц |
| Входной ток в режиме отключения, макс. | 2 мА при выключенном ШИМ-диммировании и входе 48 В DC |
| Характер регулирования | Во время ШИМ-диммирования выходной ток изменяется по ШИМ-закону |
| Дополнительное указание | Короткое замыкание вывода PWM позволяет выключить диммирование |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | При полной нагрузке |
| Поведение при коротком замыкании | Режим продолжения работы, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Обнаружение при температуре перехода типично 165°C на основном управляющем ИС |
| Поведение при перегреве | Отключение с автоматическим восстановлением после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40...+50°C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -40...+85°C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, длительность 60 мин по осям X, Y, Z |
| Максимальная температура корпуса в работе | 90°C |
| Охлаждение | Естественная конвекция |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | LVD BS EN/EN61347-1, BS EN/EN61347-2-13, IEC61347, EAC TP TC 004 |
| Эмиссия помех | Соответствие BS EN/EN55015, BS EN/EN61547 |
| Устойчивость к помехам | Соответствие BS EN/EN61000-4-2, -3, -4, -6, -8, уровень для легкой промышленности, EAC TP TC 020 |
Надежность и конструктивные данные
| Параметр | Значение |
| MTBF | 29984,3 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 2881,6 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 32,1 × 20,5 × 12,5 мм |
| Габаритные размеры | 1,26 × 0,8 × 0,49 дюйма |
| Масса | 15,6 г для исполнения NLDD-H |
| Заливочный материал | Эпоксидный компаунд, UL94-V0 |
| Температура пайки волной | 265°C, 5 с максимум |
| Температура ручной пайки | 390°C, 3 с максимум |
Механическое исполнение и выводы
Партномер NLDD-500H относится к исполнению без суффикса W, то есть к штыревому варианту для монтажа на печатную плату.
| Вывод | Назначение | Примечание |
| 1, 2 | -Vin | Вход питания DC, не соединять с -Vout |
| 11, 12 | -Vout | Отрицательный вывод светодиодной нагрузки |
| 13, 14 | +Vout | Положительный вывод светодиодной нагрузки |
| 22 | PWM DIM | Дистанционное включение/выключение и ШИМ-диммирование, при неиспользовании оставить неподключенным |
| 23, 24 | +Vin | Вход питания DC |
| Прочие | N.C. | Без подключения |
Стандартное включение
Источник постоянного напряжения подключается к выводам +Vin и -Vin. Светодиодная цепочка подключается между +Vout и -Vout. Управляющий вход PWM DIM используется для дистанционного включения/выключения и ШИМ-диммирования. При высоком уровне 2,5...5 В DC относительно -Vin либо при разомкнутом входе модуль включен. При уровне менее 0,8 В DC либо при замыкании входа модуль выключен.
Снижение нагрузки по температуре
Для модификации NLDD-500H, как для исполнений, отличных от 1200 мА и 1400 мА, допускается работа при 100% нагрузке до 50°C окружающей среды. Для моделей 1200 мА и 1400 мА предел полной нагрузки составляет 45°C. Рабочий диапазон температуры окружающей среды серии — от -40 до +50°C.
Упаковка
Для исполнения со штыревыми выводами NLDD-H применяются два варианта упаковки.
| Тип упаковки | Минимальная упаковка | Масса одной коробки | Максимум в транспортной коробке | Масса транспортной коробки |
| Туба | 15 шт. | 0,3 кг | 750 шт. | 15,6 кг |
| Лоток | 40 шт. | 1,0 кг | 200 шт. | 5,03 кг |
| Параметр упаковки | Значение |
| Длина тубы | 519 ±1 мм |
| Габариты коробки для туб | 540 × 242 × 125 мм |
| Габариты внешней коробки для лотков | 332 × 292 × 215 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 48 В DC, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной емкости 0,1 мкФ.
- Условие измерения входного тока: вход 48 В DC.
- Выходное напряжение всегда ниже входного напряжения постоянного тока на 4 В.
- Выход NLDD-H не должен подключаться ко входу этого же модуля либо к выходу других источников.
- Источник питания рассматривается как составная часть конечной системы, поэтому окончательные испытания по ЭМС должны проводиться в составе конечного устройства. При необходимости дополнительного EMI-фильтра следует руководствоваться отчетом по ЭМС.
