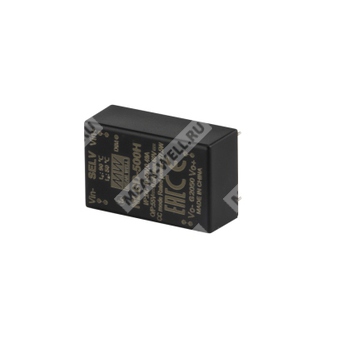

NLDD-500HW - DC/DC понижающий драйвер светодиодов с выходом постоянного тока 500 мА в проводном исполнении.
Назначение
NLDD-500HW — модульный неизолированный DC/DC-преобразователь для питания светодиодов в режиме стабилизации тока. Компонент относится к серии NLDD-H и предназначен для работы от источника постоянного напряжения с понижением входного напряжения до уровня, необходимого светодиодной нагрузке. Исполнение W означает проводное подключение выводов.
Расшифровка партномера
| Элемент партномера | Значение |
| NLDD | Серия DC/DC драйверов светодиодов с постоянным током |
| 500 | Номинальный выходной ток 500 мА |
| H | Версия с широким диапазоном входного напряжения 10…56 VDC |
| W | Проводное исполнение |
Особенности
- DC/DC понижающий преобразователь.
- Выход постоянного тока.
- Номинальный выходной ток 500 мА.
- Широкий диапазон входного напряжения: 10…56 VDC, предельное значение 59 VDC.
- Широкий диапазон прямого напряжения светодиодной нагрузки: 6…52 VDC.
- Максимальный КПД до 96%.
- Соответствие требованиям BS EN/EN61347 и BS EN/EN55015.
- Встроенное PWM-диммирование и дистанционное включение/отключение.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение естественной конвекцией.
- Полная заливка компаундом и компактное исполнение.
- Предназначен для питания осветительных светодиодов.
- Применение для оборудования класса III, SELV.
Области применения
- Освещение от DC-аккумуляторных источников.
- Портативное освещение.
- Коммерческое освещение.
- Трековое освещение с шиной 48 VDC.
- Ландшафтное освещение 24 VDC.
Описание
Серия NLDD-H представляет собой DC/DC драйверы светодиодов мощностью до 60 Вт со стабилизацией выходного тока. Модели серии работают от входного постоянного напряжения 10…56 VDC и выпускаются с различными номиналами выходного тока от 350 мА до 1400 мА. Для исполнения NLDD-500HW установлен номинальный ток 500 мА. Высокий КПД, достигающий 96%, и пластиковый корпус из материала с огнестойкостью UL94-V0 с полной силиконовой заливкой способствуют эффективному отводу тепла и применению в системах освещения класса III и в DC-шинах питания.
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток | 500 мА |
| Диапазон выходного напряжения | 6…52 VDC |
| Точность выходного тока, тип. | ±5% при входном напряжении 48 VDC |
| Пульсации и шум, макс. | 150 мВ пик-пик |
| Частота переключения | 200 кГц |
| Режим регулирования | Стабилизация на номинальном токе |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 10…56 VDC |
| Предельно допустимое входное напряжение | 59 VDC |
| Максимальный КПД | 96% при полной нагрузке и входе 36/48 VDC |
| Потребляемый ток по входу при полной нагрузке | 490 мА |
| Потребляемый ток без нагрузки | 5 мА |
Параметры управления диммированием и включением
| Параметр | Значение |
| Вход управления | PWM DIM, оставить неподключенным, если не используется |
| Дистанционное включение | DIM относительно -Vin: 2,5…5 VDC или разомкнуто |
| Дистанционное выключение | DIM относительно -Vin: менее 0,8 VDC или короткое замыкание |
| Частота PWM-диммирования | 100…1000 Гц |
| Ток в режиме отключения по PWM, макс. | 2 мА при входе 48 VDC |
| Характер диммирования | Во время PWM-диммирования выходной ток изменяется по PWM-закону |
| Отключение диммирования | Короткое замыкание вывода PWM позволяет выключить диммирование |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Работа при номинальном токе |
| Тип защиты от короткого замыкания | Режим допускает продолжение работы, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Срабатывание при типовой температуре перехода 165°C, контроль по основной управляющей ИС |
| Тип защиты от перегрева | Отключение с автоматическим восстановлением после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40…+50°C, см. кривую снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85°C |
| Влажность при хранении | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Максимальная температура корпуса в работе | 90°C |
| Охлаждение | Свободная конвекция воздуха |
Электромагнитная совместимость и нормативное соответствие
| Параметр | Значение |
| Стандарты безопасности | BS EN/EN61347-1, BS EN/EN61347-2-13, IEC61347, EAC TP TC 004 |
| Электромагнитная эмиссия | Соответствие BS EN/EN55015, BS EN/EN61547 |
| Электромагнитная устойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -6, -8, уровень для легкой промышленности, EAC TP TC 020 |
Надежность и конструктивные данные
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 29984,3 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F, 25°C | 2881,6 тыс. ч, минимум |
| Габаритные размеры | 32,1 × 20,5 × 12,5 мм |
| Габаритные размеры в дюймах | 1,26 × 0,8 × 0,49 дюйма |
| Масса | 18 г |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
| Температура пайки | Волновая пайка: 265°C, 5 с макс.; ручная пайка: 390°C, 3 с макс. |
Механическое исполнение и выводы

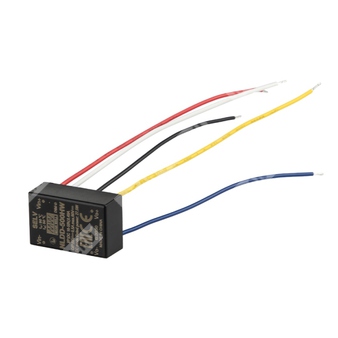

NLDD-500HW выполнен в проводном исполнении. Все провода — UL1569, 22 AWG. Длина выводов 100 ±10 мм, участок зачистки/свободного вывода 5 ±2 мм.
| Номер вывода | Цвет провода | Назначение | Примечание |
| 2 | Черный | -Vin | Вход питания DC, не соединять с -Vout |
| 11 | Синий | -Vout | Отрицательный вывод светодиодной нагрузки |
| 14 | Желтый | +Vout | Положительный вывод светодиодной нагрузки |
| 21 | Белый | PWM DIM | Включение/выключение и PWM-диммирование, если не используется — оставить неподключенным |
| 23 | Красный | +Vin | Вход питания DC |
| Прочие | — | Не используется | Без подключения |
Снижение нагрузки в зависимости от температуры
| Исполнение | Допустимая нагрузка | Температурный диапазон |
| NLDD-500HW | 100% | от -40°C до +50°C |
Для моделей на 1200 мА и 1400 мА снижение нагрузки начинается раньше; для NLDD-500HW применяется диапазон полной нагрузки до +50°C.
Эффективность
Для модели 500 мА приведены графики зависимости КПД от относительного выходного напряжения при входных напряжениях 24 VDC, 36 VDC и 48 VDC. По графикам КПД возрастает с увеличением доли выходного напряжения и достигает примерно 95…96% в верхней части диапазона при входе 36/48 VDC.
Стандартная схема применения
Подключение выполняется следующим образом: входной источник постоянного напряжения подается на +Vin и -Vin, светодиодная цепь подключается к +Vout и -Vout. Сигнал управления PWM подается между входом диммирования и -Vin. Логический высокий уровень 2,5…5 VDC либо разомкнутый вход соответствует включенному состоянию; уровень менее 0,8 VDC либо короткое замыкание соответствует выключению.
Упаковка
Для проводного исполнения NLDD-500HW в представленном листе указана групповая информация по упаковке серии. Раздел упаковки содержит два варианта тары.
| Вариант упаковки | Количество в минимальной упаковке | Масса одной коробки | Максимум в транспортной коробке | Масса транспортной коробки |
| Стандартная туба | 15 шт. | 0,3 кг | 750 шт. | 15,6 кг |
| Лоток | 40 шт. | 1,0 кг | 200 шт. | 5,03 кг |
| Элемент упаковки | Размеры |
| Картон для туб | 540 × 242 × 125 мм |
| Внешний картон для лотков | 332 × 292 × 215 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 48 VDC, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной емкости 0,1 мкФ.
- Условия испытания входного тока: вход 48 VDC.
- Выходное напряжение всегда будет как минимум на 4 В ниже входного постоянного напряжения.
- Выход NLDD-H не должен подключаться ко входу этого же устройства или к выходу других источников.
- Источник питания рассматривается как составная часть системы, поэтому окончательные испытания по ЭМС должны выполняться в составе конечного оборудования. При необходимости дополнительного фильтра ЭМС следует использовать соответствующий отчет по испытаниям ЭМС.
