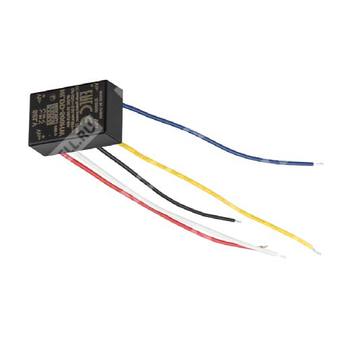

NLDD-700H - DC/DC понижающий драйвер светодиодов с постоянным выходным током 700 мА для питания LED-нагрузки от источника постоянного напряжения.
Назначение
NLDD-700H — модульный DC/DC преобразователь для питания светодиодов в режиме стабилизации тока. Устройство относится к серии NLDD-H и предназначено для работы в системах освещения с питанием от шины постоянного тока. Преобразователь выполняет понижение входного напряжения и формирует стабилизированный выходной ток 700 мА для последовательной светодиодной нагрузки.
Расшифровка партномера
| Элемент партномера | Значение |
| NLDD | Серия DC/DC понижающих драйверов светодиодов с постоянным током |
| 700 | Номинальный выходной ток 700 мА |
| H | Исполнение серии с широким диапазоном входного напряжения 10…56 В постоянного тока |
Основные особенности
- Понижающий DC/DC преобразователь.
- Выход в режиме постоянного тока.
- Номинальный выходной ток 700 мА.
- Широкий диапазон входного напряжения: 10…56 В DC, максимальное допустимое 59 В DC.
- Широкий диапазон прямого напряжения светодиодной нагрузки: 6…52 В DC.
- Максимальный КПД до 96%.
- Встроенное управление ШИМ-диммированием и дистанционным включением/выключением.
- Защита от короткого замыкания.
- Защита от перегрева.
- Охлаждение за счет естественной конвекции.
- Полностью залитый компаундом компактный корпус.
- Пригоден для питания осветительных светодиодов.
- Применение класса III с безопасным сверхнизким напряжением.
- Соответствие требованиям BS EN/EN61347 и BS EN/EN55015.
Области применения
- Освещение от аккумуляторных источников постоянного тока.
- Портативное освещение.
- Коммерческое освещение.
- Трековое освещение с шиной 48 В DC.
- Ландшафтное освещение с шиной 24 В DC.
- Системы освещения класса III.
Описание
NLDD-H — серия драйверов светодиодов мощностью до 60 Вт с DC/DC-преобразованием и стабилизацией выходного тока. Модель NLDD-700H работает от источника постоянного напряжения в диапазоне 10…56 В и обеспечивает фиксированный ток 700 мА. Высокий КПД, достигающий 96%, а также корпус из пластика с классом горючести 94V-0 и полная заливка силиконом, улучшающая теплоотвод, позволяют использовать устройство в системах освещения на DC-шине и в оборудовании класса III.
Выходные параметры
| Параметр | Значение для NLDD-700H |
| Номинальный выходной ток | 700 мА |
| Диапазон выходного напряжения | 6…52 В DC |
| Точность выходного тока, тип. | ±5% при входе 48 В DC |
| Пульсации и шум, макс. | 200 мВ пик-пик |
| Частота переключения | 200 кГц |
| Режим регулирования | Стабилизация на номинальном токе |
Входные параметры
| Параметр | Значение для NLDD-700H |
| Диапазон входного напряжения | 10…56 В DC |
| Максимальное входное напряжение | 59 В DC |
| Максимальный КПД | 96% при полной нагрузке и входе 36 В DC / 48 В DC |
| Входной ток при полной нагрузке | 700 мА |
| Ток холостого хода | 5 мА |
Управление диммированием и включением
| Параметр | Значение |
| Вход управления | Оставить неподключенным, если не используется |
| Дистанционное включение | DIM относительно -Vin: 2,5…5 В DC или разомкнутая цепь |
| Дистанционное выключение | DIM относительно -Vin: менее 0,8 В DC или короткое замыкание |
| Частота ШИМ | 100…1000 Гц |
| Потребляемый ток во входе в режиме отключения, макс. | 2 мА при выключенном ШИМ-диммировании и входе 48 В DC |
| Характер диммирования | Во время ШИМ-диммирования выходной ток изменяется по ШИМ-закону |
| Отключение по входу ШИМ | Короткое замыкание вывода PWM обеспечивает выключение диммирования |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Поддерживается при полной нагрузке |
| Тип реакции при коротком замыкании | Непрерывный режим, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Обнаружение при типовой температуре перехода 165°C на основном управляющем ИС |
| Тип реакции при перегреве | Отключение, автоматическое восстановление после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -40…+50°C |
| Относительная влажность при работе | 20…90% RH без конденсации |
| Температура хранения | -40…+85°C |
| Влажность при хранении | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10…500 Гц, 2G, 10 мин на цикл, длительность 60 мин по каждой из осей X, Y, Z |
| Максимальная температура корпуса в работе | 90°C |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | BS EN/EN61347-1, BS EN/EN61347-2-13, IEC61347, EAC TP TC 004 |
| Электромагнитная эмиссия | Соответствие BS EN/EN55015, BS EN/EN61547 |
| Электромагнитная устойчивость | Соответствие BS EN/EN61000-4-2, -4-3, -4-4, -4-6, -4-8, уровень для легкой промышленности, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 32,1 × 20,5 × 12,5 мм |
| Габаритные размеры в дюймах | 1,26 × 0,8 × 0,49 дюйма |
| Масса | 15,6 г для исполнения с выводами под монтаж на плату; 18 г для исполнения с проводами |
| Материал заливки | Эпоксидный компаунд, UL94-V0 |
| Способ охлаждения | Естественная конвекция |
| Температура пайки волной | 265°C, не более 5 с |
| Температура ручной пайки | 390°C, не более 3 с |
Наработка на отказ
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 29984,3 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F, 25°C | 2881,6 тыс. ч, минимум |
Подключение и выводы
Для серии предусмотрены исполнения для монтажа на печатную плату и проводное исполнение. Для модели NLDD-700H применима стандартная конфигурация выводов серии для токов 350…1050 мА.
| Номер вывода | Назначение | Примечание |
| 1, 2 | -Vin | Вход питания, отрицательный; не подключать к -Vout |
| 11, 12 | -Vout | Отрицательный вывод светодиодной нагрузки |
| 13, 14 | +Vout | Положительный вывод светодиодной нагрузки |
| 22 | PWM DIM | Вход включения/выключения и ШИМ-диммирования; если не используется, оставить неподключенным |
| 23, 24 | +Vin | Положительный вход питания |
| Прочие | Не подключено | Без соединения |
Дератинг
| Параметр | Значение |
| Полная нагрузка | До +50°C для моделей, отличных от 1200 мА и 1400 мА |
| Применительно к NLDD-700H | Работа при 100% нагрузки допускается до +50°C, далее требуется снижение нагрузки согласно кривой дератинга |
Упаковка
| Вид упаковки | Количество в минимальной упаковке | Масса одной коробки | Максимум в транспортной коробке | Масса транспортной коробки |
| Туба, стандартная упаковка | 15 шт. | 0,3 кг | 750 шт. | 15,6 кг |
| Лоток | 40 шт. | 1,0 кг | 200 шт. | 5,03 кг |
| Параметр упаковки | Значение |
| Размер коробки для туб | 540 × 242 × 125 мм |
| Размер внешней коробки для лотков | 332 × 292 × 215 мм |
| Длина тубы | 519 ±1 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении 48 В DC, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц при использовании витой пары длиной 12 дюймов, оконечной емкости 0,1 мкФ.
- Условие испытания входного тока при полной нагрузке: вход 48 В DC.
- Выходное напряжение всегда ниже входного напряжения постоянного тока на 4 В.
- Выход NLDD-H не должен подключаться ко входу этого же устройства или к выходу других источников.
- Источник питания рассматривается как составная часть системы, поэтому окончательная проверка ЭМС должна проводиться в составе конечного изделия. При необходимости дополнительного EMI-фильтра следует ориентироваться на отчет по ЭМС производителя.
