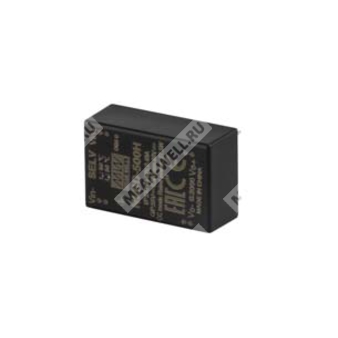

NLDD-700HW - понижающий DC/DC драйвер светодиодов с выходом постоянного тока 700 мА в проводном исполнении.
Назначение
NLDD-700HW представляет собой DC/DC преобразователь для питания светодиодов в режиме стабилизации тока. Устройство относится к серии NLDD-H и предназначено для работы от источников постоянного напряжения в диапазоне 10...56 В DC, обеспечивая регулируемый по широтно-импульсному сигналу ток нагрузки с номиналом 700 мА. Исполнение W означает проводной вариант подключения.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NLDD | Серия DC/DC понижающих драйверов светодиодов с постоянным током |
| 700 | Номинальный выходной ток 700 мА |
| H | Серия с широким диапазоном входного напряжения 10...56 В DC |
| W | Проводное исполнение |
Особенности
- Понижающий DC/DC преобразователь.
- Выход постоянного тока.
- Широкий диапазон входного напряжения: 10...56 В DC, максимальное значение 59 В DC.
- Широкий диапазон прямого напряжения светодиодной нагрузки: 6...52 В DC.
- Высокий КПД до 96%.
- Соответствие требованиям BS EN/EN61347 и BS EN/EN55015.
- Встроенное PWM-диммирование и дистанционное включение/выключение.
- Защита от короткого замыкания и перегрева.
- Охлаждение за счет естественной конвекции.
- Полностью залитое компаундом компактное исполнение.
- Пригоден для питания осветительных светодиодов.
- Для применения класса III, SELV.
Области применения
- Освещение от батарейных источников постоянного тока.
- Портативное освещение.
- Коммерческое освещение.
- Трековое освещение с шиной 48 В DC.
- Ландшафтное освещение 24 В DC.
Описание
Серия NLDD-H представляет собой светодиодные DC/DC драйверы мощностью до 60 Вт с выходом постоянного тока. Модели серии работают от входного напряжения 10...56 В DC и выпускаются в вариантах с номинальным выходным током от 350 до 1400 мА. Высокий КПД, достигающий 96%, корпус из самозатухающего пластика класса 94V-0 и полная силиконовая заливка, улучшающая отвод тепла, делают изделия серии пригодными для применения в системах освещения класса III или в осветительных системах с шиной постоянного тока.
Выходные параметры
| Параметр | Значение для NLDD-700HW |
| Номинальный выходной ток | 700 мА |
| Диапазон выходного напряжения | 6...52 В DC |
| Точность выходного тока, тип. | ±5% при входе 48 В DC |
| Пульсации и шум, макс. | 200 мВ пик-пик |
| Частота переключения | 200 кГц |
| Режим короткого замыкания | Ток регулируется на номинальном уровне |
Входные параметры
| Параметр | Значение для NLDD-700HW |
| Диапазон входного напряжения | 10...56 В DC |
| Максимальное входное напряжение | 59 В DC |
| КПД, макс. | 96% при полной нагрузке и входе 36 В DC / 48 В DC |
| Входной ток при полной нагрузке | 700 мА |
| Ток холостого хода | 5 мА |
Управление диммированием и включением
| Параметр | Значение для NLDD-700HW |
| Назначение управляющего входа | Дистанционное включение/выключение и PWM-диммирование |
| Состояние при неиспользуемом входе управления | Оставить незадействованным |
| Условие включения | DIM относительно -Vin: 2,5...5 В DC или разомкнутая цепь |
| Условие выключения | DIM относительно -Vin: менее 0,8 В DC или короткое замыкание |
| Частота PWM | 100...1000 Гц |
| Входной ток в режиме отключения, макс. | 2 мА при выключенном PWM-диммировании и входе 48 В DC |
| Характер диммирования | Во время PWM-диммирования выходной ток изменяется по PWM-закону |
| Отключение по входу PWM | Короткое замыкание вывода PWM обеспечивает выключение диммирования |
Защита
| Параметр | Значение для NLDD-700HW |
| Защита от короткого замыкания | Работа допускается в продолжительном режиме, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Обнаружение при типовой температуре перехода 165°C на основном управляющем ИС |
| Тип реакции на перегрев | Отключение с автоматическим восстановлением после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение для NLDD-700HW |
| Рабочая температура | -40...+50°C |
| Относительная влажность при работе | 20...90% RH, без конденсации |
| Температура хранения | -40...+85°C |
| Влажность при хранении | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Максимальная температура корпуса при работе | 90°C |
| Охлаждение | Естественная конвекция |
Электромагнитная совместимость и безопасность
| Параметр | Значение для NLDD-700HW |
| Стандарты безопасности | BS EN/EN61347-1, BS EN/EN61347-2-13, IEC61347, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61547 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, -4-3, -4-4, -4-6, -4-8, уровень для легкой промышленности, EAC TP TC 020 |
Механические данные
| Параметр | Значение для NLDD-700HW |
| Исполнение | Проводное |
| Габаритные размеры | 32,1 × 20,5 × 12,5 мм |
| Габариты в дюймах | 1,26 × 0,8 × 0,49 дюйма |
| Масса | 18 г |
| Материал заливки | Эпоксидный компаунд UL94-V0 |
| Провода | UL1569, 22 AWG |
| Длина выводов | 100 ± 10 мм |
| Длина зачистки/выхода проводов | 5 ± 2 мм |
| Общий допуск на размеры | ±1 мм |

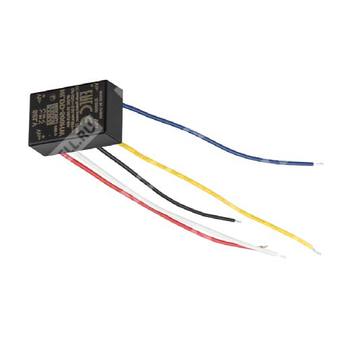

Назначение выводов проводного исполнения
| Номер вывода | Цвет провода | Назначение | Примечание |
| 2 | Черный | -Vin | Вход питания постоянного тока, не подключать к -Vout |
| 11 | Синий | -Vout | Подключение к минусу светодиодной нагрузки |
| 14 | Желтый | +Vout | Подключение к плюсу светодиодной нагрузки |
| 21 | Белый | PWM DIM | Дистанционное включение/выключение и PWM-диммирование, при неиспользовании оставить незадействованным |
| 23 | Красный | +Vin | Вход питания постоянного тока |
| Прочие | — | Не используются | Без подключения |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 29984,3 тыс. ч минимум |
| MTBF по MIL-HDBK-217F, 25°C | 2881,6 тыс. ч минимум |
Пайка
| Параметр | Значение |
| Температура пайки волной | 265°C, не более 5 с |
| Температура ручной пайки | 390°C, не более 3 с |
Упаковка
Для серии предусмотрены два варианта упаковки. Партномер NLDD-700HW относится к проводному исполнению, а в документе приведены общие упаковочные данные серии.
| Вид упаковки | Количество в минимальной упаковке | Масса одной коробки | Максимум в транспортной коробке | Масса транспортной коробки |
| Стандартная туба | 15 шт. | 0,3 кг | 750 шт. | 15,6 кг |
| Лоток | 40 шт. | 1,0 кг | 200 шт. | 5,03 кг |
| Элемент упаковки | Размеры |
| Картонная коробка для туб | 540 × 242 × 125 мм |
| Внешняя коробка для лотков | 332 × 292 × 215 мм |
| Длина тубы | 519 ± 1 мм |
| Габариты лотка | 320 × 280 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 48 В DC, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной на конденсатор 0,1 мкФ.
- Условие измерения входного тока: вход 48 В DC.
- Выходное напряжение всегда будет ниже входного напряжения постоянного тока на 4 В.
- Выход NLDD-H не должен подключаться ко входу того же самого устройства или к выходу других источников.
- Источник питания рассматривается как составная часть конечной системы, поэтому итоговые испытания ЭМС должны выполняться в составе конечного оборудования. При необходимости дополнительного EMI-фильтра следует руководствоваться отчетом по ЭМС.
