NMD-240 - двухканальный выходной модуль питания для конфигурируемых источников серии NMP с двумя независимыми каналами 30 В.
Назначение
NMD-240 представляет собой двухвыходный модуль мощностью до 240 Вт, предназначенный для установки в модульные источники питания MEAN WELL серий NMP650 и NMP1K2. Модуль формирует два независимых выходных канала постоянного напряжения V1 и V2, каждый с номиналом 30 В, допускает локальное дистанционное включение и выключение каждого канала, имеет сигналы исправности выходов и встроенные защиты.
Перевод разделов Features, Applications, Description
Особенности серии
- Соответствие медицинским требованиям безопасности с уровнем изоляции 2 x MOPP.
- Пригодность для применения в системах типа BF при корректном системном исполнении, ток прикосновения менее 100 мкА при 264 В AC.
- Низкопрофильное исполнение 1U.
- Универсальный вход AC, полный диапазон входного напряжения у фронтального модуля системы.
- Программирование выходного напряжения и тока для совместимых модулей серии.
- Встроенная функция параллельной работы, программируемые выходы, глобальное разрешение, локальное дистанционное включение и выключение, вспомогательный DC выход, сигнал перегрева, сигнал DC OK.
- Охлаждение вентилятором с термостатическим управлением и функцией сигнализации вентиляции на уровне системы.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев для всех выходных модулей.
Области применения серии
- Медицинское оборудование.
- Диагностические и биологические комплексы.
- Сканеры MRI, CT и PET.
- Испытательные и измерительные системы.
- Телекоммуникационное оборудование.
- Промышленная автоматизация и оборудование для технологического старения и прогонов.
- Лазерное оборудование.
Описание серии

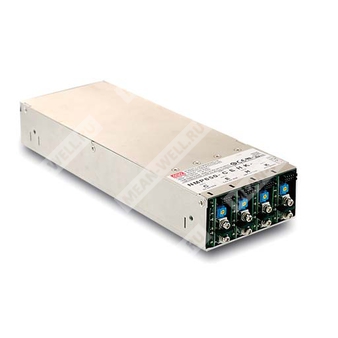

Семейство NMP представляет собой модульные конфигурируемые источники питания высотой 1U. Линейка включает варианты на 650 Вт и 1200 Вт. Выходные модули обеспечивают мощность до 240 Вт на модуль с регулируемыми вариантами по основным промышленным напряжениям 5 В, 12 В, 24 В, 48 В, а также двухканальный вариант. Серия соответствует требованиям безопасности для медицинского и ITE оборудования и обеспечивает высокую гибкость конфигурации под различные приложения.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NMD | Модуль выходной двухканальный для системы NMP |
| 240 | Класс мощности модуля 240 Вт, суммарная комбинированная мощность двух выходов |
Общие сведения о модуле
| Параметр | Значение |
| Наименование | NMD-240 |
| Тип модуля | Двухвыходный модуль |
| Код конфигурации | D |
| Количество выходов | 2 |
| Совместимые платформы | NMP650, NMP1K2 |
| Номинальная частота преобразования | 175 кГц |
Выходные параметры
| Параметр | Выход V1 | Выход V2 |
| Номинальное выходное напряжение | 30 В | 30 В |
| Номинальный ток | 5 А | 5 А |
| Диапазон тока | 0...5 А | 0...5 А |
| Максимальная мощность канала | 150 Вт | 150 Вт |
| Максимальная суммарная мощность | 240 Вт |
| Пульсации и шум, максимум | 250 мВ пик-пик | 250 мВ пик-пик |
| Диапазон регулировки напряжения | 3...30 В | 3...30 В |
| Допуск по выходному напряжению, максимум | ±2,0% | ±2,0% |
| Стабилизация по сети | ±0,5% | ±0,5% |
| Стабилизация по нагрузке | ±1,0% | ±1,0% |
| Время установления, время нарастания | 1500 мс, 60 мс при полной нагрузке |
| Время удержания, типовое | 16 мс при 230 В AC и 75% общей выходной мощности; 10 мс при 230 В AC и полной общей выходной мощности |
Защиты
| Параметр | Выход V1 | Выход V2 |
| Защита от перегрузки | 105...125% от номинальной выходной мощности | 105...125% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока в режиме постоянного тока | Ограничение тока в режиме постоянного тока |
| Защита от перенапряжения | 31...37 В | 31...37 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции управления и сигнализации
| Параметр | Значение |
| Дистанционное включение и выключение выхода V1 | Между RC2 и GND1: разомкнуто - включено, замкнуто - выключено |
| Дистанционное включение и выключение выхода V2 | Между RC3 и GND2: разомкнуто - включено, замкнуто - выключено |
| Сигнал DC OK для выхода V1 | TTL уровень, относительно GND1; 4,5...5,5 В - выход включен, 0...0,5 В - выход выключен |
| Сигнал DC OK для выхода V2 | TTL уровень, относительно GND2; 4,5...5,5 В - выход включен, 0...0,5 В - выход выключен |
| Максимальный ток источника сигнала DC OK | 10 мА |
| Регулировка выходного напряжения | Встроенными подстроечными резисторами VR61 для V1 и VR71 для V2 |
| Индикация | Светодиод LD61 для V1, светодиод LD71 для V2 |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1, 2nd Ed, CSA C22.2 No. 62368-1-14, 2nd Ed, TUV BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
Механические параметры и монтаж
| Параметр | Значение |
| Габаритные размеры | 118,5 x 37,9 x 18 мм |
| Масса типовая | 0,152 кг |
| Выходные клеммы | +V1, -V1, +V2, -V2 |
| Цвета проводов выходных клемм | +V1 оранжевый, -V1 серый, +V2 оранжевый, -V2 серый |
| Допустимый диапазон сечения по AWG | 20...26 AWG |
| Длина зачистки провода | 10 мм |
Назначение выводов управляющего разъема CN82
| Номер вывода | Обозначение | Назначение |
| 1 | GND1 | Общий провод выхода V1, отрицательный вывод V1 |
| 2 | GND2 | Общий провод выхода V2, отрицательный вывод V2 |
| 3 | RC2 | Локционное дистанционное включение и выключение выхода V1; разомкнуто - включено, замкнуто - выключено |
| 4 | RC3 | Локционное дистанционное включение и выключение выхода V2; разомкнуто - включено, замкнуто - выключено |
| 5 | DC OK1 | TTL сигнал исправности выхода V1 относительно GND1; 4,5...5,5 В при включенном выходе, 0...0,5 В при выключенном |
| 6 | DC OK2 | TTL сигнал исправности выхода V2 относительно GND2; 4,5...5,5 В при включенном выходе, 0...0,5 В при выключенном |
| 7 | NC | Не используется |
| 8 | NC | Не используется |
| 9 | NC | Не используется |
| 10 | NC | Не используется |
Разъемы и совместимые ответные части
| Позиция | Значение |
| Управляющий разъем | CN82, HRS DF11-10DP-2DS или эквивалент |
| Ответная часть корпуса | HRS DF11-10DS или эквивалент |
| Контакты | HRS DF11-**SC или эквивалент |
Надежность и упаковка
| Параметр | Значение |
| MTBF | Для NMD-240 отдельно не указан; для системы зависит от фронтального модуля NMP650 или NMP1K2 |
| Упаковка | 72 шт., 11,9 кг, 1,04 куб. фута |
Функциональные особенности
Локальное включение и выключение. Каждый выход модуля NMD-240 управляется независимо. Для канала V1 используется цепь RC2-GND1, для канала V2 цепь RC3-GND2. Логика управления активна по размыканию: при разомкнутом контакте соответствующий выход включен, при замкнутом выключен.
Регулировка напряжения. Для каждого канала предусмотрена отдельная регулировка встроенным подстроечным элементом. Выход V1 регулируется в диапазоне 3...30 В резистором VR61, выход V2 регулируется в диапазоне 3...30 В резистором VR71.
Сигналы исправности. Для каждого канала формируется независимый TTL сигнал DC OK, позволяющий контролировать состояние выхода на уровне системы управления или мониторинга.
Параметры, связанные с системой NMP
| Параметр | Значение |
| Установка в слоты | Используется как сменный выходной модуль в шасси NMP |
| Число слотов в системе NMP650 | 4 |
| Число слотов в системе NMP1K2 | 6 |
| Общая выходная мощность системы | До 650 Вт для NMP650, до 1200 Вт для NMP1K2 |
| Охлаждение системы | Принудительное, вентиляторами фронтального модуля |
Примечания
| № | Содержание |
| 1 | Все параметры, если не указано иное, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает начальную погрешность, нестабильность по сети и нестабильность по нагрузке. |
| 4 | Эффективность системы NMP650 и NMP1K2 зависит от набора установленных выходных модулей. Для комбинаций модулей 5 В, 12 В, 24 В, 48 В приведены значения в спецификации фронтального модуля. Для рассматриваемого двухканального модуля отдельное значение КПД не выделено. |
| 5 | Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Испытания по ЭМС выполнялись при монтаже на металлическую пластину 360 x 720 мм толщиной 1 мм. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС. |
| 6 | При пониженном входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривые дерейтинга. |
| 7 | При параллельной работе пульсации выходного напряжения могут быть выше специфицированного значения при малой нагрузке. |
| 8 | Снижение допустимой нагрузки по температуре окружающей среды для высоты более 2000 м составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором. |
