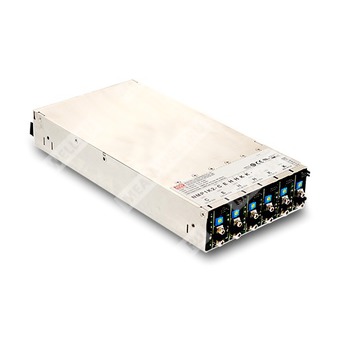

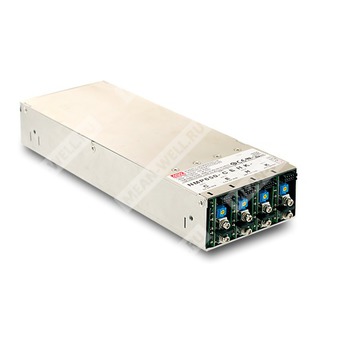

NMP1K2-C#####-00 - модульный AC/DC источник питания серии NMP мощностью 1200 Вт для построения конфигурируемых многоканальных систем питания.
Описание
NMP1K2-C#####-00 относится к семейству модульных источников питания MEAN WELL серии NMP в исполнении 1U низкого профиля. Базовый блок NMP1K2 представляет собой фронт-энд на 6 слотов с универсальным входом переменного или постоянного тока и суммарной выходной мощностью до 1200 Вт. Конфигурационный код C в партномере указывает на установку одно выходного модуля NMS-240-05 с номинальным выходом 5 В. Суффикс 00 соответствует отсутствию межмодульного параллельного или специального опционного объединения слотов по таблице конфигурации.
Серия NMP предназначена для медицинского и промышленного применения, поддерживает программирование выходного напряжения и тока, глобальное и локальное дистанционное включение/выключение, сигнализацию перегрева, сигнал исправности выхода и вспомогательное питание. Конструкция допускает установку различных выходных модулей на основные промышленные напряжения 5 В, 12 В, 24 В, 48 В, а также двухканального модуля.
Расшифровка партномера
| Фрагмент партномера | Расшифровка |
| NMP | Серия модульных AC/DC источников питания |
| 1K2 | Базовый блок на 1200 Вт, 6 слотов |
| C | Модуль в одном из слотов: NMS-240-05, одно выходной, 5 В |
| ##### | Остальные позиции слотов не определяются данным обозначением и зависят от конкретной конфигурации установленных модулей или заглушек |
| 00 | Код 00 по таблице параллельных/опционных соединений: межслотовое параллельное объединение отсутствует |
Особенности
- Соответствие требованиям медицинской безопасности 2 x MOPP и стандартам ИТ-оборудования
- Пригодность для BF-применений при соответствующей системной реализации, ток прикосновения менее 100 мкА при 264 В AC
- Низкопрофильное исполнение 1U
- Универсальный вход переменного тока, полный диапазон
- Программирование выходного напряжения и выходного тока
- Встроенная функция параллельной работы
- Программируемые выходные модули
- Глобальное разрешение работы и локальное дистанционное включение/выключение
- Вспомогательный выход постоянного тока
- Сигнал аварии по перегреву
- Сигнал исправности DC OK
- Охлаждение вентилятором с термостатическим управлением и функцией аварии вентиляции
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева для всех выходных модулей
Области применения
- Медицинское оборудование
- Диагностические и биологические установки
- Сканеры MRI, CT и PET
- Системы испытаний и измерений
- Телекоммуникационное оборудование
- Оборудование промышленной автоматизации и стенды старения
- Лазерное оборудование
Общее назначение серии
Семейство NMP представляет собой модульные и конфигурируемые источники питания низкого профиля 1U. Линейка включает исполнения на 650 Вт и 1200 Вт. Выходные модули обеспечивают до 240 Вт на слот с регулируемыми значениями для наиболее распространенных промышленных напряжений. Серия сочетает медицинские требования изоляции между первичной и вторичной цепями и требования к ИТ-оборудованию, обеспечивая высокую гибкость при построении многоканальных систем питания.
Конфигурация NMP1K2-C#####-00
| Параметр | Значение |
| Базовый блок | NMP1K2 |
| Количество слотов | 6 |
| Суммарная выходная мощность базового блока | 1200 Вт максимум |
| Определяемый по партномеру выходной модуль | NMS-240-05 |
| Тип определяемого модуля | Одно выходной |
| Номинальное напряжение модуля | 5 В |
| Код конфигурации модуля | C |
| Код опции параллельного/специального соединения | 00 |
| Состояние по коду 00 | Без межслотового параллельного объединения |
Параметры фронт-энда NMP1K2
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC, 120...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | более 0,95 при 230 В AC; более 0,98 при 115 В AC при полной нагрузке |
| Типовой КПД | 88,5% при полной нагрузке с каждым типом модуля на номинальном напряжении |
| Типовой КПД при модулях H/K на 24 В / 48 В | 90,5% при полной нагрузке |
| Входной ток | 7,5 А при 115 В AC; 3,5 А при 230 В AC |
| Пусковой ток | 25 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки на землю | менее 400 мкА при 264 В AC |
| Ток прикосновения | менее 100 мкА при 264 В AC |
Выход фронт-энда и служебные функции
| Параметр | Значение |
| Суммарная выходная мощность | 1200 Вт максимум |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Дистанционное управление | RC+/RC-: замкнуто - питание включено; RC+/RC-: разомкнуто - питание выключено |
| Сигнал аварии | TTL-выход сигнала перегрева |
| Вспомогательное питание | 5 В, 2 А; допуск ±10%; пульсации 50 мВ пик-пик максимум |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C, снижение мощности после 50 °C согласно кривой дерейтинга |
| Рабочая влажность | 20...90% RH без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10...95% RH без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1 2nd Ed, CSA C22.2 No. 62368-1-14 2nd Ed, BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
| Уровень изоляции | Первичная-вторичная: 2 x MOPP; первичная-земля: 1 x MOPP |
| Испытательное напряжение | вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-земля, выход-земля: 100 МОм при 500 В DC, 25 °C, 70% RH |
ЭМС
| Параметр | Стандарт / уровень |
| Кондуктивные помехи | BS EN/EN 55032, CISPR32, BS EN/EN 55011, CISPR11, класс B |
| Излучаемые помехи | BS EN/EN 55032, CISPR32, BS EN/EN 55011, CISPR11, класс B |
| Гармонические составляющие тока | BS EN/EN 61000-3-2, класс A |
| Колебания напряжения | BS EN/EN 61000-3-3 |
| Устойчивость к ЭСР | BS EN/EN 61000-4-2, уровень 4, ±15 кВ воздух, ±8 кВ контакт |
| Устойчивость к ВЧ полю | BS EN/EN 61000-4-3, уровень 3, 10 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN 61000-4-4, уровень 3, 2 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN 61000-4-5, уровень 4, 4 кВ линия-земля, 2 кВ линия-линия |
| Устойчивость к наведенным ВЧ помехам | BS EN/EN 61000-4-6, уровень 2, 3 В |
| Устойчивость к магнитному полю | BS EN/EN 61000-4-8, уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN 61000-4-11, 100% провал на 1 период, 30% провал на 25 периодов, 100% прерывание на 250 периодов |
| Комплексные стандарты | BS EN/EN 60601-1-2, EN 55035, SEMI F47 |
Надежность, габариты, упаковка фронт-энда NMP1K2
| Параметр | Значение |
| Наработка на отказ MTBF | 1275,4 тыс. ч минимум по Telcordia SR-332; 124,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 250 x 127 x 41 мм |
| Масса | 2 кг типовое значение |
| Упаковка | 6 шт. в упаковке; масса 13 кг; объем 0,88 куб. фута |
Параметры выходного модуля NMS-240-05, определяемого кодом C
Основные выходные параметры
| Параметр | Значение |
| Модель модуля | NMS-240-05 |
| Тип выхода | Одно выходной |
| Номинальное выходное напряжение | 5 В |
| Номинальный ток | 36 А |
| Диапазон тока | 0...36 А |
| Номинальная мощность | 180 Вт |
| Пульсации и шум | 100 мВ пик-пик максимум |
| Диапазон регулировки напряжения | 3...6 В |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления и нарастания | 1500 мс, 60 мс при полной нагрузке |
| Время удержания | 16 мс при 230 В AC и 75% суммарной выходной мощности; 10 мс при 230 В AC и полной суммарной выходной мощности |
Защиты модуля NMS-240-05
| Параметр | Значение |
| Перегрузка | 105...125% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока по постоянному току |
| Защита от перенапряжения | 6,3...8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции модуля NMS-240-05
| Параметр | Значение |
| Дистанционное включение/выключение | RC+/RC-: разомкнуто - включено; RC+/RC-: замкнуто - выключено |
| Дистанционная компенсация падения напряжения | До 0,5 В на проводах нагрузки |
| Программирование выходного напряжения | Поддерживается, диапазон 3...6 В |
| Программирование выходного тока | Поддерживается |
| Вспомогательное питание модуля | 5 В при 10 мА; допуск ±10%; пульсации 50 мВ пик-пик максимум |
| Распределение тока | Поддерживается |
| Сигнал DC OK | TTL-уровень; включение модуля соответствует 4,5...5,5 В, выключение 0...0,5 В |
Безопасность, габариты и упаковка модуля NMS-240-05
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1 2nd Ed, CSA C22.2 No. 62368-1-14 2nd Ed, BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
| Габаритные размеры | 118,5 x 37,9 x 18 мм |
| Масса | 0,142 кг типовое значение |
| Упаковка | 72 шт. в упаковке; масса 11,2 кг; объем 1,04 куб. фута |
Интерфейсы и сигналы
Разъем управления фронт-энда CN32
| Контакт | Функция | Описание |
| 1, 2 | +5V-AUX_P | Вспомогательное выходное напряжение 4,5...5,5 В относительно GND-P; максимальный ток 2 А для NMP1K2 |
| 3, 4 | GND-P | Общий провод |
| 5 | T-Alarm | TTL-сигнал аварии по перегреву; максимальный выходной ток 10 мА; высокий уровень 4,5...5,5 В при превышении порога тревоги, низкий уровень 0...0,5 В при нормальной температуре |
| 6 | RC1 | Глобальное включение/выключение между RC1 и GND-P; замкнуто - включено, разомкнуто - выключено |
Разъем управления модуля NMS-240, CN81
| Контакт | Функция | Описание |
| 1 | GND | Общий провод |
| 2 | GND | Общий провод |
| 3 | RC2 | Локальное включение/выключение; разомкнуто - включено, замкнуто - выключено |
| 4 | Vcc2 | Вспомогательное питание 4,5...5,5 В относительно GND, максимальный ток 10 мА |
| 5 | DC OK | TTL-сигнал исправности выхода, 4,5...5,5 В при включенном модуле, 0...0,5 В при выключенном |
| 6 | CS | Сигнал распределения тока при параллельной работе |
| 7 | PC | Вход программирования выходного тока |
| 8 | PV | Вход программирования выходного напряжения |
| 9 | +S | Положительный вывод дистанционной компенсации |
| 10 | -S | Отрицательный вывод дистанционной компенсации |
Механические данные
Фронт-энд NMP1K2
| Параметр | Значение |
| Исполнение корпуса | Case No. 260A |
| Габариты | 250 x 127 x 41 мм |
| Направление воздушного потока | От фронтальной части с вентиляторами через корпус |
| Клеммный блок AC-входа | TB1 |
| Назначение выводов AC-входа | 1 - FG, 2 - AC/N, 3 - AC/L |
| Размер винта входной клеммы | M3.5 |
| Максимальный момент затяжки входной клеммы | 12 кгс·см |
| Рекомендуемый крепеж для монтажа | M4 |
| Максимальная глубина входа крепежа | 4 мм |
| Рекомендуемый момент затяжки крепежа | 7...10 кгс·см |
| Толщина шасси | 1,6 мм |
Модуль NMS-240-05
| Параметр | Значение |
| Габариты | 118,5 x 37,9 x 18 мм |
| Выходные силовые клеммы | +V, -V |
| Рекомендуемый размер винта силовой клеммы | M3.5 |
| Максимальный момент затяжки | 10 кгс·см |
| Максимальная глубина входа крепежа | 10 мм |
| Разъем управления | CN81, 10 контактов |
| Сопрягаемый корпус разъема CN81 | HRS DF11-10DS или эквивалент |
| Контакты разъема CN81 | HRS DF11-**SC или эквивалент |
Функциональные сведения
Глобальное и локальное управление включением
Если функция глобального управления используется, базовый блок работает при замыкании RC1 на GND-P. Если штатная перемычка между RC1 и GND-P не установлена, выходы устройства отсутствуют. Для одно выходного модуля NMS-240 локальное управление осуществляется между RC2 и GND: разомкнутое состояние соответствует включенному модулю, замкнутое состояние — выключенному.
Дистанционная компенсация
Для модуля NMS-240 поддерживается компенсация падения напряжения на проводах нагрузки до 0,5 В. Линии Sense должны прокладываться витой парой.
Программирование выходного напряжения
Для модуля NMS-240 выходное напряжение, помимо подстроечного резистора, допускает внешнюю регулировку через вход PV относительно GND. Для исполнения C диапазон программирования соответствует диапазону регулировки напряжения 3...6 В.
Программирование предела выходного тока
Для модуля NMS-240 через вход PC относительно GND допускается регулировка уровня ограничения постоянного тока в пределах 40...100% от номинального тока. Характеристика программирования нелинейна.
Вспомогательное питание
Фронт-энд NMP1K2 предоставляет вспомогательный выход +5V-AUX-P с током до 2 А. Выходной модуль NMS-240 предоставляет дополнительный служебный выход Vcc2 5 В / 10 мА.
Сигнал DC OK
Сигнал DC OK модуля NMS-240 является TTL-уровнем и индицирует состояние выходного модуля. Высокий уровень 4,5...5,5 В соответствует включенному выходу, низкий 0...0,5 В — отключенному.
Сигнал T-Alarm
Сигнал T-Alarm базового блока является TTL-выходом аварии по перегреву. При нормальной внутренней температуре уровень 0...0,5 В и устройство включено. При превышении порога температурной тревоги уровень 4,5...5,5 В, при достижении безопасного предела температуры уровень также 4,5...5,5 В, но выход устройства выключается.
Параллельная работа модулей NMS-240
Параллельное включение поддерживается соединением линий CS и GND между модулями NMS-240. Разность выходных напряжений между параллельно включаемыми модулями должна быть менее 0,2 В. Максимальное число параллельно работающих модулей для NMP1K2 составляет 6. Суммарный выходной ток не должен превышать произведение номинального тока одного модуля на количество модулей, при этом суммарная мощность системы ограничена 1200 Вт. При нагрузке менее 10% от номинала в параллельной системе может работать только один ведущий модуль, а остальные переходить в режим ожидания. При параллельной работе функцию программирования выходного тока использовать нельзя. Управление включением, индикация и сигнал DC OK должны осуществляться одновременно для всех модулей, объединенных параллельно.
Примечания
| № | Содержание |
| 1 | Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает начальную погрешность, нестабильность по сети и нестабильность по нагрузке. |
| 4 | КПД зависит от установленной комбинации выходных модулей. Для NMP1K2 типовая комбинация для оценки КПД: 5 В код C, 12 В код E, 24 В код H, 48 В код K; максимальная суммарная мощность 1200 Вт. Для указанной комбинации время удержания составляет 16 мс при 75% суммарной выходной мощности или 10 мс при полной суммарной выходной мощности на 230 В AC. |
| 5 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполнялись при монтаже на металлическую пластину 360 x 720 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
| 6 | При низком входном напряжении может требоваться снижение выходной мощности согласно кривым дерейтинга. |
| 7 | При параллельной работе пульсации выходного напряжения могут превышать нормируемое значение при малой нагрузке. |
| 8 | Снижение допустимой температуры окружающей среды при эксплуатации на высоте более 2000 м составляет 5 °C на каждые 1000 м для исполнений с вентилятором. |
