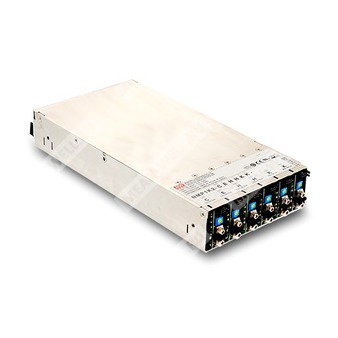

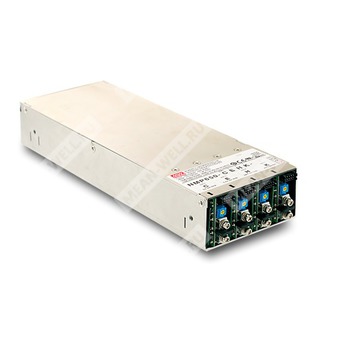

NMP1K2-E#####-00 - модульный AC/DC источник питания серии NMP на 1200 Вт с конфигурацией под один выходной модуль 12 В и возможностью дальнейшей модульной компоновки.
NMP1K2-E#####-00 относится к семейству конфигурируемых модульных источников питания MEAN WELL серии NMP в исполнении 1U. По структуре обозначения это фронт-энд NMP1K2 на 6 слотов с установленным в первом слоте выходным модулем E, соответствующим NMS-240-12, и кодом опции/параллельной работы 00. Серия предназначена для медицинской, измерительной, телекоммуникационной и промышленной аппаратуры, где требуется гибкая конфигурация выходов, дистанционное управление и программирование параметров.
Расшифровка партномера
| Фрагмент обозначения |
Значение |
| NMP |
Серия модульных источников питания AC/DC |
| 1K2 |
Фронт-энд мощностью 1200 Вт, шасси на 6 слотов |
| E |
Выходной модуль NMS-240-12, номинал 12 В |
| # # # # # |
Пять последующих позиций конфигурации слотов 2–6 не определяются по представленному обозначению |
| 00 |
Код опции/параллельной конфигурации 00 по таблице серии NMP1K2 |
Основные особенности
- Медицинские и IT/ITE одобрения по безопасности.
- Изоляция медицинского уровня 2 x MOPP между первичной и вторичной цепями.
- Низкопрофильное исполнение 1U.
- Универсальный вход переменного тока, полный диапазон.
- Программирование выходного напряжения и выходного тока.
- Встроенная функция параллельной работы выходных модулей.
- Глобальное разрешение работы и локальное включение/выключение модулей.
- Вспомогательный выход постоянного тока.
- Сигнализация перегрева и сигнал готовности выхода.
- Охлаждение вентилятором с термостатическим управлением и функцией аварийной сигнализации вентиляции.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев выходных модулей.
Области применения
- Медицинское оборудование.
- Диагностические и биологические установки.
- Сканеры МРТ, КТ и ПЭТ.
- Испытательные и измерительные системы.
- Телекоммуникационное оборудование.
- Оборудование промышленной автоматизации и систем старения/прогона.
- Лазерное оборудование.
Описание
Семейство NMP представляет собой модульные и конфигурируемые источники питания AC/DC в низкопрофильном исполнении 1U. Линейка включает варианты на 650 Вт и 1200 Вт. Выходные модули обеспечивают до 240 Вт на слот и доступны для основных промышленных напряжений 5 В, 12 В, 24 В, 48 В, а также в двухканальном исполнении. Серия соответствует требованиям медицинских и информационных стандартов безопасности и обеспечивает высокую гибкость при построении многоканальных систем питания.
Конфигурация NMP1K2-E#####-00
Поскольку обозначение содержит только один однозначно идентифицируемый код выходного модуля E, достоверно определяется наличие модуля NMS-240-12 в одном из слотов конфигурации. Для варианта NMP1K2 используется шасси на 6 слотов. Пять последующих символов в записи E##### в предоставленном обозначении не раскрыты, поэтому состав остальных слотов не может быть установлен однозначно. Код 00 соответствует базовой опции по таблице кодов серии NMP1K2.
Параметры фронт-энда NMP1K2
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90…264 В AC, 120…370 В DC |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности |
более 0,95 при 230 В AC; более 0,98 при 115 В AC при полной нагрузке |
| КПД, типовое значение |
91% при полной нагрузке с модулями H/K при номиналах 24 В / 48 В; 89,5% при полной загрузке типовыми модулями на номинальном напряжении |
| Потребляемый ток |
6,7 А при 230 В AC; 13,5 А при 115 В AC |
| Пусковой ток |
40 А при 230 В AC; 25 А при 115 В AC |
| Ток утечки |
ток утечки на землю менее 400 мкА при 264 В AC; ток прикосновения менее 100 мкА при 264 В AC |
Выход фронт-энда и функциональные сигналы
| Параметр |
Значение |
| Суммарная выходная мощность |
1200 Вт максимум |
| Дистанционное управление |
RC+ / RC-: короткое замыкание — питание включено; RC+ / RC-: разомкнуто — питание выключено |
| Сигнал аварии |
TTL-выход сигнала перегрева |
| Вспомогательный выход |
5 В / 2 А; допуск ±10%; пульсации 50 мВ пик-пик максимум |
| Защита от перегрева |
отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C, снижение мощности после 50 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1, BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1 2-е изд., CSA C22.2 No. 62368-1-14 2-е изд., BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
| Уровень изоляции |
первичная–вторичная: 2 x MOPP; первичная–земля: 1 x MOPP |
| Испытательное напряжение изоляции |
вход–выход 4 кВ AC; вход–земля 2 кВ AC; выход–земля 0,5 кВ AC |
| Сопротивление изоляции |
вход–выход, вход–земля, выход–земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС. Излучение
| Параметр |
Норма |
Класс/уровень |
| Кондуктивные помехи |
BS EN/EN 55032 (CISPR32) / EN 55011 (CISPR11) |
Класс B |
| Излучаемые помехи |
BS EN/EN 55032 (CISPR32) / EN 55011 (CISPR11) |
Класс B |
| Гармонические составляющие тока |
BS EN/EN 61000-3-2 |
Класс A |
| Фликер |
BS EN/EN 61000-3-3 |
соответствует |
ЭМС. Устойчивость
| Параметр |
Норма |
Уровень |
| Электростатический разряд |
BS EN/EN 61000-4-2 |
уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Радиочастотное электромагнитное поле |
BS EN/EN 61000-4-3 |
уровень 3, 10 В/м |
| Быстрые переходные процессы |
BS EN/EN 61000-4-4 |
уровень 3, 2 кВ |
| Импульсные перенапряжения |
BS EN/EN 61000-4-5 |
уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивные ВЧ помехи |
BS EN/EN 61000-4-6 |
уровень 2, 3 В |
| Магнитное поле промышленной частоты |
BS EN/EN 61000-4-8 |
уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN 61000-4-11 |
100% провал на 1 период, 30% провал на 25 периодов, 100% прерывание на 250 периодов |
| Комплексный стандарт |
BS EN/EN 60601-1-2, EN 55035, SEMI F47 |
соответствует |
Надежность, габариты, масса и упаковка
| Параметр |
Значение |
| MTBF |
1275,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 124,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
250 x 127 x 41 мм |
| Масса |
2 кг, типовое значение |
| Упаковка |
6 шт. / 13 кг / 0,88 куб. фута |
Параметры однозначно определяемого выходного модуля NMS-240-12
Код E в обозначении соответствует модулю NMS-240-12.
Выходные параметры модуля 12 В
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В |
| Конфигурационный код |
E |
| Номинальный ток |
20 А |
| Диапазон тока |
0…20 А |
| Номинальная мощность |
240 Вт |
| Пульсации и шум, максимум |
150 мВ пик-пик |
| Диапазон регулировки напряжения |
6…15 В |
| Допуск по напряжению |
±1,0% |
| Линейная стабилизация |
±0,3% |
| Стабилизация по нагрузке |
±0,5% |
| Время установления и нарастания |
1500 мс, 60 мс при полной нагрузке |
| Время удержания, типовое |
16 мс при 230 В AC и 75% суммарной выходной мощности; 10 мс при 230 В AC и полной суммарной выходной мощности |
Защиты и функциональные возможности модуля 12 В
| Параметр |
Значение |
| Перегрузка |
105…125% от номинальной выходной мощности |
| Тип защиты от перегрузки |
ограничение тока по постоянному уровню |
| Защита от перенапряжения |
15,5…20 В |
| Тип защиты от перенапряжения |
отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева |
отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Дистанционное включение/выключение |
RC+/RC-: разомкнуто — включено; RC+/RC-: короткое замыкание — выключено |
| Дистанционная компенсация падения напряжения |
до 0,5 В на проводах нагрузки |
| Программирование выходного напряжения |
допускается, диапазон 6…15 В |
| Программирование выходного тока |
допускается, уровень ограничения тока регулируется внешним напряжением |
| Вспомогательное питание модуля |
5 В / 10 мА; допуск ±10%; пульсации 50 мВ пик-пик максимум |
| Параллельная работа по току |
поддерживается |
| Сигнал готовности выхода |
TTL; включено 4,5…5,5 В, выключено 0…0,5 В |
Безопасность и исполнение выходного модуля NMS-240-12
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1, BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1 2-е изд., CSA C22.2 No. 62368-1-14 2-е изд., BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
| Габаритные размеры модуля |
118,5 x 37,9 x 18 мм |
| Масса модуля |
0,142 кг, типовое значение |
| Упаковка модуля |
72 шт. / 11,2 кг / 1,04 куб. фута |
Управление и сигналы
Глобальное управление включением
| Цепь |
Состояние |
| RC1 фронт-энда — GND-P, замкнуто |
Источник включен |
| RC1 фронт-энда — GND-P, разомкнуто |
Источник выключен |
Локальное управление модулем NMS-240-12
| Цепь |
Состояние модуля |
| RC2 модуля — GND, разомкнуто |
Выход включен |
| RC2 модуля — GND, замкнуто |
Выход выключен |
Сигнал готовности выхода
| Сигнал |
Уровень |
Состояние |
| DC OK относительно GND |
4,5…5,5 В |
Выход включен |
| DC OK относительно GND |
0…0,5 В |
Выход выключен |
Сигнал перегрева фронт-энда
| Сигнал |
Уровень |
Состояние |
| T-Alarm относительно GND-P |
0…0,5 В |
Внутренняя температура в норме, выход включен |
| T-Alarm относительно GND-P |
4,5…5,5 В |
Превышен порог температурной сигнализации, выход включен |
| T-Alarm относительно GND-P |
4,5…5,5 В |
Превышен безопасный температурный предел, выход выключен |
Назначение выводов разъема фронт-энда CN32
| Вывод |
Функция |
| 1, 2 |
+5V-AUX-P, вспомогательное напряжение 4,5…5,5 В, ток до 2 А |
| 3, 4 |
GND-P |
| 5 |
T-Alarm, TTL-сигнал перегрева |
| 6 |
RC1, глобальное включение/выключение |
Назначение выводов разъема модуля NMS-240-12 CN81
| Вывод |
Функция |
| 1 |
GND |
| 2 |
GND |
| 3 |
RC2, локальное включение/выключение |
| 4 |
Vcc2, вспомогательное питание 4,5…5,5 В, до 10 мА |
| 5 |
DC OK |
| 6 |
CS, токораспределение при параллельной работе |
| 7 |
PC, программирование выходного тока |
| 8 |
PV, программирование выходного напряжения |
| 9 |
+S, положительная линия дистанционной компенсации |
| 10 |
-S, отрицательная линия дистанционной компенсации |
Механические данные
Фронт-энд NMP1K2
| Параметр |
Значение |
| Исполнение корпуса |
Case No. 260A |
| Габариты |
250 x 127 x 41 мм |
| Направление воздушного потока |
указано на чертеже корпуса |
| Клеммы входа AC |
TB1 |
| Назначение клемм входа AC |
1 — FG, 2 — AC/N, 3 — AC/L |
| Размер винта входной клеммы |
M3.5 |
| Максимальный момент затяжки входной клеммы |
12 кгс·см |
| Рекомендуемый крепеж для монтажа |
M4 |
| Максимальная глубина вворачивания крепежа |
4 мм |
| Рекомендуемый момент затяжки крепежа |
7–10 кгс·см |
Механические данные модуля NMS-240-12
| Параметр |
Значение |
| Габариты |
118,5 x 37,9 x 18 мм |
| Выходные клеммы |
+V, -V |
| Рекомендуемый размер винта выходной клеммы |
M3.5 |
| Максимальный момент затяжки выходной клеммы |
10 кгс·см |
| Максимальная глубина вворачивания |
10 мм |
| Разъем управления |
CN81, HRS DF11-10DP-2DS или эквивалент |
| Ответная часть корпуса разъема |
HRS DF11-10DS или эквивалент |
| Контакты |
HRS DF11-**SC или эквивалент |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуски включают начальную точность, линейную стабилизацию и стабилизацию по нагрузке.
- КПД зависит от установленной комбинации выходных модулей. Для NMP1K2 ориентировочная комбинация оценки: 5 В — код C, 12 В — код E, 24 В — код H, 48 В — код K; суммарно до 1200 Вт. Время удержания для указанной комбинации составляет 16 мс при 75% суммарной выходной мощности и 10 мс при полной суммарной выходной мощности.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания по ЭМС выполнялись при монтаже изделия на металлической пластине 360 x 720 мм толщиной 1 мм. В составе конечного оборудования требуется повторная проверка соответствия требованиям ЭМС.
- При низком входном напряжении может потребоваться снижение мощности; необходимо учитывать кривую дерейтинга.
- При параллельной работе пульсации выходного напряжения могут превышать нормируемое значение при малой нагрузке.
- При эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для исполнений без вентилятора и 5 °C на каждые 1000 м для исполнений с вентилятором.
- Для параллельной работы модулей NMS-240 требуется соединение выводов CS и GND между всеми модулями.
- Разброс выходных напряжений между параллельно включенными модулями NMS-240 должен быть менее 0,2 В.
- Суммарный выходной ток в параллельной конфигурации не должен превышать произведение номинального тока одного модуля на количество модулей и одновременно не должен выводить систему за пределы суммарной мощности 1200 Вт для NMP1K2.
- Для NMP1K2 максимально допускается параллельная работа до 6 модулей NMS-240.
- При параллельном соединении рекомендуется использовать короткие проводники большого сечения и выполнять объединение перед подключением к нагрузке.
- При суммарной нагрузке менее 10% номинала в параллельной системе может активно работать только один модуль, а остальные переходить в режим ожидания.
- При параллельной работе удаленное управление должно одновременно включать и выключать все объединенные модули; индикация и сигнал DC OK также переключаются одновременно.
- При параллельной работе функция программирования выходного тока PC не должна использоваться.
- Для модуля 12 В в режиме токораспределения защита от короткого замыкания может работать как в режиме ограничения постоянного тока, так и по алгоритму hiccup, согласно указанию для модулей E.
