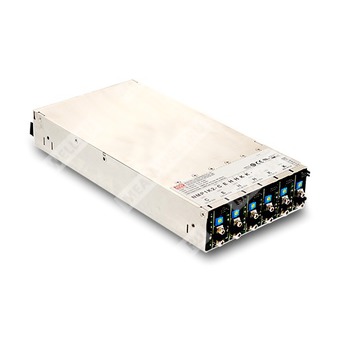

NMP1K2-H#####-00 - модульный AC/DC источник питания серии NMP мощностью 1200 Вт с конфигурируемой архитектурой и установленным выходным модулем 24 В.
NMP1K2-H#####-00 представляет собой модульный низкопрофильный источник питания высотой 1U семейства MEAN WELL NMP. Исполнение NMP1K2 относится к фронт-энду на 1200 Вт с 6 слотами для установки выходных модулей. По коду партномера H определяется наличие одного одноканального выходного модуля NMS-240-24 с номинальным выходом 24 В, током до 10 А и мощностью до 240 Вт. Суффикс 00 соответствует отсутствию объединения слотов в параллельные группы.
Назначение
Компонент предназначен для построения конфигурируемых систем электропитания промышленного, измерительного, телекоммуникационного и медицинского оборудования. Архитектура допускает установку различных выходных модулей с основными промышленными напряжениями 5 В, 12 В, 24 В, 48 В, а также двухканального модуля. В рассматриваемой конфигурации установлен один модуль 24 В.
Особенности
- медицинские и ITE-сертификации, включая уровень изоляции 2 x MOPP между первичной и вторичной цепями;
- поддержка BF-применений при надлежащем системном проектировании, ток прикосновения менее 100 мкА при 264 В AC;
- низкопрофильное исполнение 1U;
- универсальный вход переменного тока и полный диапазон входных напряжений;
- программирование выходного напряжения и выходного тока для модулей NMS-240;
- встроенная функция параллельной работы выходных модулей;
- глобальное разрешение работы и локальное дистанционное включение/выключение;
- вспомогательный выход постоянного тока;
- сигнализация перегрева и сигнал исправности выхода;
- охлаждение вентилятором с термостатическим управлением и функцией тревоги вентиляции;
- защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
Области применения
- медицинское оборудование;
- диагностические и биологические установки;
- сканеры МРТ, КТ и ПЭТ;
- системы испытаний и измерений;
- телекоммуникационное оборудование;
- системы промышленной автоматизации и оборудование для старения изделий;
- лазерное оборудование.
Описание серии и конфигурации
Семейство NMP является модульной и конфигурируемой серией источников питания MEAN WELL высотой 1U. Линейка включает версии на 650 Вт и 1200 Вт. Выходные модули обеспечивают до 240 Вт на слот и поддерживают регулировку выходных параметров. Серия соответствует требованиям медицинской безопасности и стандартам для информационного оборудования, обеспечивая высокую гибкость при построении многоканальных систем питания.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| NMP |
Серия модульных источников питания MEAN WELL |
| 1K2 |
Фронт-энд на 1200 Вт, 6 слотов для выходных модулей |
| H |
Код выходного модуля 24 В, соответствует NMS-240-24 |
| ##### |
Оставшиеся позиции конфигурации слотов 2-6 не определены данным обозначением |
| 00 |
Код опции параллельного соединения: без объединения слотов в параллельные группы |
Состав распознанной конфигурации
| Позиция |
Параметр |
| Базовый блок |
NMP1K2, 1200 Вт, 6 слотов |
| Определённый выходной модуль |
1 x NMS-240-24 |
| Номинальное напряжение установленного модуля |
24 В DC |
| Номинальный ток установленного модуля |
10 А |
| Номинальная мощность установленного модуля |
240 Вт |
| Код параллельной конфигурации |
00, параллельное объединение слотов не задано |
Параметры фронт-энда NMP1K2
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90...264 В AC, 120...370 В DC |
| Диапазон частоты |
47...63 Гц |
| Коэффициент мощности |
более 0,95 при 230 В AC; более 0,98 при 115 В AC при полной нагрузке |
| Типовой КПД |
91 % при полной нагрузке с модулями H/K на номинале 24 В / 48 В |
| Входной ток |
6,7 А при 230 В AC; 13,5 А при 115 В AC |
| Пусковой ток |
40 А при 230 В AC; 25 А при 115 В AC |
| Ток утечки |
ток утечки на землю менее 400 мкА при 264 В AC; ток прикосновения менее 100 мкА при 264 В AC |
Выход фронт-энда и служебные функции
| Параметр |
Значение |
| Максимальная суммарная выходная мощность |
1200 Вт |
| Дистанционное управление |
RC+/RC-: короткое замыкание — питание включено; RC+/RC-: разомкнуто — питание выключено |
| Сигнал тревоги |
TTL-выход сигнализации перегрева |
| Вспомогательное питание |
5 В, 2 А; допуск ±10 %; пульсации 50 мВ пик-пик, максимум |
| Защита от перегрева |
отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-30...+70 °C, начиная с 50 °C требуется снижение нагрузки |
| Рабочая влажность |
20...90 % относительной влажности, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность хранения |
10...95 % относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03 %/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность и ЭМС фронт-энда
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1 2nd Ed, CSA C22.2 No. 62368-1-14 2nd Ed, TUV BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
| Уровень изоляции |
первичная-вторичная цепь: 2 x MOPP; первичная-земля: 1 x MOPP |
| Испытательное напряжение изоляции |
вход-выход 4 кВ AC; вход-земля 2 кВ AC; выход-земля 0,5 кВ AC |
| Сопротивление изоляции |
вход-выход, вход-земля, выход-земля: 100 МОм, 500 В DC, 25 °C, 70 % RH |
ЭМС, излучение
| Параметр |
Стандарт / уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32) / BS EN/EN55011 (CISPR11), класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) / BS EN/EN55011 (CISPR11), класс B |
| Гармонический ток |
BS EN/EN61000-3-2, класс A |
| Колебания напряжения |
BS EN/EN61000-3-3 |
ЭМС, устойчивость
| Параметр |
Стандарт / уровень |
| Общие требования |
BS EN/EN60601-1-2, BS EN/EN55035, SEMI F47 |
| Электростатический разряд |
BS EN/EN61000-4-2, уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3, уровень 3, 10 В/м |
| Быстрые переходные процессы |
BS EN/EN61000-4-4, уровень 3, 2 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5, уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивные помехи |
BS EN/EN61000-4-6, уровень 2, 3 В |
| Магнитное поле |
BS EN/EN61000-4-8, уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11, 100 % провал на 1 период, 30 % провал на 25 периодов, 100 % прерывание на 250 периодов |
Надёжность, габариты и упаковка фронт-энда
| Параметр |
Значение |
| MTBF |
1275,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 124,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
250 x 127 x 41 мм |
| Масса |
2 кг, типовое значение |
| Упаковка |
6 шт. / 13 кг / 0,88 куб. фута |
Параметры установленного выходного модуля NMS-240-24
Основные выходные параметры
| Параметр |
Значение |
| Модель модуля |
NMS-240-24 |
| Конфигурационный код |
H |
| Номинальное выходное напряжение |
24 В DC |
| Номинальный ток |
10 А |
| Диапазон тока |
0...10 А |
| Номинальная мощность |
240 Вт |
| Пульсации и шум, максимум |
150 мВ пик-пик |
| Диапазон регулировки напряжения |
15...30 В |
| Допуск по напряжению |
±1,0 % |
| Линейная стабилизация |
±0,2 % |
| Стабилизация по нагрузке |
±0,5 % |
| Время запуска, нарастания |
1500 мс, 60 мс при полной нагрузке |
| Время удержания |
16 мс при 230 В AC и 75 % суммарной выходной мощности; 10 мс при 230 В AC и полной суммарной выходной мощности |
Защиты выходного модуля
| Параметр |
Значение |
| Перегрузка |
105...125 % от номинальной выходной мощности |
| Режим защиты от перегрузки |
ограничение тока по принципу постоянного тока |
| Защита от перенапряжения |
31...37 В |
| Режим защиты от перенапряжения |
отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции выходного модуля
| Параметр |
Значение |
| Дистанционное включение/выключение |
RC+/RC-: разомкнуто — включено; RC+/RC-: короткое замыкание — выключено |
| Дистанционный сенс |
компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Программирование выходного напряжения |
допускается, диапазон соответствует диапазону регулировки напряжения 15...30 В |
| Программирование выходного тока |
допускается, регулировка уровня постоянного тока в пределах 40...100 % номинального тока |
| Вспомогательное питание модуля |
5 В при 10 мА; допуск ±10 %; пульсации 50 мВ пик-пик максимум |
| Токовое распределение |
поддерживается |
| Сигнал исправности выхода |
TTL-уровень; включение модуля 4,5...5,5 В, выключение 0...0,5 В |
Безопасность и механические параметры выходного модуля
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1 2nd Ed, CSA C22.2 No. 62368-1-14 2nd Ed, TUV BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
| Габаритные размеры |
118,5 x 37,9 x 18 мм |
| Масса |
0,142 кг, типовое значение |
| Упаковка |
72 шт. / 11,2 кг / 1,04 куб. фута |
Сигналы и интерфейсы управления
Разъём CN32 фронт-энда
| Контакт |
Функция |
| 1, 2 |
+5V-AUX_P, вспомогательное напряжение 4,5...5,5 В относительно GND-P, максимальный ток 2 А |
| 3, 4 |
GND-P |
| 5 |
T-Alarm, TTL-сигнал перегрева, максимальный ток источника 10 мА; высокий уровень 4,5...5,5 В при превышении порога температурной тревоги; низкий уровень 0...0,5 В при нормальной температуре |
| 6 |
RC1, глобальное включение/выключение; короткое замыкание на GND-P — включено, разомкнуто — выключено |
Разъём CN81 модуля NMS-240-24
| Контакт |
Функция |
| 1, 2 |
GND |
| 3 |
RC2, локальное включение/выключение; разомкнуто — включено, короткое замыкание — выключено |
| 4 |
Vcc2, вспомогательное напряжение 4,5...5,5 В, максимальный ток 10 мА |
| 5 |
DC OK, TTL-сигнал исправности выхода, максимум 10 мА, высокий уровень 4,5...5,5 В при включённом модуле |
| 6 |
CS, сигнал токового распределения для параллельной работы |
| 7 |
PC, вход программирования выходного тока |
| 8 |
PV, вход программирования выходного напряжения |
| 9 |
+S, положительный провод дистанционного сенса |
| 10 |
-S, отрицательный провод дистанционного сенса |
Механические данные и монтаж
| Параметр |
NMP1K2 |
| Габариты корпуса |
250 x 127 x 41 мм |
| Монтажные винты корпуса |
M4 |
| Максимальная глубина ввинчивания |
4 мм |
| Рекомендуемый момент затяжки монтажных винтов |
7~10 кгс·см |
| Клеммы входа AC |
FG, AC/N, AC/L |
| Размер винта входной клеммы |
M3.5 |
| Максимальный момент затяжки входной клеммы |
12 кгс·см |
| Направление воздушного потока |
от вентиляторной стороны через корпус |
| Параметр |
NMS-240-24 |
| Габариты модуля |
118,5 x 37,9 x 18 мм |
| Выходные клеммы |
+V, -V |
| Рекомендуемый винт выходной клеммы |
M3.5 |
| Максимальный момент затяжки выходной клеммы |
10 кгс·см |
| Максимальная глубина ввинчивания |
10 мм |
Функциональные сведения
- Источник питания может управляться глобально через вход RC1 фронт-энда и локально через вход RC2 конкретного модуля NMS-240.
- Для работы блока требуется установка штатной перемычки глобального разрешения между RC1 и GND-P; без неё выходы отсутствуют.
- Дистанционный сенс доступен только для модулей NMS-240 и компенсирует падение напряжения на проводах до 0,5 В.
- Программирование напряжения по входу PV выполняется внешним напряжением относительно GND.
- Программирование тока по входу PC выполняется внешним напряжением относительно GND.
- Сигнал DC OK индицирует состояние выхода модуля TTL-уровнем.
- Сигнал T-Alarm формируется фронт-эндом и предназначен для индикации перегрева.
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельной цепью из 0,1 мкФ и 47 мкФ.
- Допуски включают начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- КПД зависит от типа установленных выходных модулей. Для NMP1K2 значение 91 % относится к полной нагрузке при использовании модулей с кодом H или K на номинальных напряжениях 24 В или 48 В.
- Время удержания для оговорённых комбинаций составляет 16 мс при 230 В AC и 75 % суммарной выходной мощности либо 10 мс при 230 В AC и полной суммарной выходной мощности.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания по ЭМС выполнялись при монтаже на металлическую пластину 360 x 720 мм толщиной 1 мм. В составе конечного изделия требуется повторная проверка соответствия ЭМС.
- При низком входном напряжении требуется снижение нагрузки согласно кривой дерейтинга.
- При параллельной работе пульсации выходного напряжения могут превышать спецификацию при лёгкой нагрузке.
- Для эксплуатации на высоте свыше 2000 м температурный дерейтинг составляет 3,5 °C на 1000 м для исполнений без вентиляторов и 5 °C на 1000 м для исполнений с вентиляторами.
- Для параллельной работы модулей NMS-240 необходимо объединять контакты CS и GND между модулями.
- Разница выходных напряжений между параллельно работающими модулями NMS-240 должна быть менее 0,2 В.
- Суммарный выходной ток при параллельной работе не должен превышать произведение номинального тока одного модуля на число модулей и одновременно ограничивается суммарной мощностью системы 1200 Вт для NMP1K2.
- Для NMP1K2 максимально допускается параллельная работа до 6 модулей NMS-240.
- При суммарной нагрузке менее 10 % от номинала в параллельной системе может работать только один модуль, а остальные переходят в режим ожидания.
- В параллельной конфигурации функция программирования выходного тока не должна использоваться.
