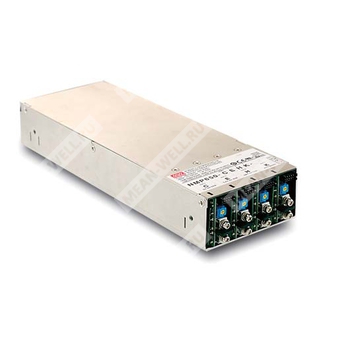

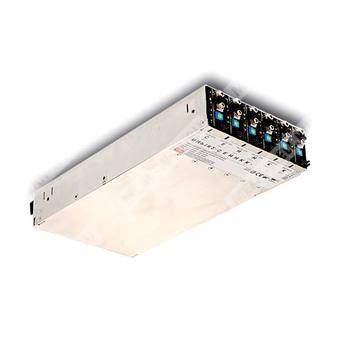

Серия NMP представляет собой модульные конфигурируемые источники питания низкопрофильного исполнения 1U. Линейка включает варианты на 650 Вт и 1200 Вт. Выходные модули обеспечивают до 240 Вт на слот и поддерживают основные промышленные напряжения 5 В, 12 В, 24 В, 48 В, а также двухканальный выход. Серия соответствует требованиям безопасности для медицинских и ITE-применений и обеспечивает высокую гибкость при формировании требуемой конфигурации питания.
| Фрагмент партномера | Значение |
| NMP | Серия модульных AC/DC источников питания |
| 1k2 | Фронт-энд на 1200 Вт, 6 слотов для выходных модулей |
| H | Слот 1: модуль NMS-240-24, 24 В |
| K | Слот 2: модуль NMS-240-48, 48 В |
| K | Слот 3: модуль NMS-240-48, 48 В |
| K | Слот 4: модуль NMS-240-48, 48 В |
| K | Слот 5: модуль NMS-240-48, 48 В |
| K | Слот 6: модуль NMS-240-48, 48 В |
| 14 | Код опции параллельного/специального соединения по таблице 1 для NMP1K2 |
| Параметр | Значение для NMP1K2 |
| Диапазон входного напряжения | 90...264 В AC; 120...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | более 0,95 при 230 В AC; более 0,98 при 115 В AC при полной нагрузке |
| Типовой КПД | 91% при полной нагрузке при использовании только модулей H/K на номиналах 24 В / 48 В |
| Входной ток | 6,7 А при 230 В AC; 13,5 А при 115 В AC |
| Пусковой ток | 40 А при 230 В AC; 25 А при 115 В AC |
| Ток утечки | Ток утечки на землю менее 400 мкА при 264 В AC; ток прикосновения менее 100 мкА при 264 В AC |
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C, со снижением мощности начиная с +50 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Параметр | Значение |
| Нормы безопасности | IEC 60601-1:2005+A1, BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1, 2-е изд., CSA C22.2 No. 62368-1-14, 2-е изд., BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
| Уровень изоляции | Первичная цепь - вторичная цепь: 2 x MOPP; первичная цепь - земля: 1 x MOPP |
| Испытательное напряжение изоляции | Вход - выход: 4 кВ AC; вход - FG: 2 кВ AC; выход - FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход - выход, вход - FG, выход - FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Раздел | Параметр | Норма | Класс / уровень |
| Эмиссия | Кондуктивные помехи | BS EN/EN 55032 (CISPR32) / EN55011 (CISPR11) | Класс B |
| Эмиссия | Излучаемые помехи | BS EN/EN 55032 (CISPR32) / EN55011 (CISPR11) | Класс B |
| Эмиссия | Гармонические составляющие тока | BS EN/EN 61000-3-2 | Класс A |
| Эмиссия | Колебания напряжения | BS EN/EN 61000-3-3 | — |
| Иммунитет | ESD | BS EN/EN 61000-4-2 | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Иммунитет | Радиочастотное поле | BS EN/EN 61000-4-3 | Уровень 3, 10 В/м |
| Иммунитет | Быстрые переходные процессы | BS EN/EN 61000-4-4 | Уровень 3, 2 кВ |
| Иммунитет | Импульсные перенапряжения | BS EN/EN 61000-4-5 | Уровень 4, 4 кВ линия-FG; 2 кВ линия-линия |
| Иммунитет | Кондуктивные ВЧ помехи | BS EN/EN 61000-4-6 | Уровень 2, 3 В |
| Иммунитет | Магнитное поле промышленной частоты | BS EN/EN 61000-4-8 | Уровень 4, 30 А/м |
| Иммунитет | Провалы напряжения и прерывания | BS EN/EN 61000-4-11 | 100% провал 1 период, 30% провал 25 периодов, 100% прерывание 250 периодов |
| Общие требования | Медицинская ЭМС | BS EN/EN 60601-1-2, EN55035, SEMI F47 | Соответствует |
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Код конфигурации | H |
| Номинальный ток | 10 А |
| Диапазон тока | 0...10 А |
| Номинальная мощность | 240 Вт |
| Пульсации и шум | 150 мВ пик-пик максимум |
| Диапазон регулировки напряжения | 15...30 В |
| Точность установки напряжения | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления и нарастания | 1500 мс, 60 мс при полной нагрузке |
| Время удержания | 16 мс при 230 В AC и 75% суммарной выходной мощности; 10 мс при 230 В AC и полной суммарной выходной мощности |
| Перегрузочная характеристика | 105...125% от номинальной выходной мощности |
| Защита от перегрузки | Ограничение тока по методу constant current limiting |
| Защита от перенапряжения | 31...37 В |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Дистанционное включение/выключение | RC+ / RC-: разомкнуто - включено; RC+ / RC-: замкнуто - выключено |
| Remote Sense | Компенсация падения напряжения в проводах нагрузки до 0,5 В |
| Программирование выходного напряжения | Поддерживается |
| Программирование выходного тока | Поддерживается |
| Вспомогательное питание модуля | 5 В / 10 мА; допуск ±10%; пульсации 50 мВ пик-пик максимум |
| Распределение тока | Поддерживается |
| Сигнал DC OK | Включение модуля: 4,5...5,5 В; выключение: 0...0,5 В |
| Нормы безопасности | IEC 60601-1:2005+A1, BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1, 2-е изд., CSA C22.2 No. 62368-1-14, 2-е изд., BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
| Размеры модуля | 118,5 x 37,9 x 18 мм |
| Масса | 0,142 кг тип. |
| Упаковка | 72 шт.; 11,2 кг; 1,04 куб. фута |
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Код конфигурации | K |
| Номинальный ток | 5 А |
| Диапазон тока | 0...5 А |
| Номинальная мощность | 240 Вт |
| Пульсации и шум | 250 мВ пик-пик максимум |
| Диапазон регулировки напряжения | 30...55 В |
| Точность установки напряжения | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления и нарастания | 1500 мс, 60 мс при полной нагрузке |
| Время удержания | 16 мс при 230 В AC и 75% суммарной выходной мощности; 10 мс при 230 В AC и полной суммарной выходной мощности |
| Перегрузочная характеристика | 105...125% от номинальной выходной мощности |
| Защита от перегрузки | Ограничение тока по методу constant current limiting |
| Защита от перенапряжения | 57...66 В |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Дистанционное включение/выключение | RC+ / RC-: разомкнуто - включено; RC+ / RC-: замкнуто - выключено |
| Remote Sense | Компенсация падения напряжения в проводах нагрузки до 0,5 В |
| Программирование выходного напряжения | Поддерживается |
| Программирование выходного тока | Поддерживается |
| Вспомогательное питание модуля | 5 В / 10 мА; допуск ±10%; пульсации 50 мВ пик-пик максимум |
| Распределение тока | Поддерживается |
| Сигнал DC OK | Включение модуля: 4,5...5,5 В; выключение: 0...0,5 В |
| Нормы безопасности | IEC 60601-1:2005+A1, BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1, 2-е изд., CSA C22.2 No. 62368-1-14, 2-е изд., BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
| Размеры модуля | 118,5 x 37,9 x 18 мм |
| Масса | 0,142 кг тип. |
| Упаковка | 72 шт.; 11,2 кг; 1,04 куб. фута |
| Параметр | Требование / условие |
| Поддержка параллельной работы | Да, при взаимном соединении линий CS и GND |
| Допустимое расхождение выходных напряжений параллельных модулей | Менее 0,2 В |
| Ограничение суммарного выходного тока | Не должно превышать произведение номинального тока одного модуля на число модулей при условии, что суммарная мощность не превышает 1200 Вт |
| Максимальное число параллельных модулей в NMP1K2 | 6 |
| Требование к соединительным проводам | Короткие проводники большого сечения |
| Режим малой нагрузки | При суммарной нагрузке менее 10% номинала может работать только один модуль, остальные могут перейти в режим ожидания |
| Дистанционное управление в параллели | Должно одновременно включать/выключать все параллельные модули |
| Сигналы LED и DC OK в параллели | Переключаются одновременно для всех параллельных модулей |
| Программирование тока PC в параллельном режиме | Не допускается |
| Особенность защиты от КЗ при распределении тока для модулей C и E | Режим hiccup либо ограничение тока constant current limiting |
| Номер вывода | Функция | Описание |
| 1 | GND | Общий провод |
| 2 | GND | Общий провод |
| 3 | RC2 | Локальное включение/выключение; разомкнуто - включено, замкнуто - выключено |
| 4 | Vcc2 | Вспомогательное напряжение 4,5...5,5 В, максимальный ток 10 мА |
| 5 | DC OK | TTL-сигнал состояния выхода, максимальный ток источника 10 мА |
| 6 | CS | Сигнал распределения тока при параллельной работе |
| 7 | PC | Вход программирования выходного тока |
| 8 | PV | Вход программирования выходного напряжения |
| 9 | +S | Положительный провод Remote Sense |
| 10 | -S | Отрицательный провод Remote Sense |
