NMP1K2-K#####-00
нет на складе

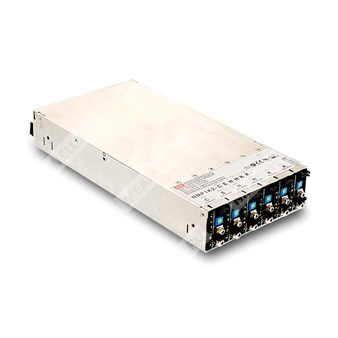

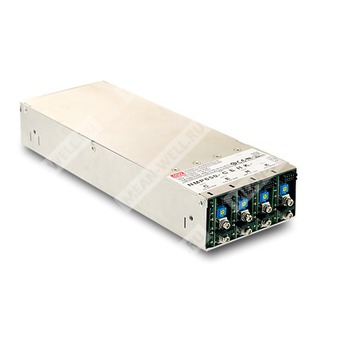

NMP1K2-K#####-00 - модульный AC/DC источник питания серии NMP на 1200 Вт с конфигурируемой архитектурой и установленным модулем 48 В.
NMP1K2-K#####-00 относится к семейству модульных низкопрофильных источников питания MEAN WELL серии NMP высотой 1U. По структуре партномера это исполнение на базе фронт-энда NMP1K2 с шестью слотами для выходных модулей, где в первом слоте установлен модуль K, соответствующий одно выходному модулю NMS-240-48 с номинальным выходом 48 В. Суффикс 00 соответствует отсутствию параллельного или специального опционного кода. Символы ##### в данном обозначении представляют нераспознанную из фрагмента документа часть конфигурации слотов 2…6, поэтому достоверно определяются параметры фронт-энда и установленного модуля K, а суммарная конфигурация остальных слотов по данному партномеру не раскрыта.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NMP1K2 | Фронт-энд серии NMP, версия на 1200 Вт, 6 слотов |
| K | Выходной модуль конфигурации K: NMS-240-48, одно выходный, 48 В, 5 А, 240 Вт |
| ##### | Неидентифицированная часть обозначения конфигурации остальных слотов 2…6; по предоставленному обозначению однозначно не расшифровывается |
| 00 | Код параллельной работы или опции: без параллельной/специальной конфигурации |
Особенности
- Соответствие требованиям безопасности медицинского оборудования с уровнем изоляции 2 x MOPP.
- Соответствие требованиям ITE-оборудования.
- Исполнение 1U, низкий профиль.
- Универсальный вход переменного тока, полный диапазон входного напряжения.
- Программирование выходного напряжения и выходного тока для одно выходных модулей.
- Встроенная функция параллельной работы для выходных модулей.
- Глобальное разрешение работы и локционное дистанционное включение/отключение модулей.
- Вспомогательный выход постоянного тока.
- Сигнализация перегрева.
- Сигнал исправности выхода DC OK.
- Охлаждение вентилятором с термостатическим управлением.
- Функция аварийной сигнализации вентилятора/температуры.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева для всех выходных модулей.
Области применения
- Медицинское оборудование.
- Диагностические и биологические установки.
- Сканеры MRI, CT и PET.
- Испытательные и измерительные системы.
- Телекоммуникационное оборудование.
- Промышленная автоматизация и оборудование для испытаний на наработку.
- Лазерное оборудование.
Описание
Семейство NMP представляет собой модульные и конфигурируемые источники питания MEAN WELL с низкопрофильным исполнением 1U. Линейка включает две платформы по мощности: 650 Вт и 1200 Вт. Выходные модули обеспечивают мощность до 240 Вт на модуль и поддерживают регулируемые исполнения для типовых промышленных напряжений 5 В, 12 В, 24 В, 48 В, а также двухканальный вариант. Серия соответствует требованиям безопасности для медицинских применений, включая изоляцию 2 x MOPP между первичной и вторичной цепями, а также требованиям оборудования информационных технологий. Архитектура ориентирована на гибкую конфигурацию источника питания под конкретную систему.
Конфигурация изделия
| Параметр | Значение |
| Серия | NMP |
| Базовая платформа | NMP1K2 |
| Количество слотов | 6 |
| Идентифицированный установленный модуль | Слот 1: K = NMS-240-48 |
| Тип идентифицированного модуля | Одно выходный модуль 48 В |
| Параллельный/опционный код | 00 |
| Остальные слоты | Не определены по обозначению ##### |
Параметры фронт-энда NMP1K2
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока; 120…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | более 0,95 при 230 В переменного тока; более 0,98 при 115 В переменного тока при полной нагрузке |
| Типовой КПД | 91% при полной нагрузке с модулями H/K при номинале 24 В/48 В; 90,5% при полной нагрузке только с модулями H/K при номинале 24 В/48 В |
| Входной ток | 6,7 А при 230 В переменного тока; 13,5 А при 115 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока; 25 А при 115 В переменного тока |
| Ток утечки | Ток утечки на землю менее 400 мкА при 264 В переменного тока; ток касания менее 100 мкА при 264 В переменного тока |
Выход фронт-энда и функциональные параметры
| Параметр | Значение |
| Максимальная суммарная выходная мощность | 1200 Вт |
| Дистанционное управление | RC+ / RC-: замыкание — включение; RC+ / RC-: размыкание — выключение |
| Сигнал аварии | TTL-сигнал перегрева; подробности приведены в описании функций |
| Вспомогательный выход | 5 В, 2 А; допуск ±10%; пульсации 50 мВ пик-пик, не более |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C, со снижением мощности после 50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Изоляция и безопасность
| Параметр | Значение |
| Уровень изоляции | Первичная цепь — вторичная цепь: 2 x MOPP; первичная цепь — земля: 1 x MOPP |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | IEC 60601-1:2005+A1; BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; IEC 62368-1:2014; UL 62368-1, 2-е издание; CSA C22.2 No. 62368-1-14, 2-е издание; BS EN/EN 62368-1:2014+A11; EAC TP TC 004 |
ЭМС
| Параметр | Стандарт / уровень |
| Кондуктивные помехи | BS EN/EN 55032, CISPR32, EN55011, CISPR11, класс B |
| Излучаемые помехи | BS EN/EN 55032, CISPR32, EN55011, CISPR11, класс B |
| Гармонические составляющие тока | BS EN/EN 61000-3-2, класс A |
| Фликер | BS EN/EN 61000-3-3 |
| Электростатический разряд | BS EN/EN 61000-4-2, уровень 4, 15 кВ по воздуху, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN 61000-4-3, уровень 3, 10 В/м |
| Быстрые переходные процессы | BS EN/EN 61000-4-4, уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN 61000-4-5, уровень 4, 4 кВ линия-земля, 2 кВ линия-линия |
| Кондуктивные ВЧ-помехи | BS EN/EN 61000-4-6, уровень 2, 3 В |
| Магнитное поле промышленной частоты | BS EN/EN 61000-4-8, уровень 4, 30 А/м |
| Провалы напряжения и прерывания | BS EN/EN 61000-4-11; 100% провал на 1 период, 30% провал на 25 периодов, 100% прерывание на 250 периодов |
| Комплексные требования | BS EN/EN 60601-1-2, EN55035, SEMI F47 |
Надежность, габариты, масса и упаковка
| Параметр | Значение |
| MTBF | 1275,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 124,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 250 × 127 × 41 мм |
| Масса | 2 кг, типовое значение |
| Упаковка | 6 шт.; 13 кг; 0,88 куб. фута |
Параметры идентифицированного выходного модуля K = NMS-240-48
Выход
| Параметр | Значение |
| Модель модуля | NMS-240-48 |
| Код конфигурации | K |
| Номинальное выходное напряжение | 48 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0…5 А |
| Номинальная мощность | 240 Вт |
| Пульсации и шум | 250 мВ пик-пик, не более |
| Диапазон регулировки напряжения | 30…55 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска, нарастания | 1500 мс, 60 мс при полной нагрузке |
| Время удержания | 16 мс при 230 В переменного тока и 75% суммарной выходной мощности; 10 мс при 230 В переменного тока и суммарной выходной мощности |
Защиты модуля NMS-240-48
| Параметр | Значение |
| Защита от перегрузки | 105…125% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока по постоянному току |
| Защита от перенапряжения | 57…66 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции модуля NMS-240-48
| Параметр | Значение |
| Дистанционное включение/выключение | RC+/RC-: размыкание — включение; RC+/RC-: замыкание — выключение |
| Удаленная компенсация падения напряжения | До 0,5 В на проводах нагрузки |
| Программирование выходного напряжения | Поддерживается; диапазон соответствует диапазону регулировки напряжения 30…55 В |
| Программирование выходного тока | Поддерживается |
| Вспомогательное питание модуля | 5 В при 10 мА; допуск ±10%; пульсации 50 мВ пик-пик, не более |
| Распределение тока | Поддерживается |
| Сигнал исправности выхода | TTL; включено 4,5…5,5 В, выключено 0…0,5 В |
| Стандарты безопасности | IEC 60601-1:2005+A1; BS EN/EN 60601-1:2006+A1+A12+A2; ANSI/AAMI ES60601-1:2005+A2; CAN/CSA C22.2 No. 60601-1:2014+A2; IEC 62368-1:2014; UL 62368-1, 2-е издание; CSA C22.2 No. 62368-1-14, 2-е издание; BS EN/EN 62368-1:2014+A11; EAC TP TC 004 |
Механические данные модуля NMS-240-48
| Параметр | Значение |
| Габаритные размеры | 118,5 × 37,9 × 18 мм |
| Масса | 0,142 кг, типовое значение |
| Упаковка | 72 шт.; 11,2 кг; 1,04 куб. фута |
Управление и сигналы
Разъем CN32 фронт-энда
| Контакт | Назначение |
| 1, 2 | +5V-AUX-P, вспомогательное напряжение 4,5…5,5 В, относительно GND-P, ток до 2 А для NMP1K2 |
| 3, 4 | GND-P |
| 5 | T-Alarm, TTL-сигнал перегрева, ток источника до 10 мА; высокий уровень 4,5…5,5 В при превышении порога тревоги, низкий уровень 0…0,5 В при нормальной температуре |
| 6 | RC1, глобальное включение/выключение; замыкание на GND-P — включение, размыкание — выключение |
Разъем CN81 модуля NMS-240-48
| Контакт | Назначение |
| 1, 2 | GND |
| 3 | RC2, локальное включение/выключение; размыкание — включение, замыкание — выключение |
| 4 | Vcc2, вспомогательное напряжение 4,5…5,5 В, до 10 мА |
| 5 | DC OK, TTL-сигнал состояния выхода, высокий уровень 4,5…5,5 В при включенном модуле, низкий уровень 0…0,5 В при выключенном |
| 6 | CS, сигнал распределения тока при параллельной работе |
| 7 | PC, программирование выходного тока |
| 8 | PV, программирование выходного напряжения |
| 9 | +S, положительный провод дистанционной компенсации |
| 10 | -S, отрицательный провод дистанционной компенсации |
Монтажные и механические данные
| Параметр | NMP1K2 |
| Исполнение корпуса | Case No. 260A |
| Размеры | 250 × 127 × 41 мм |
| Крепежные отверстия | Рекомендуемый винт M4 |
| Максимальная глубина входа винта | 4 мм |
| Рекомендуемый момент затяжки крепежа | 7…10 кгс·см |
| Клеммы входа переменного тока | Винт M3.5 |
| Максимальный момент затяжки входных клемм | 12 кгс·см |
| Назначение входных клемм | 1 — FG, 2 — AC/N, 3 — AC/L |
Функциональные особенности
- Для работы всего блока требуется штатная перемычка между RC1 и GND-P. При отсутствии короткозамыкающего соединителя выходы отсутствуют.
- Глобальное управление всем блоком выполняется через RC1 фронт-энда.
- Локальное управление одно выходным модулем выполняется через RC2 его разъема CN81.
- Дистанционная компенсация для NMS-240 компенсирует падение напряжения на линии нагрузки до 0,5 В.
- Программирование напряжения для NMS-240 осуществляется внешним напряжением на выводе PV относительно GND.
- Программирование ограничения тока для NMS-240 осуществляется внешним напряжением на выводе PC относительно GND; диапазон регулирования 40…100% номинального тока.
- Сигнал DC OK является TTL-уровнем и указывает состояние конкретного выходного модуля.
- Сигнал T-Alarm является TTL-уровнем и индицирует перегрев фронт-энда.
Параллельная работа модулей NMS-240
- Параллельная работа поддерживается для модулей NMS-240 при взаимном соединении цепей CS и GND.
- Разность выходных напряжений между параллельно включенными модулями должна быть менее 0,2 В.
- Суммарный выходной ток при параллельной работе ограничивается произведением номинального тока одного модуля на число модулей, при условии что суммарная мощность не превышает 1200 Вт для NMP1K2.
- Максимум для NMP1K2 — 6 одно выходных модулей NMS-240, включенных в параллель.
- При параллельном включении рекомендуется применять короткие проводники большого сечения.
- При нагрузке менее 10% от номинальной возможен режим, при котором работает только один ведущий модуль, а остальные переходят в режим ожидания.
- При параллельной работе функция программирования выходного тока PC использоваться не должна.
- Для модулей C и E в параллельной конфигурации защита по короткому замыканию реализуется в режиме hiccup либо ограничением тока; для модуля K в документе указано только общее наличие функции current sharing.
- Дистанционное управление должно одновременно включать и выключать все модули, работающие в параллели; светодиодная индикация и сигнал DC OK также изменяются одновременно.
Примечания
- Если не указано иное, все параметры приведены для входа 230 В переменного тока, номинальной нагрузки и температуры окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуски включают начальную погрешность, нестабильность по сети и нестабильность по нагрузке.
- КПД зависит от состава установленных выходных модулей. Для платформы NMP1K2 указана комбинация модулей 5 В, 12 В, 24 В и 48 В, при которой справедливы приведенные значения; максимальная мощность платформы составляет 1200 Вт. Время удержания для указанной комбинации составляет 16 мс при 75% суммарной выходной мощности и 10 мс при полной суммарной выходной мощности.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания по ЭМС выполнялись при монтаже на металлической пластине 360 × 720 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- При низком входном напряжении может требоваться снижение выходной мощности.
- При параллельной работе пульсации выходного напряжения на малой нагрузке могут превышать стандартное значение.
- При эксплуатации на высоте более 2000 м температурное снижение мощности составляет 5 °C на каждые 1000 м для моделей с вентилятором.
