Каталог Mean Well NMP NMP650-C###-00

NMP650-C###-00

нет на складе

Оформить запрос Подобрать аналог

Техническая документация
pdf, 335 Кб

3D модель NMP650-C###-00
zip, 535 Кб

Инструкция по эксплуатации
pdf, 2.81 Мб

Отчет о тестировании
pdf, 1.27 Мб

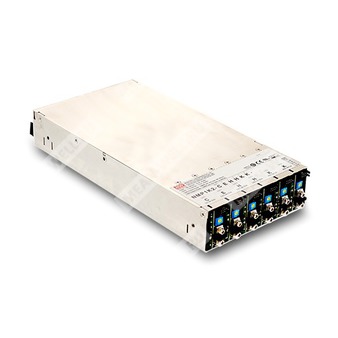

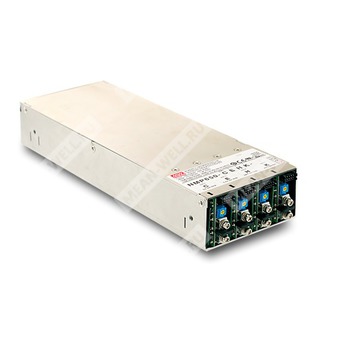

NMP650-C###-00 - модульный AC/DC источник питания 650 Вт с конфигурируемой архитектурой и установленным выходным модулем 5 В.

Назначение

NMP650-C###-00 представляет собой источник питания серии NMP компании MEAN WELL в низкопрофильном исполнении 1U. Устройство относится к модульным и конфигурируемым AC/DC источникам питания, предназначенным для построения систем электропитания медицинского, промышленного и измерительного назначения. Для исполнения NMP650-C###-00 по коду партномера определяется платформа NMP650 с четырьмя слотами и установленным в первом слоте одиночным выходным модулем NMS-240-05 на 5 В. Код 00 указывает на отсутствие межмодульного параллельного или специального опционного соединения.

Расшифровка партномера

Фрагмент партномера	Значение
NMP	Серия модульных конфигурируемых источников питания
650	Платформа фронт-энда NMP650, суммарная выходная мощность до 650 Вт, 4 слота
C	Выходной модуль NMS-240-05, номинальное выходное напряжение 5 В
###	Остальные позиции конфигурации слотов 2, 3 и 4 не определены в указанном обозначении
00	Код опции параллельного соединения или специальной конфигурации: отсутствует, слоты не объединены

Особенности

Соответствие требованиям безопасности для медицинского оборудования с изоляцией 2 x MOPP.
Пригодность для BF-применений при корректной системной реализации, ток прикосновения менее 100 мкА при 264 В AC.
Низкопрофильное исполнение 1U.
Универсальный вход переменного тока, полный диапазон.
Программирование выходного напряжения и выходного тока.
Встроенная функция параллельной работы выходных модулей.
Глобальное разрешение работы, локальное дистанционное включение и отключение.
Вспомогательный выход постоянного напряжения.
Сигнализация перегрева.
Сигнал исправности выхода.
Охлаждение вентилятором с термостатическим управлением и функцией сигнализации вентиляции.
Защита от короткого замыкания, перегрузки, перенапряжения и перегрева для выходных модулей.

Области применения

Медицинское оборудование.
Диагностические и биологические установки.
Сканеры МРТ, КТ и ПЭТ.
Испытательные и измерительные системы.
Телекоммуникационное оборудование.
Промышленная автоматизация и оборудование для испытаний на старение.
Лазерное оборудование.

Описание

Семейство NMP представляет собой модульные и конфигурируемые источники питания высотой 1U. Линейка включает исполнения на 650 Вт и 1200 Вт. Выходные модули обеспечивают мощность до 240 Вт на модуль и поддерживают основные промышленные напряжения 5 В, 12 В, 24 В, 48 В, а также двухканальный выход. Серия соответствует требованиям безопасности для медицинского оборудования с изоляцией 2 x MOPP между первичной и вторичной цепями, а также стандартам для ИТ-оборудования, что обеспечивает высокую гибкость при построении специализированных систем питания.

Конфигурация NMP650-C###-00

Параметр	Значение
Базовая платформа	NMP650
Количество слотов	4
Слот 1	NMS-240-05, 5 В, код C
Слоты 2-4	Не определены обозначением ###
Код опции	00
Параллельное объединение слотов по коду 00	Отсутствует
Максимальная суммарная мощность платформы	650 Вт

Входные параметры фронт-энда NMP650

Параметр	Значение
Диапазон входного напряжения	90...264 В AC, 120...370 В DC
Диапазон входной частоты	47...63 Гц
Коэффициент мощности	более 0,95 при 230 В AC и полной нагрузке; более 0,98 при 115 В AC и полной нагрузке
КПД, типовое значение	88,5% при полной нагрузке и использовании модулей каждого типа на номинальном напряжении
Входной ток	7,5 А при 115 В AC; 3,5 А при 230 В AC
Пусковой ток	25 А при 115 В AC; 40 А при 230 В AC
Ток утечки	Ток утечки на землю менее 400 мкА при 264 В AC; ток прикосновения менее 100 мкА при 264 В AC

Выходные и функциональные параметры фронт-энда NMP650

Параметр	Значение
Максимальная суммарная выходная мощность	650 Вт
Защита от перегрева	Отключение выходного напряжения с автоматическим восстановлением после снижения температуры
Дистанционное управление	RC+ / RC-: замкнуто - включено; RC+ / RC-: разомкнуто - выключено
Сигнал аварии	TTL-сигнал при перегреве, подробная реализация приведена в руководстве по функциям
Вспомогательное питание	5 В, 1,5 А; допуск ±10%; пульсации 50 мВ пик-пик, максимум

Параметры окружающей среды

Параметр	Значение
Рабочая температура	от -30 до +70 °C, с дерейтингом после +50 °C
Рабочая влажность	20...90% относительной влажности, без конденсации
Температура хранения	от -40 до +85 °C
Влажность хранения	10...95% относительной влажности, без конденсации
Температурный коэффициент	±0,03%/°C в диапазоне 0...50 °C
Вибрация	10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z

Изоляция и безопасность

Параметр	Значение
Стандарты безопасности	IEC 60601-1:2005+A1, BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1, 2-е издание, CSA C22.2 No. 62368-1-14, 2-е издание, BS EN/EN 62368-1:2014+A11, EAC TP TC 004
Уровень изоляции	Первичная цепь - вторичная цепь: 2 x MOPP; первичная цепь - земля: 1 x MOPP
Испытательное напряжение изоляции	Вход - выход: 4 кВ AC; вход - земля: 2 кВ AC; выход - земля: 0,5 кВ AC
Сопротивление изоляции	Вход - выход, вход - земля, выход - земля: 100 МОм при 500 В DC, 25 °C и 70% RH

ЭМС

Раздел	Параметр	Стандарт	Уровень
Эмиссия	Кондуктивные помехи	BS EN/EN 55032, CISPR32; BS EN/EN 55011, CISPR11	Класс B
Эмиссия	Излучаемые помехи	BS EN/EN 55032, CISPR32; BS EN/EN 55011, CISPR11	Класс B
Эмиссия	Гармонические составляющие тока	BS EN/EN 61000-3-2	Класс A
Эмиссия	Фликер	BS EN/EN 61000-3-3	Соответствует
Устойчивость	Общий стандарт	BS EN/EN 60601-1-2, EN 55035, SEMI F47	Соответствует
Устойчивость	Электростатический разряд	BS EN/EN 61000-4-2	Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт
Устойчивость	Радиочастотное поле	BS EN/EN 61000-4-3	Уровень 3, 10 В/м
Устойчивость	Быстрые переходные процессы	BS EN/EN 61000-4-4	Уровень 3, 2 кВ
Устойчивость	Импульсные перенапряжения	BS EN/EN 61000-4-5	Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия
Устойчивость	Кондуктивные помехи	BS EN/EN 61000-4-6	Уровень 2, 3 В
Устойчивость	Магнитное поле промышленной частоты	BS EN/EN 61000-4-8	Уровень 4, 30 А/м
Устойчивость	Провалы напряжения и прерывания	BS EN/EN 61000-4-11	100% провал на 1 период, 30% провал на 25 периодов, 100% прерывание на 250 периодов

Параметры выходного модуля, определяемого кодом C: NMS-240-05

Параметр	Значение
Тип модуля	Одиночный выходной модуль NMS-240-05
Код конфигурации	C
Номинальное выходное напряжение	5 В
Номинальный выходной ток	36 А
Диапазон выходного тока	0...36 А
Номинальная мощность	180 Вт
Пульсации и шум, максимум	100 мВ пик-пик
Диапазон регулировки выходного напряжения	3...6 В
Точность выходного напряжения	±2,0%
Нестабильность по сети	±0,5%
Нестабильность по нагрузке	±1,0%
Время запуска и нарастания	1500 мс, 60 мс при полной нагрузке
Время удержания, типовое	16 мс при 230 В AC и 75% суммарной выходной мощности; 10 мс при 230 В AC и суммарной выходной мощности

Защиты и функции выходного модуля NMS-240-05

Параметр	Значение
Защита от перегрузки	105...125% от номинальной выходной мощности, режим ограничения тока
Защита от перенапряжения	6,3...8 В
Тип восстановления после перенапряжения	Отключение выходного напряжения, восстановление после повторного включения питания
Защита от перегрева	Отключение выходного напряжения с автоматическим восстановлением после снижения температуры
Дистанционное включение и отключение	RC+ / RC-: разомкнуто - включено; RC+ / RC-: замкнуто - выключено
Удалённая компенсация падения напряжения	Компенсация падения напряжения на проводах нагрузки до 0,5 В
Программирование выходного напряжения	Поддерживается, диапазон 3...6 В
Программирование выходного тока	Поддерживается
Вспомогательное питание модуля	5 В при 10 мА; допуск ±10%; пульсации 50 мВ пик-пик, максимум
Распределение тока между модулями	Поддерживается
Сигнал исправности выхода	TTL-уровень; включение 4,5...5,5 В, выключение 0...0,5 В

Управляющие сигналы и служебные интерфейсы

Интерфейс	Назначение	Параметры
RC1 фронт-энда	Глобальное включение и отключение всей системы	Замыкание на GND-P - включение, размыкание - выключение
T-Alarm	Сигнализация перегрева фронт-энда	TTL-уровень, максимальный ток источника 10 мА; высокий уровень 4,5...5,5 В при превышении порога тревоги, низкий уровень 0...0,5 В при нормальной температуре; при превышении безопасного предела выход отключается
+5V-AUX-P	Вспомогательное питание фронт-энда	4,5...5,5 В, до 1,5 А для NMP650
RC2 модуля NMS-240	Локальное включение и отключение выходного модуля	Разомкнуто - включено, замкнуто - выключено
DC OK	Сигнал исправности выходного модуля	TTL-уровень, 4,5...5,5 В - выход включен, 0...0,5 В - выход выключен, максимум 10 мА
VCC2	Вспомогательное питание модуля	4,5...5,5 В, до 10 мА
PV	Программирование выходного напряжения	От внешнего напряжения относительно GND
PC	Программирование уровня ограничения тока	От внешнего напряжения относительно GND; регулировка в пределах 40...100% номинального тока
CS	Распределение тока при параллельной работе	Требует объединения выводов CS и GND параллельных модулей
+S / -S	Удалённая компенсация	Компенсация падения напряжения на линии до 0,5 В

Механические данные

Параметр	Значение
Габаритные размеры фронт-энда NMP650	250 x 89 x 41 мм
Масса фронт-энда NMP650, типовая	1,45 кг
Габаритные размеры модуля NMS-240	118,5 x 37,9 x 18 мм
Масса модуля NMS-240, типовая	0,142 кг
Рекомендуемый крепёж фронт-энда	M4
Максимальная глубина ввинчивания крепежа фронт-энда	4 мм
Рекомендуемый момент затяжки крепежа фронт-энда	7...10 кгс·см
Клеммы входа AC	FG, AC/N, AC/L
Размер винта входной клеммы AC	M3.5
Максимальный момент затяжки входной клеммы AC	12 кгс·см
Выходные силовые клеммы модуля NMS-240	+V, -V
Рекомендуемый винт силовых клемм модуля	M3.5
Максимальный момент затяжки силовых клемм модуля	10 кгс·см
Максимальная глубина ввинчивания в модуль	10 мм
Разъём управления фронт-энда	CN32, HRS DF11-6DP-2DS или эквивалент
Сочленяемый корпус для CN32	HRS DF11-6DS или эквивалент
Контакты для CN32	HRS DF11-**SC или эквивалент
Разъём управления модуля NMS-240	CN81, HRS DF11-10DP-2DS или эквивалент
Сочленяемый корпус для CN81	HRS DF11-10DS или эквивалент
Контакты для CN81	HRS DF11-**SC или эквивалент

Надёжность и упаковка

Параметр	Значение
MTBF фронт-энда NMP650 по Telcordia SR-332	1314,6 тыс. ч минимум
MTBF фронт-энда NMP650 по MIL-HDBK-217F при 25 °C	128,2 тыс. ч минимум
Упаковка фронт-энда NMP650	9 шт. / 14 кг / 0,98 куб. фута
Упаковка модуля NMS-240	72 шт. / 11,2 кг / 1,04 куб. фута

Примечания

Если не указано иное, параметры приведены для входного напряжения 230 В AC, номинальной нагрузки и температуры окружающей среды 25 °C.
Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным сочетанием конденсаторов 0,1 мкФ и 47 мкФ.
Допуск включает начальную погрешность, нестабильность по сети и нестабильность по нагрузке.
КПД зависит от состава установленных выходных модулей. Для платформы NMP650 указана комбинация модулей 5 В, 12 В, 24 В и 48 В как предельная по суммарной мощности 650 Вт.
Время удержания для указанной комбинации составляет 16 мс при 230 В AC и 75% суммарной выходной мощности либо 10 мс при 230 В AC и полной суммарной выходной мощности.
Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Испытания по ЭМС выполнялись при монтаже на металлическую пластину 360 x 720 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
При низком входном напряжении может требоваться снижение выходной мощности в соответствии с кривой дерейтинга.
При параллельной работе пульсации выходного напряжения могут превышать стандартное значение при малой нагрузке.
Снижение допустимой мощности по температуре окружающей среды составляет 3,5 °C на каждые 1000 м для исполнений без вентилятора и 5 °C на каждые 1000 м для исполнений с вентилятором при высоте эксплуатации более 2000 м.
Для выходного модуля NMS-240 функция удалённой компенсации обеспечивает компенсацию падения напряжения на проводах нагрузки до 0,5 В.
Для выходного модуля NMS-240 функция программирования выходного тока позволяет регулировать уровень ограничения тока в диапазоне 40...100% от номинального тока подачей внешнего управляющего напряжения.
При параллельной работе модулей NMS-240 разность выходных напряжений между модулями должна быть менее 0,2 В.
Суммарный выходной ток при параллельной работе ограничивается произведением номинального тока одного модуля на количество модулей и общей доступной мощностью платформы NMP650 не более 650 Вт.
Для NMP650 максимально допускается параллельная работа до 4 модулей NMS-240.
При параллельной работе суммарное дистанционное управление должно одновременно включать и отключать все объединённые модули.
При параллельной работе функция программирования выходного тока не должна использоваться.
Для модулей с кодом C и E защита при коротком замыкании в режиме распределения тока реализуется как hiccup mode или ограничение постоянного тока.
