NMP650-E###-00 - модульный AC/DC источник питания 650 Вт с конфигурируемой архитектурой и установленным выходным модулем 12 В.
Расшифровка партномера
| Элемент партномера |
Значение |
Расшифровка |
| NMP |
Серия |
Модульный и конфигурируемый источник питания серии NMP |
| 650 |
Мощность платформы |
Фронт-энд NMP650, суммарная выходная мощность до 650 Вт, 4 слота для выходных модулей |
| E |
Код выходного модуля |
Модуль NMS-240-12, одиночный выход 12 В, до 20 А, мощность до 240 Вт |
| ### |
Позиции слотов 2–4 |
В обозначении не раскрыты. Для NMP650 доступны только комбинации кодов 00, 01, 02, 03, 06, 07, 10, 16. Конкретный состав изделия по слотам 2–4 по данному обозначению не определён |
| 00 |
Код параллельной/опциональной конфигурации |
Код 00: без объединения модулей между слотами в параллельный режим |
Назначение
NMP650 представляет собой низкопрофильный модульный источник питания форм-фактора 1U с универсальным входом переменного или постоянного тока. Платформа допускает установку сменных выходных модулей мощностью до 240 Вт на слот и предназначена для медицинской, промышленной, измерительной и телекоммуникационной аппаратуры. Для исполнения NMP650-E###-00 подтверждается применение фронт-энда NMP650 и наличие по меньшей мере одного одно выходного модуля 12 В серии NMS-240-12. Код 00 означает отсутствие внутренней параллельной связи между слотами.
Особенности
- Соответствие требованиям безопасности для медицинского оборудования с уровнем изоляции 2 x MOPP.
- Пригодность для BF-применений при соответствующем системном исполнении, ток прикосновения менее 100 мкА при 264 В AC.
- Низкий профиль 1U.
- Универсальный вход переменного тока, полный диапазон входных напряжений.
- Программирование выходного напряжения и выходного тока для модулей NMS-240.
- Встроенная функция параллельной работы выходных модулей.
- Глобальное включение/выключение и локальное дистанционное управление выходными модулями.
- Дополнительный выход питания.
- Сигнал аварии по перегреву и сигнал исправности выхода.
- Охлаждение вентилятором с термостатическим управлением и функцией сигнализации.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева для всех выходных модулей.
Области применения
- Медицинское оборудование.
- Диагностические и биологические системы.
- Сканеры МРТ, КТ и ПЭТ.
- Испытательные и измерительные системы.
- Телекоммуникационное оборудование.
- Оборудование промышленной автоматизации и систем наработки.
- Лазерное оборудование.
Общее описание
Семейство NMP является серией модульных конфигурируемых источников питания MEAN WELL высотой 1U. Линейка включает платформы мощностью 650 Вт и 1200 Вт. Выходные модули обеспечивают до 240 Вт на слот и поддерживают основные промышленные напряжения 5 В, 12 В, 24 В, 48 В, а также двухканальный выход. Серия соответствует требованиям безопасности для медицинского оборудования, включая изоляцию 2 x MOPP между первичной и вторичной цепями, а также стандартам для ITE-оборудования, обеспечивая высокую гибкость построения системы питания.
Параметры фронт-энда NMP650
| Параметр |
Значение |
| Модель |
NMP650, 4 слота |
| Диапазон входного напряжения |
90...264 В AC; 120...370 В DC |
| Диапазон входной частоты |
47...63 Гц |
| Коэффициент мощности |
Более 0,95 при 230 В AC; более 0,98 при 115 В AC при полной нагрузке |
| КПД, типовое значение |
88,5% при полной нагрузке и при установке модулей каждого типа на номинальном напряжении; 91% при полной нагрузке только с модулями H/K при номинале 24 В / 48 В |
| Входной ток |
7,5 А при 115 В AC; 3,5 А при 230 В AC |
| Пусковой ток |
25 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки |
Ток утечки на землю менее 400 мкА при 264 В AC; ток прикосновения менее 100 мкА при 264 В AC |
| Суммарная выходная мощность |
Не более 650 Вт |
Функции фронт-энда NMP650
| Параметр |
Значение |
| Дистанционное управление |
RC+ / RC-: замкнуто - включено, разомкнуто - выключено |
| Сигнал аварии |
TTL-выход аварии перегрева |
| Дополнительное питание |
5 В, 1,5 А; допуск ±10%; пульсации 50 мВ пик-пик максимум |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
от -30 до +70 °C, снижение мощности начиная с +50 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность хранения |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z |
Защиты фронт-энда NMP650
| Параметр |
Значение |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Уровень изоляции |
Первичная цепь - вторичная цепь: 2 x MOPP; первичная цепь - земля: 1 x MOPP |
| Испытательное напряжение изоляции |
Вход - выход: 4 кВ AC; вход - земля: 2 кВ AC; выход - земля: 0,5 кВ AC |
| Сопротивление изоляции |
Вход - выход, вход - земля, выход - земля: 100 МОм при 500 В DC, 25 °C, 70% RH |
ЭМС
| Раздел |
Параметр |
Стандарт / уровень |
| Эмиссия |
Кондуктивные помехи |
Класс B по EN55032 / CISPR32 и EN55011 / CISPR11 |
| Эмиссия |
Излучаемые помехи |
Класс B по EN55032 / CISPR32 и EN55011 / CISPR11 |
| Эмиссия |
Гармонические составляющие тока |
Класс A по EN61000-3-2 |
| Эмиссия |
Фликер |
EN61000-3-3 |
| Устойчивость |
Электростатический разряд |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Устойчивость |
Радиочастотное поле |
Уровень 3, 10 В/м |
| Устойчивость |
Быстрые переходные процессы / пачки |
Уровень 3, 2 кВ |
| Устойчивость |
Импульсные перенапряжения |
Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Устойчивость |
Кондуктивные радиочастотные помехи |
Уровень 2, 3 В |
| Устойчивость |
Магнитное поле промышленной частоты |
Уровень 4, 30 А/м |
| Устойчивость |
Провалы и прерывания напряжения |
100% провал на 1 период, 30% провал на 25 периодов, 100% прерывание на 250 периодов |
| Устойчивость |
Комплексный стандарт |
EN60601-1-2, EN55035, SEMI F47 |
Параметры установленного выходного модуля E: NMS-240-12
| Параметр |
Значение |
| Тип модуля |
Одноканальный выходной модуль NMS-240-12 |
| Код конфигурации |
E |
| Номинальное выходное напряжение |
12 В |
| Номинальный ток |
20 А |
| Диапазон тока |
0...20 А |
| Номинальная мощность |
240 Вт |
| Пульсации и шум, максимум |
150 мВ пик-пик |
| Диапазон регулировки напряжения |
6...15 В |
| Точность установки напряжения |
±1,0% |
| Нестабильность по сети |
±0,3% |
| Нестабильность по нагрузке |
±0,5% |
| Время запуска, нарастания |
1500 мс, 60 мс при полной нагрузке |
| Время удержания, типовое |
16 мс при 230 В AC и 75% суммарной выходной мощности; 10 мс при 230 В AC и суммарной выходной мощности |
Защиты выходного модуля NMS-240-12
| Параметр |
Значение |
| Перегрузка |
105...125% от номинальной выходной мощности; режим защиты - ограничение тока постоянного уровня |
| Перенапряжение |
15,5...20 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции выходного модуля NMS-240-12
| Параметр |
Значение |
| Дистанционное включение/выключение |
RC+ / RC-: разомкнуто - включено, замкнуто - выключено |
| Удалённая компенсация |
Компенсация падения напряжения в проводах нагрузки до 0,5 В |
| Программирование выходного напряжения |
Поддерживается, диапазон 6...15 В |
| Программирование выходного тока |
Поддерживается |
| Дополнительное питание модуля |
5 В, 10 мА; допуск ±10%; пульсации 50 мВ пик-пик максимум |
| Распределение тока |
Поддерживается |
| Сигнал исправности выхода |
TTL-уровень; включение модуля соответствует 4,5...5,5 В, выключение 0...0,5 В |
Назначение выводов управляющего разъёма модуля NMS-240
| Контакт |
Функция |
Описание |
| 1 |
Общий |
Общий провод |
| 2 |
Общий |
Общий провод |
| 3 |
RC2 |
Локальное дистанционное включение/выключение; разомкнуто - включено, замкнуто - выключено |
| 4 |
Vcc2 |
Дополнительный выход 4,5...5,5 В, до 10 мА, относительно общего |
| 5 |
Сигнал исправности выхода |
TTL-сигнал состояния выхода, до 10 мА источающего тока |
| 6 |
CS |
Сигнал распределения тока для параллельной работы модулей |
| 7 |
PC |
Вход программирования выходного тока |
| 8 |
PV |
Вход программирования выходного напряжения |
| 9 |
+S |
Положительный вывод удалённой компенсации |
| 10 |
-S |
Отрицательный вывод удалённой компенсации |
Назначение выводов управляющего разъёма фронт-энда CN32
| Контакт |
Функция |
Описание |
| 1, 2 |
+5V-AUX-P |
Дополнительное напряжение 4,5...5,5 В, максимальный ток 1,5 А для NMP650, относительно контактов 3 и 4 |
| 3, 4 |
GND-P |
Общий провод дополнительного питания |
| 5 |
T-Alarm |
TTL-сигнал аварии перегрева, максимальный источающий ток 10 мА; высокий уровень 4,5...5,5 В при превышении порога тревоги, низкий уровень 0...0,5 В при нормальной температуре |
| 6 |
RC1 |
Глобальное включение/выключение: замкнуто с GND-P - включено, разомкнуто - выключено |
Логика управления
| Функция |
Условие |
Состояние |
| Глобальное включение |
RC1 замкнут на GND-P |
Включено |
| Глобальное выключение |
RC1 разомкнут относительно GND-P |
Выключено |
| Локальное включение модуля NMS-240 |
RC2 разомкнут относительно GND |
Модуль включён |
| Локальное выключение модуля NMS-240 |
RC2 замкнут на GND |
Модуль выключен |
Программируемые функции модуля NMS-240-12
| Функция |
Параметр |
Значение |
| Программирование напряжения |
Вход управления |
PV относительно GND |
| Программирование напряжения |
Диапазон внешнего управляющего напряжения |
По графику до 6 В DC |
| Программирование напряжения |
Диапазон регулировки выхода |
6...15 В |
| Программирование тока |
Вход управления |
PC относительно GND |
| Программирование тока |
Диапазон регулировки |
40...100% номинального тока |
| Программирование тока |
Внешнее управляющее напряжение |
По графику 1,8...6 В DC |
Параллельная работа модулей NMS-240
| Параметр |
Значение |
| Поддержка параллельной работы |
Да, при соединении цепей CS и GND между модулями |
| Допустимое расхождение выходных напряжений между параллельными модулями |
Менее 0,2 В |
| Максимальное количество параллельных модулей в NMP650 |
4 |
| Ограничение по суммарному току |
Суммарный выходной ток не должен превышать произведение номинального тока одного модуля на число модулей, при условии суммарной мощности не более 650 Вт |
| Особенность малой нагрузки |
При суммарной нагрузке менее 10% номинала возможно, что работает только один модуль, остальные переходят в режим ожидания |
| Требование к проводникам |
Параллельное соединение выполнять короткими проводами большого сечения |
| Удалённое управление при параллельной работе |
Должно одновременно включать и выключать все параллельно работающие модули |
| Ограничение |
Функцию программирования выходного тока при параллельной работе использовать нельзя |
Механические данные и монтаж
| Параметр |
NMP650 |
| Габаритные размеры фронт-энда |
250 x 89 x 41 мм |
| Масса, типовая |
1,45 кг |
| Количество слотов |
4 |
| Рекомендуемый крепёж для монтажа |
M4 |
| Максимальная глубина вворачивания крепёжного винта |
4 мм |
| Рекомендуемый момент затяжки монтажных винтов |
7~10 кгс·см |
| Клеммник входа AC, размер винта |
M3.5 |
| Максимальный момент затяжки входного клеммника |
12 кгс·см |
| Назначение входных клемм |
1 - защитное заземление, 2 - AC/N, 3 - AC/L |
Механические данные выходного модуля NMS-240-12
| Параметр |
Значение |
| Габаритные размеры модуля |
118,5 x 37,9 x 18 мм |
| Масса, типовая |
0,142 кг |
| Выходные клеммы |
+V, -V |
| Рекомендуемый размер винта выходных клемм |
M3.5 |
| Максимальный момент затяжки выходных клемм |
10 кгс·см |
| Максимальная глубина вворачивания |
10 мм |
Наработка на отказ и упаковка
| Параметр |
NMP650 |
| MTBF по Telcordia SR-332 |
1314,6 тыс. ч минимум |
| MTBF по MIL-HDBK-217F, 25 °C |
128,2 тыс. ч минимум |
| Упаковка фронт-энда |
9 шт. / 14 кг / 0,98 куб. фута |
| Параметр |
NMS-240-12 |
| Упаковка модуля |
72 шт. / 11,2 кг / 1,04 куб. фута |
Стандарты безопасности
| Параметр |
Значение |
| Сертификация безопасности |
IEC 60601-1:2005+A1, EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1 2nd Ed, CSA C22.2 No. 62368-1-14 2nd Ed, EN 62368-1:2014+A11, EAC TP TC 004 |
Примечания
| № |
Примечание |
| 1 |
Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной параллельной ёмкости 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает начальную установку, нестабильность по входному напряжению и нестабильность по нагрузке. |
| 4 |
КПД зависит от установленной комбинации выходных модулей. Для NMP650 максимальная мощность 650 Вт обеспечивается для комбинаций модулей 5 В, 12 В, 24 В и 48 В в соответствии с указанными кодами напряжений. |
| 5 |
Источник питания рассматривается как компонент для установки в конечное оборудование. Испытания ЭМС выполнялись при монтаже на металлическую пластину 360 x 720 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. |
| 6 |
При низком входном напряжении может требоваться снижение выходной мощности. |
| 7 |
При параллельной работе пульсации выходного напряжения на малой нагрузке могут превышать нормируемое значение. |
| 8 |
Снижение допустимой температуры окружающей среды при эксплуатации выше 2000 м составляет 3,5 °C на каждые 1000 м для исполнений без вентилятора и 5 °C на каждые 1000 м для исполнений с вентилятором. Для данной серии применяется исполнение с вентилятором. |
| 9 |

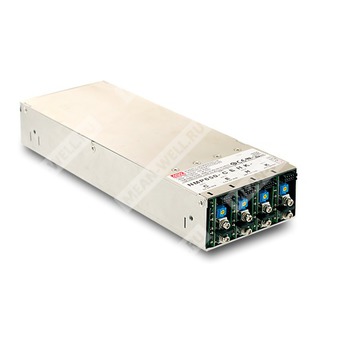

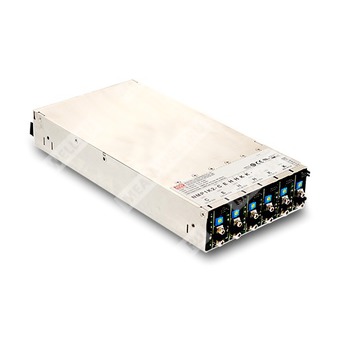

По обозначению NMP650-E###-00 однозначно идентифицируется фронт-энд NMP650, один модуль E и код опции 00. Конфигурация остальных слотов, скрытых символами ###, из обозначения не определяется. |
