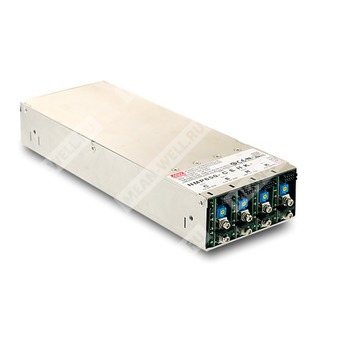

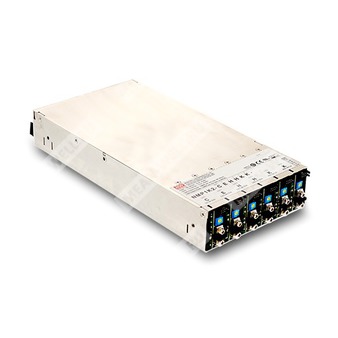

NMP650-EEKK-03 - модульный AC/DC источник питания мощностью 650 Вт для построения многоканальной системы питания с конфигурируемыми выходами 12 В и 48 В.
NMP650-EEKK-03 представляет собой источник питания серии MEAN WELL NMP в исполнении NMP650 с четырьмя слотами для выходных модулей. Конфигурация данного исполнения включает четыре одно выходных модуля серии NMS-240: два модуля на 12 В и два модуля на 48 В. Код опции 03 задает внутреннюю схему объединения модулей в параллельные группы согласно таблице конфигурации серии.
Расшифровка партномера
| Фрагмент партномера |
Расшифровка |
| NMP |
Серия модульных конфигурируемых источников питания MEAN WELL |
| 650 |
Фронт-энд на суммарную выходную мощность до 650 Вт, 4 слота для выходных модулей |
| E |
Слот 1: одно выходный модуль NMS-240-12, номинал 12 В |
| E |
Слот 2: одно выходный модуль NMS-240-12, номинал 12 В |
| K |
Слот 3: одно выходный модуль NMS-240-48, номинал 48 В |
| K |
Слот 4: одно выходный модуль NMS-240-48, номинал 48 В |
| 03 |
Код параллельного/опционного соединения для NMP650; поддерживаемый код для 4-слотовой версии |
Краткое описание
Семейство NMP является низкопрофильной модульной и конфигурируемой серией источников питания высотой 1U. Линейка включает исполнения на 650 Вт и 1200 Вт. Выходные модули обеспечивают мощность до 240 Вт на модуль и поддерживают регулируемые варианты основных промышленных напряжений 5 В, 12 В, 24 В, 48 В, а также двухканальный выход. Серия соответствует требованиям безопасности для медицинского оборудования с изоляцией 2xMOPP между первичной и вторичной цепями, а также требованиям для ITE-оборудования. Исполнение NMP650-EEKK-03 ориентировано на применение в аппаратуре, где требуется компактный многоканальный источник питания с программированием выходного напряжения и тока, дистанционным управлением и развитой сигнальной функциональностью.
Особенности
- Соответствие медицинским требованиям безопасности с уровнем изоляции 2xMOPP.
- Пригодность для BF-применений при соответствующем системном проектировании; ток касания менее 100 мкА при 264 В AC.
- Низкопрофильное исполнение 1U.
- Универсальный вход переменного тока, полный диапазон.
- Программирование выходного напряжения и выходного тока.
- Встроенная функция параллельной работы.
- Программируемые выходы.
- Глобальное разрешение работы.
- Локальное дистанционное включение и выключение.
- Дополнительный выход питания.
- Сигнализация перегрева.
- Сигнал исправности выходов DC OK.
- Охлаждение вентилятором с термостатическим управлением.
- Функция аварийной сигнализации вентилятора.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева для всех выходных модулей.
Области применения
- Медицинское оборудование.
- Диагностические и биологические системы.
- Сканеры MRI, CT и PET.
- Испытательные и измерительные системы.
- Телекоммуникационное оборудование.
- Оборудование промышленной автоматизации и систем старения.
- Лазерное оборудование.
Конфигурация выходов NMP650-EEKK-03
| Слот |
Установленный модуль |
Код |
Номинальное напряжение |
Номинальный ток |
Номинальная мощность модуля |
| 1 |
NMS-240-12 |
E |
12 В |
20 А |
240 Вт |
| 2 |
NMS-240-12 |
E |
12 В |
20 А |
240 Вт |
| 3 |
NMS-240-48 |
K |
48 В |
5 А |
240 Вт |
| 4 |
NMS-240-48 |
K |
48 В |
5 А |
240 Вт |
Код 03 относится к допустимым кодам параллельной/опционной конфигурации для исполнения NMP650. Для NMP650 поддерживаются коды 00, 01, 02, 03, 06, 07, 10, 16.
Параметры фронт-энда NMP650
| Параметр |
Значение |
| Модель |
NMP650, 4 слота |
| Диапазон входного напряжения |
90...264 В AC; 120...370 В DC |
| Диапазон входной частоты |
47...63 Гц |
| Коэффициент мощности |
более 0,95 при 230 В AC; более 0,98 при 115 В AC на полной нагрузке |
| Типовой КПД |
88,5% при полной загрузке корпуса модулями каждого типа на номинальном напряжении; 91% при полной загрузке корпуса только модулями H/K на номиналах 24 В/48 В |
| Входной ток |
7,5 А при 115 В AC; 3,5 А при 230 В AC |
| Пусковой ток |
25 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки |
ток утечки на землю менее 400 мкА при 264 В AC; ток касания менее 100 мкА при 264 В AC |
| Максимальная суммарная выходная мощность |
650 Вт |
| Защита от перегрева |
отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Дистанционное управление |
RC+/RC-: замкнуто — включено; RC+/RC-: разомкнуто — выключено |
| Сигнал аварии |
TTL-выход сигнализации перегрева |
| Дополнительное питание AUX |
5 В, 1,5 А; допуск ±10%; пульсации 50 мВ пик-пик максимум |
| Рабочая температура |
от -30 до +70 °C, со снижением мощности после 50 °C |
| Рабочая влажность |
20...90% RH без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность при хранении |
10...95% RH без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Параметры выходного модуля NMS-240-12 для слотов 1 и 2
| Параметр |
Значение |
| Модель |
NMS-240-12 |
| Код конфигурации |
E |
| Номинальное выходное напряжение |
12 В |
| Номинальный ток |
20 А |
| Диапазон тока |
0...20 А |
| Номинальная мощность |
240 Вт |
| Пульсации и шум, максимум |
150 мВ пик-пик |
| Диапазон регулировки напряжения |
6...15 В |
| Точность по напряжению |
±1,0% |
| Стабилизация по сети |
±0,3% |
| Стабилизация по нагрузке |
±0,5% |
| Время установления, нарастания |
1500 мс, 60 мс при полной нагрузке |
| Время удержания, типовое |
16 мс при 230 В AC и 75% суммарной выходной мощности; 10 мс при 230 В AC и полной суммарной выходной мощности |
| Защита от перегрузки |
105...125% от номинальной выходной мощности, ограничение тока постоянного уровня |
| Защита от перенапряжения |
15,5...20 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Дистанционное включение/выключение |
RC+/RC-: разомкнуто — включено; RC+/RC-: замкнуто — выключено |
| Удаленная компенсация |
компенсация падения напряжения в проводах до 0,5 В |
| Программирование выходного напряжения |
допускается, в диапазоне 6...15 В |
| Программирование выходного тока |
допускается |
| Дополнительное питание модуля |
5 В, 10 мА; допуск ±10%; пульсации 50 мВ пик-пик максимум |
| Распределение тока |
поддерживается |
| Сигнал DC OK |
TTL-уровень; включено 4,5...5,5 В, выключено 0...0,5 В |
Параметры выходного модуля NMS-240-48 для слотов 3 и 4
| Параметр |
Значение |
| Модель |
NMS-240-48 |
| Код конфигурации |
K |
| Номинальное выходное напряжение |
48 В |
| Номинальный ток |
5 А |
| Диапазон тока |
0...5 А |
| Номинальная мощность |
240 Вт |
| Пульсации и шум, максимум |
250 мВ пик-пик |
| Диапазон регулировки напряжения |
30...55 В |
| Точность по напряжению |
±1,0% |
| Стабилизация по сети |
±0,2% |
| Стабилизация по нагрузке |
±0,5% |
| Время установления, нарастания |
1500 мс, 60 мс при полной нагрузке |
| Время удержания, типовое |
16 мс при 230 В AC и 75% суммарной выходной мощности; 10 мс при 230 В AC и полной суммарной выходной мощности |
| Защита от перегрузки |
105...125% от номинальной выходной мощности, ограничение тока постоянного уровня |
| Защита от перенапряжения |
57...66 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Дистанционное включение/выключение |
RC+/RC-: разомкнуто — включено; RC+/RC-: замкнуто — выключено |
| Удаленная компенсация |
компенсация падения напряжения в проводах до 0,5 В |
| Программирование выходного напряжения |
допускается, в диапазоне 30...55 В |
| Программирование выходного тока |
допускается |
| Дополнительное питание модуля |
5 В, 10 мА; допуск ±10%; пульсации 50 мВ пик-пик максимум |
| Распределение тока |
поддерживается |
| Сигнал DC OK |
TTL-уровень; включено 4,5...5,5 В, выключено 0...0,5 В |
Функциональные сигналы и управление
| Функция |
Параметры |
| Глобальное включение/выключение |
По цепи RC1 фронт-энда; замыкание RC1 на GND-P включает весь блок, размыкание выключает |
| Локальное включение/выключение модулей NMS-240 |
По цепи RC2 конкретного модуля; разомкнуто — модуль включен, замкнуто — модуль выключен |
| Удаленная компенсация |
Только для NMS-240; линии +S и -S, компенсация падения до 0,5 В |
| Программирование напряжения |
Только для NMS-240; вход PV относительно GND, диапазон соответствует диапазону регулировки напряжения модуля |
| Программирование тока |
Только для NMS-240; вход PC относительно GND, установка уровня ограничения тока в диапазоне 40...100% номинального тока по внешнему напряжению |
| Сигнал DC OK |
TTL-уровень, максимум источаемого тока 10 мА; высокий уровень соответствует наличию выходного напряжения |
| Сигнал T-Alarm |
TTL-уровень, максимум источаемого тока 10 мА; низкий уровень при нормальной температуре, высокий уровень при превышении порога тревоги; при достижении безопасного температурного предела выход отключается |
| Распределение тока между модулями |
Только для NMS-240; используется вывод CS при параллельной работе одинаковых модулей |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC 60601-1:2005+A1, BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1 2nd Ed, CSA C22.2 No. 62368-1-14 2nd Ed, BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
| Уровень изоляции |
первичная-вторичная цепь: 2xMOPP; первичная-земля: 1xMOPP |
| Испытательное напряжение изоляции |
вход-выход 4 кВ AC; вход-земля 2 кВ AC; выход-земля 0,5 кВ AC |
| Сопротивление изоляции |
вход-выход, вход-земля, выход-земля: 100 МОм при 500 В DC, 25 °C, 70% RH |
ЭМС. Излучение
| Параметр |
Стандарт |
Класс / уровень |
| Кондуктивные помехи |
BS EN/EN 55032 (CISPR32) / EN 55011 (CISPR11) |
Класс B |
| Излучаемые помехи |
BS EN/EN 55032 (CISPR32) / EN 55011 (CISPR11) |
Класс B |
| Гармонический состав тока |
BS EN/EN 61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN 61000-3-3 |
— |
ЭМС. Устойчивость
| Испытание |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN 61000-4-2 |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Радиочастотное поле |
BS EN/EN 61000-4-3 |
Уровень 3, 10 В/м |
| Быстрые переходные процессы / пакеты |
BS EN/EN 61000-4-4 |
Уровень 3, 2 кВ |
| Импульсные перенапряжения |
BS EN/EN 61000-4-5 |
Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Кондуктивные ВЧ-помехи |
BS EN/EN 61000-4-6 |
Уровень 2, 3 В |
| Магнитное поле промышленной частоты |
BS EN/EN 61000-4-8 |
Уровень 4, 30 А/м |
| Провалы и прерывания напряжения |
BS EN/EN 61000-4-11 |
100% провал на 1 период, 30% провал на 25 периодов, 100% прерывание на 250 периодов |
| Общие стандарты устойчивости |
BS EN/EN 60601-1-2, EN 55035, SEMI F47 |
Соответствует |
Механические данные и эксплуатационная надежность
| Параметр |
Значение |
| Габаритные размеры фронт-энда NMP650 |
250 × 89 × 41 мм |
| Габаритные размеры одного модуля NMS-240 |
118,5 × 37,9 × 18 мм |
| Масса NMP650 |
1,45 кг тип. |
| MTBF |
1314,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 128,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Упаковка фронт-энда NMP650 |
9 шт. / 14 кг / 0,98 куб. фута |
| Масса одного модуля NMS-240 |
0,142 кг тип. |
| Упаковка модулей NMS-240 |
72 шт. / 11,2 кг / 1,04 куб. фута |
Назначение выводов и интерфейсов
Разъем CN32 фронт-энда:
| Вывод |
Назначение |
| 1, 2 |
+5V-AUX-P, дополнительный выход 4,5...5,5 В относительно GND-P; максимальный ток 1,5 А для NMP650 |
| 3, 4 |
GND-P |
| 5 |
T-Alarm, TTL-сигнал перегрева, максимальный источаемый ток 10 мА |
| 6 |
RC1, глобальное включение и выключение |
Разъем CN81 модуля NMS-240:
| Вывод |
Назначение |
| 1, 2 |
GND |
| 3 |
RC2, локальное включение и выключение модуля |
| 4 |
Vcc2, дополнительное питание 4,5...5,5 В, до 10 мА |
| 5 |
DC OK, TTL-сигнал наличия выходного напряжения |
| 6 |
CS, линия распределения тока при параллельной работе |
| 7 |
PC, программирование выходного тока |
| 8 |
PV, программирование выходного напряжения |
| 9 |
+S, положительная линия удаленной компенсации |
| 10 |
-S, отрицательная линия удаленной компенсации |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной емкости 0,1 мкФ и 47 мкФ, включенных параллельно.
- Допуск включает начальную точность, нестабильность по входному напряжению и нестабильность по нагрузке.
- КПД зависит от установленной комбинации выходных модулей. Для NMP650 выбрана комбинация модулей 5 В, 12 В, 24 В, 48 В, соответствующая предельной суммарной мощности 650 Вт. Для NMP1K2 выбрана аналогичная комбинация с предельной суммарной мощностью 1200 Вт. Время удержания для указанной комбинации составляет 16 мс при 75% суммарной выходной мощности и 10 мс при полной суммарной выходной мощности.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания по ЭМС выполнялись при монтаже блока на металлическую пластину 360 × 720 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- При низком входном напряжении может потребоваться снижение выходной мощности; следует учитывать кривую дерейтинга.
- При параллельной работе пульсации выходного напряжения могут превышать стандартное значение при малой нагрузке.
- При высоте эксплуатации свыше 2000 м температурный дерейтинг составляет 3,5 °C на 1000 м для исполнений без вентилятора и 5 °C на 1000 м для исполнений с вентилятором.
Особенности параллельной работы модулей NMS-240
- Параллельная работа реализуется соединением линий CS и GND между одинаковыми модулями NMS-240.
- Разброс выходных напряжений между параллельно включаемыми модулями должен быть менее 0,2 В.
- Суммарный выходной ток при параллельной работе ограничивается произведением номинального тока одного модуля на число модулей, при условии соблюдения ограничения по суммарной мощности фронт-энда 650 Вт.
- Для NMP650 максимально допускается параллельная работа до 4 модулей NMS-240.
- При соединении модулей параллельно необходимо применять короткие проводники большого сечения.
- Если суммарная нагрузка ниже 10% от номинальной, в параллельной системе может активно работать только один модуль, остальные могут находиться в режиме ожидания.
- Для модулей 5 В и 12 В в режиме распределения тока защита от короткого замыкания может быть реализована в режиме hiccup или в режиме ограничения тока постоянного уровня.
- При параллельной работе дистанционное управление должно одновременно включать и выключать все объединенные модули; индикация LED и сигнал DC OK также должны переключаться одновременно.
- При параллельной работе функция программирования выходного тока PC использоваться не должна.
