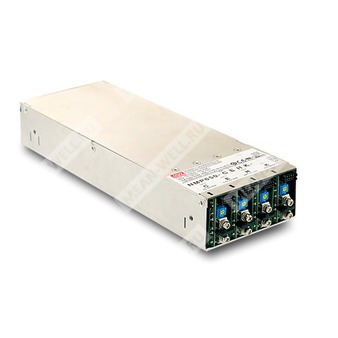

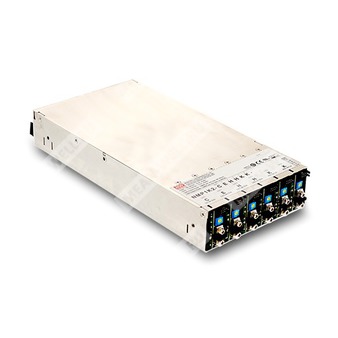

NMP650-H###-00 - модульный AC/DC источник питания для построения конфигурируемой системы питания мощностью до 650 Вт с установленным выходным модулем 24 В.
Расшифровка партномера
| Элемент партномера | Значение | Описание |
| NMP | Серия NMP | Модульный низкопрофильный источник питания AC/DC конфигурируемого типа |
| 650 | 650 Вт | Фронт-энд исполнения NMP650 на 4 слота, суммарная выходная мощность не более 650 Вт |
| H | Код H | Выходной модуль NMS-240-24, номинальное напряжение 24 В |
| # | Слот 2 | Пустой слот или неуточненная конфигурация |
| # | Слот 3 | Пустой слот или неуточненная конфигурация |
| # | Слот 4 | Пустой слот или неуточненная конфигурация |
| 00 | Код опции 00 | Без параллельного объединения слотов |
Назначение и общее описание
NMP650-H###-00 относится к семейству модульных источников питания MEAN WELL серии NMP. Серия представляет собой низкопрофильные источники питания высотой 1U с универсальным входом переменного тока и конфигурируемыми выходными модулями. Для рассматриваемого исполнения используется фронт-энд NMP650 на 4 слота и один установленный выходной модуль NMS-240-24 с кодом H, соответствующий выходу 24 В.
Серия рассчитана на применение в медицинской аппаратуре и оборудовании информационных технологий, поддерживает программирование выходного напряжения и тока, дистанционное управление, сигнализацию состояния и дополнительные вспомогательные выходы питания.
Особенности
- Соответствие требованиям медицинской безопасности 2 x MOPP.
- Пригодность для применений типа BF при соответствующем системном проектировании, ток прикосновения менее 100 мкА при 264 В AC.
- Низкопрофильное исполнение 1U.
- Универсальный вход переменного тока, полный диапазон.
- Программирование выходного напряжения и выходного тока.
- Встроенная функция параллельной работы выходных модулей.
- Глобальное разрешение работы и локальное дистанционное включение и выключение.
- Дополнительный вспомогательный выход.
- Сигнализация перегрева и сигнал исправности выхода.
- Охлаждение вентилятором с термостатическим управлением и функцией сигнализации.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева выходных модулей.
Области применения
- Медицинское оборудование.
- Диагностические и биологические установки.
- Сканеры МРТ, КТ и ПЭТ.
- Испытательные и измерительные системы.
- Телекоммуникационное оборудование.
- Оборудование промышленной автоматизации и систем старения.
- Лазерное оборудование.
Состав исполнения NMP650-H###-00
| Узел | Исполнение |
| Фронт-энд | NMP650, 4 слота |
| Слот 1 | NMS-240-24, код H, 24 В |
| Слот 2 | Неуточнено символом # |
| Слот 3 | Неуточнено символом # |
| Слот 4 | Неуточнено символом # |
| Код опции | 00, без параллельного объединения слотов |
Параметры фронт-энда NMP650
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC; 120...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | более 0,95 при 230 В AC; более 0,98 при 115 В AC при полной нагрузке |
| КПД, типовое значение | 88,5% при полной загрузке корпуса с каждым типом модуля на номинальном напряжении |
| Входной ток | 7,5 А при 115 В AC; 3,5 А при 230 В AC |
| Пусковой ток | 25 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки на землю | менее 400 мкА при 264 В AC |
| Ток прикосновения | менее 100 мкА при 264 В AC |
Выход фронт-энда и сервисные функции
| Параметр | Значение |
| Суммарная выходная мощность | 650 Вт максимум |
| Дистанционное управление | RC+ / RC-: замкнуто - питание включено; RC+ / RC-: разомкнуто - питание выключено |
| Сигнал тревоги | TTL-выход сигнализации перегрева |
| Вспомогательное питание | 5 В, 1,5 А; допуск ±10%; пульсации 50 мВ пик-пик максимум |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C, снижение мощности после +50 °C |
| Рабочая влажность | 20...90% RH без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10...95% RH без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, по 60 мин по осям X, Y, Z |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1, 2-е изд., CSA C22.2 No. 62368-1-14, 2-е изд., BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
| Уровень изоляции | первичная цепь - вторичная цепь: 2 x MOPP; первичная цепь - земля: 1 x MOPP |
| Испытательное напряжение | вход - выход: 4 кВ AC; вход - земля: 2 кВ AC; выход - земля: 0,5 кВ AC |
| Сопротивление изоляции | вход - выход, вход - земля, выход - земля: не менее 100 МОм при 500 В DC, 25 °C, 70% RH |
ЭМС
| Параметр | Стандарт / уровень |
| Кондуктивные помехи | BS EN/EN 55032 (CISPR32) / EN55011 (CISPR11), класс B |
| Излучаемые помехи | BS EN/EN 55032 (CISPR32) / EN55011 (CISPR11), класс B |
| Гармонические составляющие тока | BS EN/EN 61000-3-2, класс A |
| Колебания напряжения | BS EN/EN 61000-3-3 |
| Устойчивость к ЭСР | BS EN/EN 61000-4-2, уровень 4, 15 кВ по воздуху, 8 кВ при контакте |
| Устойчивость к ВЧ полю | BS EN/EN 61000-4-3, уровень 3, 10 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN 61000-4-4, уровень 3, 2 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN 61000-4-5, уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN 61000-4-6, уровень 2, 3 В |
| Устойчивость к магнитному полю | BS EN/EN 61000-4-8, уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN 61000-4-11, 100% провал на 1 период, 30% провал на 25 периодов, 100% прерывание на 250 периодов |
| Комплексный стандарт устойчивости | BS EN/EN 60601-1-2, EN55035, SEMI F47 |
Надежность, габариты, масса и упаковка
| Параметр | Значение |
| MTBF | 1314,6 тыс. ч минимум по Telcordia SR-332; 128,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 250 x 89 x 41 мм |
| Масса | 1,45 кг типовое значение |
| Упаковка | 9 шт. в упаковке; масса 14 кг; объем 0,98 куб. фута |
Параметры установленного выходного модуля NMS-240-24
Основные выходные параметры
| Параметр | Значение |
| Тип модуля | NMS-240-24 |
| Код конфигурации | H |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 10 А |
| Диапазон выходного тока | 0...10 А |
| Номинальная выходная мощность | 240 Вт |
| Пульсации и шум | 150 мВ пик-пик максимум |
| Диапазон регулировки напряжения | 15...30 В |
| Точность выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска и нарастания | 1500 мс, 60 мс при полной нагрузке |
| Время удержания | 16 мс при 230 В AC и 75% суммарной выходной мощности; 10 мс при 230 В AC и суммарной выходной мощности |
Защиты выходного модуля
| Параметр | Значение |
| Защита от перегрузки | 105...125% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока по постоянному значению |
| Защита от перенапряжения | 31...37 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные возможности выходного модуля
| Параметр | Значение |
| Дистанционное включение и выключение | RC+ / RC-: разомкнуто - питание включено; RC+ / RC-: замкнуто - питание выключено |
| Дистанционная компенсация падения напряжения | До 0,5 В на проводах нагрузки |
| Программирование выходного напряжения | Допускается, диапазон соответствует диапазону регулировки напряжения |
| Программирование выходного тока | Допускается, уровень постоянного тока регулируется |
| Вспомогательное питание модуля | 5 В при 10 мА; допуск ±10%; пульсации 50 мВ пик-пик максимум |
| Распределение тока при параллельной работе | Поддерживается |
| Сигнал исправности выхода | TTL; уровень включенного модуля 4,5...5,5 В, выключенного 0...0,5 В |
| Стандарты безопасности | IEC 60601-1:2005+A1, BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1, 2-е изд., CSA C22.2 No. 62368-1-14, 2-е изд., BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
Габариты и упаковка выходного модуля
| Параметр | Значение |
| Габаритные размеры | 118,5 x 37,9 x 18 мм |
| Масса | 0,142 кг типовое значение |
| Упаковка | 72 шт. в упаковке; масса 11,2 кг; объем 1,04 куб. фута |
Сигналы и интерфейсы управления
Разъем фронт-энда CN32
| Вывод | Функция | Описание |
| 1, 2 | +5V-AUX-P | Вспомогательное напряжение 4,5...5,5 В относительно GND-P, ток до 1,5 А для NMP650 |
| 3, 4 | GND-P | Общий провод |
| 5 | T-Alarm | TTL-сигнал перегрева, максимальный ток источника 10 мА; высокий уровень 4,5...5,5 В при превышении порога предупреждения, низкий уровень 0...0,5 В при нормальной температуре |
| 6 | RC1 | Глобальное включение и выключение; замкнуто с GND-P - питание включено, разомкнуто - питание выключено |
Разъем выходного модуля CN81
| Вывод | Функция | Описание |
| 1, 2 | GND | Общий провод |
| 3 | RC2 | Локальное включение и выключение модуля; разомкнуто - включено, замкнуто - выключено |
| 4 | Vcc2 | Вспомогательное напряжение 4,5...5,5 В, ток до 10 мА |
| 5 | DC OK | TTL-сигнал исправности выхода, 4,5...5,5 В при включенном модуле, 0...0,5 В при выключенном |
| 6 | CS | Сигнал распределения тока при параллельной работе |
| 7 | PC | Программирование выходного тока |
| 8 | PV | Программирование выходного напряжения |
| 9 | +S | Положительный провод дистанционной компенсации |
| 10 | -S | Отрицательный провод дистанционной компенсации |
Механические параметры и монтаж
Фронт-энд NMP650
| Параметр | Значение |
| Габариты корпуса | 250 x 89 x 41 мм |
| Монтажные отверстия | Под винт M4 |
| Максимальная глубина вхождения крепежа | 4 мм |
| Рекомендуемый момент затяжки монтажных винтов | 7...10 кгс·см |
| Клеммник входа переменного тока | 3 контакта |
| Назначение контактов входа | 1 - защитное заземление, 2 - AC/N, 3 - AC/L |
| Размер винта входного клеммника | M3,5 |
| Максимальный момент затяжки винтов входного клеммника | 12 кгс·см |
Выходной модуль NMS-240-24
| Параметр | Значение |
| Габариты | 118,5 x 37,9 x 18 мм |
| Выходные клеммы | +V, -V |
| Рекомендуемый размер винта выходных клемм | M3,5 |
| Максимальный момент затяжки | 10 кгс·см |
| Максимальная глубина вхождения крепежа | 10 мм |
Функции управления
Глобальное включение и выключение: для работы источника необходимо замыкание RC1 на GND-P. При размыкании RC1 относительно GND-P выходы всей системы отключаются.
Локальное включение и выключение модуля: модуль NMS-240 управляется сигналом RC2 относительно GND. Разомкнутое состояние соответствует включенному выходу, замкнутое - выключенному.
Дистанционная компенсация: функция Remote Sense компенсирует падение напряжения на проводниках нагрузки до 0,5 В.
Программирование выходного напряжения: кроме встроенного подстроечного резистора, выходное напряжение может регулироваться внешним напряжением на входе PV. Диапазон соответствует 15...30 В.
Программирование уровня тока: допустима регулировка уровня ограничения постоянного тока внешним напряжением на входе PC в пределах 40...100% от номинального тока.
Сигнал DC OK: TTL-выход состояния модуля, высокий уровень при включенном выходе.
Сигнал T-Alarm: TTL-выход перегрева фронт-энда; высокий уровень соответствует превышению порога предупреждения, а при достижении безопасного предела источник отключает выход.
Примечания
| № | Содержание |
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает начальную погрешность, нестабильность по сети и нестабильность по нагрузке. |
| 4 | КПД зависит от установленной комбинации выходных модулей. Для NMP650 комбинация 5 В, 12 В, 24 В, 48 В соответствует максимальной суммарной мощности 650 Вт. Для конфигурации с модулем кода H типовой КПД фронт-энда указан как 88,5%. |
| 5 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания по ЭМС выполнялись при монтаже устройства на металлической пластине 360 x 720 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС. |
| 6 | При низком входном напряжении может требоваться снижение мощности. Необходимо учитывать кривую дерейтинга. |
| 7 | При параллельной работе пульсации выходного напряжения могут превышать нормируемое значение при малой нагрузке. |
| 8 | Снижение допустимой температуры окружающей среды для работы на высоте более 2000 м составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором. Для NMP650 применяется исполнение с вентилятором. |
