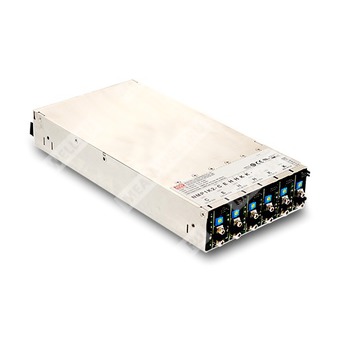

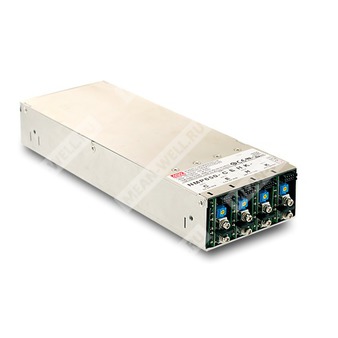

NMP650-K###-00 - модульный конфигурируемый источник питания мощностью 650 Вт с универсальным входом и выходным модулем 48 В для промышленной и медицинской аппаратуры.

Назначение

NMP650-K###-00 относится к серии модульных источников питания MEAN WELL NMP. Это низкопрофильный источник питания форм-фактора 1U с универсальным входом переменного или постоянного тока, предназначенный для построения конфигурируемых систем питания. По коду исполнения данная конфигурация соответствует платформе NMP650 с одним установленным выходным модулем типа K, то есть NMS-240-48 на 48 В, без опций параллельного соединения по коду 00.

Расшифровка партномера

Элемент партномера Значение Расшифровка
NMP Серия Модульный конфигурируемый источник питания серии NMP
650 Платформа Фронтэнд NMP650, суммарная выходная мощность до 650 Вт, 4 слота
K Код выходного модуля Модуль NMS-240-48, одноканальный выход 48 В, до 5 А, до 240 Вт
### Слоты 2...4 В обозначении не раскрыты; в реальном изделии это прочие позиции конфигурации слотов NMP650
00 Код опции Без опции параллельного или специального соединения по таблице кодов

Основные особенности

  • Соответствие требованиям безопасности для медицинской аппаратуры с изоляцией 2 x MOPP.
  • Пригодность для BF-применений при корректном системном проектировании; ток прикосновения менее 100 мкА при 264 В AC.
  • Низкопрофильное исполнение 1U.
  • Универсальный вход переменного тока, полный диапазон.
  • Программирование выходного напряжения и выходного тока для одноканальных модулей NMS-240.
  • Встроенная функция параллельной работы для выходных модулей.
  • Глобальное разрешение, дистанционное локальное включение и выключение, вспомогательный выход постоянного тока, сигнализация перегрева, сигнал исправности выхода.
  • Охлаждение вентилятором с термостатическим управлением и функцией сигнализации вентиляции.
  • Защита от короткого замыкания, перегрузки, перенапряжения и перегрева для всех выходных модулей.

Области применения

  • Медицинское оборудование.
  • Диагностические и биологические установки.
  • Сканеры МРТ, КТ и ПЭТ.
  • Испытательные и измерительные системы.
  • Телекоммуникационное оборудование.
  • Оборудование промышленной автоматизации и систем старения изделий.
  • Лазерное оборудование.

Описание серии и конфигурации

Семейство NMP представляет собой низкопрофильные модульные и конфигурируемые источники питания. Линейка включает платформы на 650 Вт и 1200 Вт. Выходные модули обеспечивают мощность до 240 Вт на слот и доступны для основных промышленных напряжений 5 В, 12 В, 24 В, 48 В, а также в двухканальном исполнении. Серия соответствует требованиям безопасности для медицинской аппаратуры и ИТ-оборудования и ориентирована на системы, в которых требуется высокая гибкость конфигурирования.

Для NMP650-K###-00 достоверно определяется фронтэнд NMP650 и наличие как минимум одного выходного модуля K = NMS-240-48. Код 00 означает отсутствие схемной опции параллельного объединения. Платформа NMP650 рассчитана на 4 слота.

Параметры фронтэнда NMP650

Параметр Значение
Модель фронтэнда NMP650, 4 слота
Диапазон входного напряжения 90...264 В AC; 120...370 В DC
Диапазон частоты 47...63 Гц
Коэффициент мощности более 0,95 при 230 В AC; более 0,98 при 115 В AC на полной нагрузке
КПД, типовое значение 88,5 % при полной загрузке корпуса с каждым типом модуля на номинальном напряжении
КПД, типовое значение для модулей H/K 91 % при полной загрузке корпуса с модулями H или K только на номинале 24 В или 48 В
Входной ток 7,5 А при 115 В AC; 3,5 А при 230 В AC
Пусковой ток 25 А при 115 В AC; 40 А при 230 В AC
Ток утечки Ток утечки на землю менее 400 мкА при 264 В AC; ток прикосновения менее 100 мкА при 264 В AC

Выходные и функциональные параметры фронтэнда NMP650

Параметр Значение
Суммарная выходная мощность Не более 650 Вт
Защита от перегрева Отключение выходного напряжения, автоматическое восстановление после снижения температуры
Дистанционное управление RC+/RC-: замкнуто — включено; разомкнуто — выключено
Сигнал тревоги TTL-выход сигнализации перегрева
Вспомогательное питание 5 В, 1,5 А; допуск ±10 %; пульсации 50 мВ пик-пик, не более

Условия эксплуатации фронтэнда NMP650

Параметр Значение
Рабочая температура от -30 до +70 °C, со снижением мощности после +50 °C
Рабочая влажность 20...90 % относительной влажности, без конденсации
Температура и влажность хранения от -40 до +85 °C; 10...95 % относительной влажности, без конденсации
Температурный коэффициент ±0,03 %/°C в диапазоне 0...50 °C
Вибрация 10...500 Гц, 2G, 10 мин на цикл, по 60 мин по осям X, Y, Z

Безопасность и ЭМС фронтэнда NMP650

Параметр Значение
Стандарты безопасности IEC 60601-1:2005+A1, BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1, 2-е издание, CSA C22.2 No. 62368-1-14, 2-е издание, BS EN/EN 62368-1:2014+A11, EAC TP TC 004
Уровень изоляции Первичная цепь — вторичная цепь: 2 x MOPP; первичная цепь — земля: 1 x MOPP
Испытательное напряжение изоляции Вход — выход: 4 кВ AC; вход — земля: 2 кВ AC; выход — земля: 0,5 кВ AC
Сопротивление изоляции Вход — выход, вход — земля, выход — земля: 100 МОм при 500 В DC, 25 °C, 70 % RH
Эмиссия по проводам Класс B по BS EN/EN 55032 и BS EN/EN 55011
Излучаемая эмиссия Класс B по BS EN/EN 55032 и BS EN/EN 55011
Гармонические составляющие тока Класс A по BS EN/EN 61000-3-2
Фликер Соответствие BS EN/EN 61000-3-3
Устойчивость к ЭСР Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контактно
Устойчивость к ВЧ полю Уровень 3, 10 В/м
Устойчивость к быстрым переходным процессам Уровень 3, 2 кВ
Устойчивость к импульсным перенапряжениям Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия
Устойчивость к наведенным помехам Уровень 2, 3 В
Устойчивость к магнитному полю Уровень 4, 30 А/м
Устойчивость к провалам и прерываниям напряжения 100 % провал на 1 период, 30 % провал на 25 периодов, 100 % прерывание на 250 периодов
Дополнительные стандарты ЭМС BS EN/EN 60601-1-2, EN 55035, SEMI F47

Параметры выходного модуля K = NMS-240-48

Параметр Значение
Модель выходного модуля NMS-240-48
Код конфигурации K
Номинальное выходное напряжение 48 В
Номинальный ток 5 А
Диапазон тока 0...5 А
Номинальная мощность 240 Вт
Пульсации и шум, не более 250 мВ пик-пик
Диапазон регулировки напряжения 30...55 В
Допуск по выходному напряжению ±1,0 %
Стабилизация по сети ±0,2 %
Стабилизация по нагрузке ±0,5 %
Время запуска, нарастания 1500 мс, 60 мс при полной нагрузке
Время удержания, типовое 16 мс при 230 В AC и 75 % суммарной выходной мощности; 10 мс при 230 В AC и суммарной выходной мощности

Защиты и функции выходного модуля NMS-240-48

Параметр Значение
Защита от перегрузки 105...125 % от номинальной выходной мощности
Тип защиты от перегрузки Ограничение тока постоянным уровнем
Защита от перенапряжения 57...66 В
Тип защиты от перенапряжения Отключение выходного напряжения, восстановление после повторного включения питания
Защита от перегрева Отключение выходного напряжения, автоматическое восстановление после снижения температуры
Дистанционное включение и выключение RC+/RC-: разомкнуто — включено; замкнуто — выключено
Удаленная компенсация напряжения Компенсация падения напряжения в проводах нагрузки до 0,5 В
Программирование выходного напряжения Допускается, диапазон 30...55 В
Программирование выходного тока Допускается; смещение уровня ограничения постоянного тока
Вспомогательное питание модуля 5 В при 10 мА; допуск ±10 %; пульсации 50 мВ пик-пик, не более
Распределение тока Поддерживается
Сигнал исправности выхода TTL; включено 4,5...5,5 В, выключено 0...0,5 В
Стандарты безопасности IEC 60601-1:2005+A1, BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1, 2-е издание, CSA C22.2 No. 62368-1-14, 2-е издание, BS EN/EN 62368-1:2014+A11, EAC TP TC 004

Интерфейсы управления и сигнализации

Разъем CN32 фронтэнда

Контакт Функция Описание
1, 2 +5V-AUX_P Вспомогательный выход 4,5...5,5 В относительно GND-P, максимальный ток 1,5 А для NMP650
3, 4 GND-P Общий провод вспомогательного питания
5 T-Alarm TTL-сигнал перегрева, максимальный ток источника 10 мА; высокий уровень 4,5...5,5 В при превышении порога температурной тревоги, низкий уровень 0...0,5 В при нормальной температуре
6 RC1 Глобальное включение и выключение между RC1 и GND-P; короткое замыкание — включено, разрыв — выключено

Разъем CN81 модуля NMS-240-48

Контакт Функция Описание
1, 2 GND Общий провод
3 RC2 Локальное включение и выключение модуля; разомкнуто — включено, замкнуто — выключено
4 Vcc2 Вспомогательное питание 4,5...5,5 В относительно GND, максимальный ток 10 мА
5 DC OK TTL-сигнал исправности выхода, 4,5...5,5 В — выход включен, 0...0,5 В — выход выключен, максимальный ток источника 10 мА
6 CS Сигнал распределения тока при параллельной работе
7 PC Программирование выходного тока относительно GND
8 PV Программирование выходного напряжения относительно GND
9 +S Положительный вывод удаленной компенсации
10 -S Отрицательный вывод удаленной компенсации

Логика управления

Функция Условие Состояние
Глобальное включение RC1 замкнут с GND-P Весь источник включен
Глобальное выключение RC1 разомкнут относительно GND-P Весь источник выключен
Локальное включение модуля NMS-240 RC2 разомкнут относительно GND Модуль включен
Локальное выключение модуля NMS-240 RC2 замкнут относительно GND Модуль выключен

Параметры программирования и контроля для NMS-240-48

Функция Параметры
Удаленная компенсация Компенсация падения напряжения в проводах до 0,5 В; линии измерения рекомендуется выполнять витой парой
Программирование напряжения Внешним напряжением относительно GND; диапазон программирования соответствует диапазону подстройки 30...55 В
Программирование тока Постоянный ток может быть установлен в диапазоне 40...100 % номинального значения внешним напряжением относительно GND
Сигнал DC OK TTL-уровень; высокий уровень означает включенный модуль
Сигнал T-Alarm TTL-уровень; высокий уровень возникает при превышении порога температурной тревоги; при достижении безопасного предела источник отключает выход

Параметры параллельной работы для модулей NMS-240

Параметр Значение
Поддержка параллельной работы Да, при соединении линий CS и GND соответствующих модулей
Допустимое расхождение выходных напряжений между модулями Не более 0,2 В
Максимальное количество модулей в параллели для NMP650 До 4 модулей NMS-240
Ограничение по суммарному току Ток не должен превышать произведение номинального тока одного модуля на число модулей при условии, что суммарная мощность не превышает 650 Вт
Особенность малой нагрузки При нагрузке менее 10 % от номинала может работать только один модуль как ведущий, остальные могут перейти в режим ожидания
Требование к проводникам Параллельное соединение следует выполнять короткими проводами большого сечения
Ограничение по функции PC При параллельной работе программирование выходного тока использовать нельзя
Особенность защиты при распределении тока для модулей 5 В и 12 В Для модулей C и E защита от короткого замыкания в режиме current sharing может работать по схеме hiccup или ограничения постоянного тока

Механические данные

Фронтэнд NMP650

Параметр Значение
Габаритные размеры 250 x 89 x 41 мм
Масса, типовая 1,45 кг
Упаковка 9 шт. в коробке, масса 14 кг, объем 0,98 куб. фута
Монтажные винты M4
Максимальная глубина проникновения винта 4 мм
Рекомендуемый момент затяжки монтажных винтов 7...10 кгс·см
Клеммы входа AC FG, AC/N, AC/L
Размер винта входной клеммы M3.5
Максимальный момент затяжки входной клеммы 12 кгс·см

Выходной модуль NMS-240-48

Параметр Значение
Габаритные размеры 118,5 x 37,9 x 18 мм
Масса, типовая 0,142 кг
Упаковка 72 шт. в коробке, масса 11,2 кг, объем 1,04 куб. фута
Выходные клеммы +V, -V
Рекомендуемый размер винта M3.5
Максимальный момент затяжки 10 кгс·см
Максимальная глубина проникновения винта 10 мм
Разъем управления фронтэнда HRS DF11-6DP-2DS или эквивалент
Сочленяемый корпус для CN32 HRS DF11-6DS или эквивалент
Контакты для CN32 HRS DF11-**SC или эквивалент
Разъем управления модуля HRS DF11-10DP-2DS или эквивалент
Сочленяемый корпус для CN81 HRS DF11-10DS или эквивалент
Контакты для CN81 HRS DF11-**SC или эквивалент

Наработка на отказ

Параметр Значение
MTBF по Telcordia SR-332 1314,6 тыс. ч минимум
MTBF по MIL-HDBK-217F при 25 °C 128,2 тыс. ч минимум

Примечания

  • Если не указано иное, все параметры приведены для входа 230 В AC, номинальной нагрузки и температуры окружающей среды 25 °C.
  • Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
  • Допуск включает начальную точность, нестабильность по сети и нестабильность по нагрузке.
  • КПД зависит от установленной комбинации выходных модулей. Для NMP650 указана комбинация 5 В, 12 В, 24 В, 48 В по одному модулю каждого типа, максимум 650 Вт. Для модулей H и K типовой КПД может достигать 91 % при номиналах 24 В и 48 В.
  • Для указанной комбинации время удержания составляет 16 мс при 230 В AC и 75 % суммарной выходной мощности либо 10 мс при 230 В AC и полной суммарной выходной мощности.
  • Источник питания рассматривается как компонент, встраиваемый в конечное оборудование. Испытания по ЭМС выполнены при монтаже на металлическую пластину 360 x 720 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
  • При низком входном напряжении может потребоваться снижение выходной мощности.
  • При параллельной работе пульсации выходного напряжения на малой нагрузке могут превышать указанное значение.
  • Снижение допустимой мощности по температуре окружающей среды при высоте более 2000 м составляет 3,5 °C на каждые 1000 м для исполнений без вентилятора и 5 °C на каждые 1000 м для исполнений с вентилятором. Для данной платформы используется вентиляторное охлаждение.
