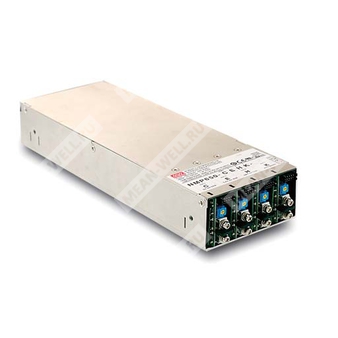

NMS-240-05 - одноканальный выходной модуль питания на 5 В для конфигурируемых модульных источников питания серии NMP.
Назначение
NMS-240-05 представляет собой одноканальный выходной модуль мощностью до 180 Вт, предназначенный для установки в модульные источники питания MEAN WELL серий NMP650 и NMP1K2. Модуль формирует стабилизированное выходное напряжение 5 В с номинальным током до 36 А, поддерживает дистанционное включение и выключение, удалённую компенсацию падения напряжения, программирование выходного напряжения и тока, а также режим параллельной работы.
Расшифровка партномера
| Элемент партномера | Значение |
| NMS | Выходной модуль серии NMS, одноканальный модуль для системы NMP |
| 240 | Класс модуля 240 Вт |
| 05 | Номинальное выходное напряжение 5 В |
| Код конфигурации | C |
Перевод разделов Features, Applications, Description
Особенности
- Соответствие требованиям безопасности для медицинского оборудования 2 x MOPP и ITE.
- Возможность применения в оборудовании типа BF при корректной системной реализации, ток утечки на корпус менее 100 мкА при 264 В AC.
- Низкопрофильное исполнение 1U.
- Универсальный вход переменного тока, полный диапазон.
- Программирование выходного напряжения и выходного тока.
- Встроенная функция параллельной работы.
- Локальное дистанционное включение и выключение.
- Выход вспомогательного питания.
- Сигнал температурной аварии.
- Сигнал исправности выхода DC OK.
- Охлаждение вентилятором с термостатическим управлением и функцией сигнализации вентиляции на уровне системы NMP.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева выходных модулей.
Области применения
- Медицинское оборудование.
- Диагностические и биологические системы.
- Сканеры МРТ, КТ и ПЭТ.
- Испытательные и измерительные системы.
- Телекоммуникационное оборудование.
- Промышленная автоматизация и оборудование для старения и прогонки изделий.
- Лазерное оборудование.
Описание
Семейство NMP представляет собой низкопрофильные модульные и конфигурируемые источники питания высотой 1U. Линейка включает два варианта по суммарной мощности: 650 Вт и 1200 Вт. Выходные модули обеспечивают мощность до 240 Вт и доступны с регулируемыми вариантами основных промышленных напряжений 5 В, 12 В, 24 В, 48 В, а также в двухканальном исполнении. Семейство NMP соответствует требованиям по безопасности, включая медицинские требования 2 x MOPP между первичной и вторичной цепями, а также стандартам ITE, что обеспечивает высокую гибкость при проектировании различных систем электропитания.
Основные электрические параметры модуля NMS-240-05
| Параметр | Значение |
| Модель | NMS-240-05 |
| Тип модуля | Одноканальный выходной модуль |
| Код конфигурации | C |
| Номинальное выходное напряжение | 5 В |
| Номинальный ток | 36 А |
| Диапазон тока | 0...36 А |
| Номинальная выходная мощность | 180 Вт |
| Максимальные пульсации и шум | 100 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 3...6 В |
| Допуск по выходному напряжению | ±2,0 % |
| Стабилизация по сети | ±0,5 % |
| Стабилизация по нагрузке | ±1,0 % |
| Время установления и нарастания | 1500 мс, 60 мс при полной нагрузке |
| Время удержания | 16 мс при 230 В AC и 75 % суммарной выходной мощности; 10 мс при 230 В AC и полной суммарной выходной мощности |
Защиты
| Параметр | Значение |
| Перегрузка | 105...125 % от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока постоянного уровня |
| Защита от перенапряжения | 6,3...8 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции управления и мониторинга
| Параметр | Значение |
| Дистанционное включение и выключение | RC+ и RC-: разомкнуто — выход включён; замкнуто — выход выключен |
| Удалённая компенсация | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Программирование выходного напряжения | Поддерживается, диапазон 3...6 В |
| Программирование выходного тока | Поддерживается |
| Вспомогательное питание модуля | 5 В при 10 мА, допуск ±10 %, пульсации 50 мВ пик-пик максимум |
| Распределение тока | Поддерживается |
| Сигнал DC OK | TTL-уровень; выход модуля включён при 4,5...5,5 В, выключен при 0...0,5 В |
Параметры сигналов и интерфейсов NMS-240-05
| Сигнал / функция | Описание |
| RC2 | Локальное дистанционное включение и выключение модуля; между RC2 и GND: разомкнуто — включён, замкнуто — выключен |
| Vcc2 | Вспомогательное напряжение 4,5...5,5 В относительно GND, максимальный ток нагрузки 10 мА |
| DC OK | TTL-сигнал исправности выхода, относительно GND, максимальный ток источника 10 мА |
| CS | Сигнал распределения тока при параллельном соединении модулей |
| PC | Вход программирования выходного тока, относительно GND |
| PV | Вход программирования выходного напряжения, относительно GND |
| +S | Положительный провод удалённой компенсации |
| -S | Отрицательный провод удалённой компенсации |
Назначение выводов разъёма управления CN81
| Номер вывода | Обозначение | Описание |
| 1 | GND | Общий провод |
| 2 | GND | Общий провод |
| 3 | RC2 | Локальное дистанционное включение и выключение |
| 4 | Vcc2 | Вспомогательное напряжение 4,5...5,5 В, до 10 мА |
| 5 | DC OK | Сигнал исправности выхода TTL |
| 6 | CS | Сигнал распределения тока |
| 7 | PC | Программирование выходного тока |
| 8 | PV | Программирование выходного напряжения |
| 9 | +S | Положительный вход удалённой компенсации |
| 10 | -S | Отрицательный вход удалённой компенсации |
Разъёмы и подключение
| Элемент | Параметр |
| Разъём управления CN81 | HRS DF11-10DP-2DS или эквивалент |
| Ответная часть корпуса разъёма | HRS DF11-10DS или эквивалент |
| Контакты | HRS DF11-**SC или эквивалент |
| Силовые выходные клеммы | +V, -V |
| Рекомендуемый размер винта силовых клемм | M3.5 |
| Максимальный момент затяжки силовых клемм | 10 кгс·см |
| Максимальная глубина проникновения винта L | 10 мм |
Параметры программирования
| Функция | Параметры |
| Программирование выходного напряжения PV | Внешнее напряжение относительно GND; диапазон регулировки соответствует диапазону настройки 3...6 В |
| Программирование выходного тока PC | Подстройка уровня ограничения постоянного тока в пределах 40...100 % от номинального тока внешним напряжением |
| Внешнее напряжение для PC | Характеристика приведена для диапазона 1,8...6 В относительно GND, с нелинейным участком |
Параллельная работа
| Параметр | Значение |
| Поддержка параллельной работы | Да, для модулей NMS-240 при объединении сигналов CS и GND |
| Допустимое расхождение выходных напряжений между параллельными модулями | Не более 0,2 В |
| Максимальное число модулей в параллели | До 4 модулей в NMP650, до 6 модулей в NMP1K2 |
| Ограничение суммарного выходного тока | Не должно превышать значение, определяемое номинальным током одного модуля, умноженным на число модулей, при условии соблюдения ограничения по суммарной мощности системы |
| Ограничение по суммарной мощности системы | 650 Вт для NMP650, 1200 Вт для NMP1K2 |
| Особенность работы при малой нагрузке | При суммарной нагрузке менее 10 % от номинальной возможна работа только одного ведущего модуля, остальные могут перейти в режим ожидания |
| Управление при параллельной работе | Дистанционное включение и выключение должно выполняться одновременно для всех параллельных модулей; индикация LED и сигнал DC OK также переключаются одновременно |
| Ограничение по функции PC | При параллельной работе программирование выходного тока не используется |
| Особенность защиты для 5-вольтового модуля при распределении тока | Защита от короткого замыкания реализуется в режиме hiccup или в режиме ограничения постоянного тока |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1 2-е издание, CSA C22.2 No. 62368-1-14 2-е издание, BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
Габаритные размеры и масса
| Параметр | Значение |
| Габаритные размеры | 118,5 x 37,9 x 18 мм |
| Масса | 0,142 кг, типовое значение |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 72 шт. |
| Масса упаковки | 11,2 кг |
| Объём упаковки | 1,04 куб. фута |
Показатели надёжности и системные параметры базового шасси NMP
Модуль NMS-240-05 является выходным модулем для установки в шасси NMP и работает совместно с фронт-энд блоком NMP650 или NMP1K2. Показатели ниже относятся к соответствующему базовому источнику питания системы.
| Параметр | NMP650 | NMP1K2 |
| MTBF по Telcordia SR-332 | 1314,6 тыс. ч минимум | 1275,4 тыс. ч минимум |
| MTBF по MIL-HDBK-217F при 25 °C | 128,2 тыс. ч минимум | 124,5 тыс. ч минимум |
| Размеры шасси | 250 x 89 x 41 мм | 250 x 127 x 41 мм |
| Масса шасси | 1,45 кг типовое значение | 2 кг типовое значение |
| Упаковка шасси | 9 шт. / 14 кг / 0,98 куб. фута | 6 шт. / 13 кг / 0,88 куб. фута |
Системные входные и функциональные параметры шасси NMP
Следующие параметры относятся к фронт-энд части NMP, совместимой с модулем NMS-240-05.
| Параметр | NMP650 | NMP1K2 |
| Диапазон входного напряжения | 90...264 В AC или 120...370 В DC | 90...264 В AC или 120...370 В DC |
| Диапазон частоты | 47...63 Гц | 47...63 Гц |
| Коэффициент мощности | более 0,95 при 230 В AC, более 0,98 при 115 В AC на полной нагрузке | более 0,95 при 230 В AC, более 0,98 при 115 В AC на полной нагрузке |
| Входной ток | 7,5 А при 115 В AC; 3,5 А при 230 В AC | 13,5 А при 115 В AC; 6,7 А при 230 В AC |
| Пусковой ток | 25 А при 115 В AC; 40 А при 230 В AC | 25 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | По защитному заземлению менее 400 мкА при 264 В AC; ток касания менее 100 мкА при 264 В AC | По защитному заземлению менее 400 мкА при 264 В AC; ток касания менее 100 мкА при 264 В AC |
| Суммарная выходная мощность | 650 Вт максимум | 1200 Вт максимум |
| Глобальное дистанционное управление | RC+ и RC-: замкнуто — питание включено, разомкнуто — питание выключено | RC+ и RC-: замкнуто — питание включено, разомкнуто — питание выключено |
| Сигнал аварии по температуре | TTL-выход | TTL-выход |
| Вспомогательное питание шасси | 5 В / 1,5 А, допуск ±10 %, пульсации 50 мВ пик-пик максимум | 5 В / 2 А, допуск ±10 %, пульсации 50 мВ пик-пик максимум |
| Рабочая температура | -30...+70 °C, со снижением мощности после +50 °C | -30...+70 °C, со снижением мощности после +50 °C |
| Рабочая влажность | 20...90 % RH без конденсации | 20...90 % RH без конденсации |
| Температура хранения | -40...+85 °C | -40...+85 °C |
| Влажность хранения | 10...95 % RH без конденсации | 10...95 % RH без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0...50 °C | ±0,03 %/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Уровень изоляции | Первичная цепь - вторичная цепь: 2 x MOPP; первичная цепь - земля: 1 x MOPP | Первичная цепь - вторичная цепь: 2 x MOPP; первичная цепь - земля: 1 x MOPP |
| Испытательное напряжение изоляции | Вход - выход 4 кВ AC; вход - земля 2 кВ AC; выход - земля 0,5 кВ AC | Вход - выход 4 кВ AC; вход - земля 2 кВ AC; выход - земля 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC, 25 °C, 70 % RH | 100 МОм при 500 В DC, 25 °C, 70 % RH |
ЭМС
| Параметр | Значение |
| Электромагнитная эмиссия, кондуктивные помехи | BS EN/EN 55032, CISPR32, EN55011, CISPR11, класс B |
| Электромагнитная эмиссия, излучаемые помехи | BS EN/EN 55032, CISPR32, EN55011, CISPR11, класс B |
| Гармонические составляющие тока | BS EN/EN 61000-3-2, класс A |
| Фликер | BS EN/EN 61000-3-3 |
| Устойчивость к ЭМС | BS EN/EN 60601-1-2, EN55035, SEMI F47 |
| ESD | BS EN/EN 61000-4-2, уровень 4, 15 кВ по воздуху, 8 кВ контакт |
| Радиочастотное поле | BS EN/EN 61000-4-3, уровень 3, 10 В/м |
| Быстрые переходные процессы | BS EN/EN 61000-4-4, уровень 3, 2 кВ |
| Импульсные перенапряжения | BS EN/EN 61000-4-5, уровень 4, 4 кВ линия-земля, 2 кВ линия-линия |
| Кондуктивные помехи по устойчивости | BS EN/EN 61000-4-6, уровень 2, 3 В |
| Магнитное поле | BS EN/EN 61000-4-8, уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN 61000-4-11, 100 % провал на 1 период, 30 % провал на 25 периодов, 100 % прерывание на 250 периодов |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной параллельной ёмкости 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск, нестабильность по сети и нестабильность по нагрузке.
- Эффективность системы зависит от установленных выходных модулей. Для NMP650 комбинация модулей принята как 5 В, 12 В, 24 В, 48 В; для NMP1K2 — 5 В, 12 В, 24 В, 48 В. Для указанной комбинации время удержания составляет 16 мс при 75 % полной выходной мощности и 10 мс при полной выходной мощности.
- Источник питания рассматривается как компонент, который устанавливается в конечное оборудование. Испытания ЭМС выполнялись при монтаже на металлическую пластину 360 x 720 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- При низком входном напряжении может потребоваться снижение выходной мощности.
- При параллельной работе пульсации выходного напряжения могут быть выше нормируемого значения при лёгкой нагрузке.
- Снижение допустимой мощности по температуре окружающей среды для работы на высоте более 2000 м составляет 3,5 °C на каждые 1000 м для исполнений без вентилятора и 5 °C на каждые 1000 м для исполнений с вентилятором.
