NMS-240-12 - модульный одноканальный выходной преобразователь питания 12 В для установки в конфигурируемые источники питания серии NMP.
Назначение
NMS-240-12 представляет собой одноканальный выходной модуль мощностью 240 Вт, предназначенный для применения в составе модульных источников питания MEAN WELL серии NMP650 и NMP1K2. Модуль формирует регулируемое стабилизированное выходное напряжение 12 В постоянного тока с номинальным током до 20 А, поддерживает дистанционное включение и выключение, удалённую компенсацию падения напряжения на проводах, программирование выходного напряжения и уровня ограничения тока, а также режим параллельной работы с распределением тока.
Перевод разделов Features, Applications, Description
Особенности
- Соответствие требованиям медицинской безопасности 2 x MOPP и стандартам ITE в составе системы серии NMP.
- Пригодность для BF-применений при соответствующем системном исполнении; ток утечки прикосновения менее 100 мкА при 264 В AC для системы.
- Низкопрофильное исполнение 1U.
- Универсальный вход и полный диапазон входного напряжения реализуются на уровне фронтального блока системы NMP.
- Программирование выходного напряжения и выходного тока.
- Встроенная функция параллельной работы, программируемый выход, глобальное разрешение, дистанционное локальное включение и выключение, вспомогательный выход постоянного тока, сигнал перегрева и сигнал исправности DC OK.
- Охлаждение в составе системы NMP осуществляется вентилятором с термостатическим управлением и функцией сигнализации.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
Области применения
- Медицинское оборудование.
- Диагностические и биологические установки.
- Сканеры МРТ, КТ и ПЭТ.
- Испытательные и измерительные системы.
- Телекоммуникационное оборудование.
- Промышленная автоматизация и оборудование для старения и прогонки.
- Лазерное оборудование.
Описание

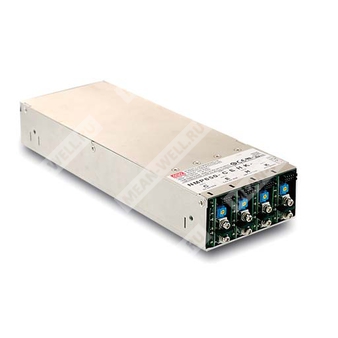

Серия NMP представляет собой низкопрофильные модульные и конфигурируемые источники питания высотой 1U. Линейка включает системы мощностью 650 Вт и 1200 Вт. Выходные модули обеспечивают до 240 Вт и поддерживают регулируемые варианты основных промышленных напряжений 5 В, 12 В, 24 В, 48 В, а также двухканальный выход. Семейство NMP соответствует требованиям по безопасности, включая медицинские исполнения с двойной защитой MOPP между первичной и вторичной цепями, а также стандартам ITE, обеспечивая высокую гибкость для различных применений.
Расшифровка партномера
| Элемент партномера | Значение |
| NMS | Одноканальный выходной модуль серии NMP |
| 240 | Номинальная мощность модуля 240 Вт |
| 12 | Номинальное выходное напряжение 12 В DC |
| Код конфигурации | E |
Основные электрические параметры
| Параметр | Значение |
| Модель | NMS-240-12 |
| Тип модуля | Одноканальный выходной модуль |
| Код конфигурации | E |
| Номинальное выходное напряжение | 12 В DC |
| Номинальный ток | 20 А |
| Диапазон тока | 0...20 А |
| Номинальная мощность | 240 Вт |
Выходные параметры
| Параметр | Значение |
| Пульсации и шум, максимум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 6...15 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,3% |
| Нестабильность по нагрузке | ±0,5% |
| Время установления и нарастания | 1500 мс, 60 мс при полной нагрузке |
| Время удержания, типовое | 16 мс при 230 В AC и 75% суммарной выходной мощности; 10 мс при 230 В AC и полной суммарной выходной мощности |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105...125% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока в режиме постоянного тока |
| Защита от перенапряжения | 15,5...20 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции управления и мониторинга
| Параметр | Значение |
| Дистанционное включение и выключение | RC+ и RC-: разомкнуто — выход включён; замкнуто — выход выключен |
| Удалённая компенсация | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Программирование выходного напряжения | Поддерживается; диапазон 6...15 В; управление через вход PV |
| Программирование выходного тока | Поддерживается; регулировка уровня ограничения постоянного тока через вход PC |
| Вспомогательное питание модуля | 5 В при 10 мА, допуск ±10%, пульсации 50 мВ пик-пик максимум |
| Распределение тока | Поддерживается; см. руководство по функциям |
| Сигнал DC OK | TTL-уровень; включённый модуль: 4,5...5,5 В, выключенный: 0...0,5 В |
Параметры программирования и управляющих сигналов
| Параметр | Значение |
| Вход PV | Программирование выходного напряжения относительно GND |
| Диапазон внешнего напряжения для PV | Характеристика приведена для 1...6 В DC; регулирование нелинейное |
| Вход PC | Программирование уровня выходного тока относительно GND |
| Диапазон регулирования тока по PC | 40...100% от номинального тока |
| Диапазон внешнего напряжения для PC | Характеристика приведена для 1,8...6 В DC; регулирование нелинейное |
| Тип сигнала DC OK | TTL, максимальный ток источника 10 мА |
| Уровень DC OK при включённом выходе | 4,5...5,5 В |
| Уровень DC OK при выключённом выходе | 0...0,5 В |
Параллельная работа
| Параметр | Значение |
| Поддержка параллельной работы | Да, через вывод CS |
| Условие согласования выходных напряжений | Разница выходных напряжений между параллельными модулями менее 0,2 В |
| Максимальное число модулей в параллели | До 4 модулей в NMP650, до 6 модулей в NMP1K2 |
| Ограничение по общей мощности | Не более 650 Вт для NMP650 и не более 1200 Вт для NMP1K2 |
| Ограничение по функции PC | При параллельной работе функция программирования тока не используется |
| Особенность работы на малой нагрузке | При нагрузке менее 10% от номинальной возможно, что работает только один ведущий модуль, а остальные переходят в режим ожидания |
| Управление в параллели | Дистанционное включение и выключение должно одновременно управлять всеми параллельными модулями; индикация LED и DC OK также переключаются синхронно |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 118,5 x 37,9 x 18 мм |
| Масса типовая | 0,142 кг |
| Упаковка | 72 шт. |
| Масса упаковки | 11,2 кг |
| Объём упаковки | 1,04 куб. фута |
Надёжность и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, TUV BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1, 2-е издание, CSA C22.2 No. 62368-1-14, 2-е издание, TUV BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
| MTBF | Для модуля NMS-240-12 отдельно не указан; в документе приведён MTBF для фронтальных блоков системы: NMP650 — 1314,6 тыс. ч по Telcordia SR-332 и 128,2 тыс. ч по MIL-HDBK-217F при 25°C; NMP1K2 — 1275,4 тыс. ч по Telcordia SR-332 и 124,5 тыс. ч по MIL-HDBK-217F при 25°C |
Подключение и выводы управления NMS-240-12
| Разъём | Вывод | Функция |
| CN81 | 1 | GND, общий |
| CN81 | 2 | GND, общий |
| CN81 | 3 | RC2, локционное дистанционное включение и выключение; разомкнуто — включено, замкнуто — выключено |
| CN81 | 4 | Vcc2, вспомогательное питание 4,5...5,5 В, до 10 мА |
| CN81 | 5 | DC OK, TTL-сигнал исправности |
| CN81 | 6 | CS, вывод распределения тока |
| CN81 | 7 | PC, программирование тока |
| CN81 | 8 | PV, программирование напряжения |
| CN81 | 9 | +S, положительный вывод удалённой компенсации |
| CN81 | 10 | -S, отрицательный вывод удалённой компенсации |
Силовые выводы
| Параметр | Значение |
| Выходные клеммы | +V, -V |
| Рекомендуемый размер винта | M3.5 |
| Максимальный момент затяжки | 10 кгс·см |
| Максимальная глубина проникновения L | 10 мм |
Разъёмы сопряжения
| Параметр | Значение |
| Разъём управления модуля | HRS DF11-10DP-2DS или эквивалент |
| Ответная часть корпуса | HRS DF11-10DS или эквивалент |
| Контакты | HRS DF11-**SC или эквивалент |
Эксплуатационные особенности в составе системы
| Параметр | Значение |
| Частота ШИМ модуля | 175 кГц |
| Охлаждение | Осуществляется средствами фронтального блока системы NMP |
| Установка в пустой слот | Пустой слот должен закрываться элементом BLANK-NMS240 |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает начальную погрешность, нестабильность по сети и нестабильность по нагрузке.
- КПД системы зависит от установленных выходных модулей. Для NMP650 комбинация модулей принимается как 5 В, 12 В, 24 В, 48 В с суммарной мощностью до 650 Вт. Для NMP1K2 — 5 В, 12 В, 24 В, 48 В с суммарной мощностью до 1200 Вт. Для указанной комбинации время удержания составляет 16 мс при 75% суммарной выходной мощности и 10 мс при полной суммарной выходной мощности.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполнялись при установке изделия на металлическую пластину 360 x 720 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтинга.
- При параллельной работе пульсации выходного напряжения могут быть выше нормируемых значений при малой нагрузке.
- Снижение допустимой мощности по температуре окружающей среды составляет 3,5°C на каждые 1000 м для исполнений без вентилятора и 5°C на каждые 1000 м для исполнений с вентилятором при эксплуатации на высоте более 2000 м.
