NMS-240-24 - одноканальный выходной силовой модуль 24 В для модульных источников питания MEAN WELL серии NMP.
Назначение
NMS-240-24 представляет собой сменный выходной модуль мощностью до 240 Вт, предназначенный для установки в конфигурируемые модульные источники питания серии NMP650 и NMP1K2. Модуль формирует регулируемое постоянное напряжение 24 В с номинальным током 10 А, поддерживает дистанционное включение и выключение, удалённую компенсацию падения напряжения, программирование выходного напряжения и тока, сигнал исправности выхода и функцию распределения тока при параллельной работе.
Расшифровка партномера
| Элемент партномера | Значение |
| NMS | Серия выходных модулей, одноканальный выходной модуль |
| 240 | Номинальная мощность модуля 240 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| Код конфигурации | H |
| Полное обозначение | NMS-240-24 |
Серия NMP: свойства и особенности
- Соответствие требованиям безопасности для медицинского оборудования 2 x MOPP и ITE-применений.
- Пригодность для BF-применений при соответствующей системной реализации, ток утечки на корпус менее 100 мкА при 264 В AC.
- Низкопрофильное исполнение 1U.
- Универсальный вход AC, полный диапазон.
- Программирование выходного напряжения и выходного тока.
- Встроенная функция параллельной работы.
- Глобальное разрешение работы, локальное дистанционное включение и выключение.
- Вспомогательный выход постоянного напряжения.
- Сигнал тревоги по перегреву и сигнал исправности DC OK.
- Охлаждение вентилятором с термостатическим управлением и функцией сигнализации вентиляции на уровне системы.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев для всех выходных модулей.
Области применения серии NMP
- Медицинское оборудование.
- Диагностические и биологические установки.
- Сканеры MRI, CT и PET.
- Испытательные и измерительные системы.
- Телекоммуникационное оборудование.
- Промышленная автоматизация и оборудование для циклических испытаний и старения.
- Лазерное оборудование.
Описание серии NMP

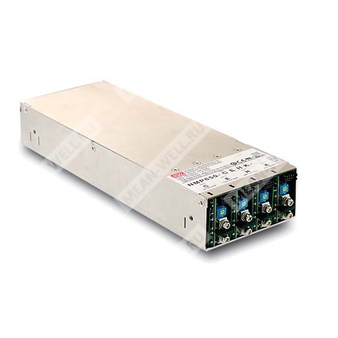

Семейство NMP представляет собой низкопрофильные модульные и конфигурируемые источники питания MEAN WELL высотой 1U. Линейка включает фронтальные модули на 650 Вт и 1200 Вт, а выходные модули обеспечивают мощность до 240 Вт с регулируемыми вариантами основных промышленных напряжений 5 В, 12 В, 24 В, 48 В, а также вариант с двухканальным выходом. Серия соответствует требованиям безопасности, включая медицинские требования 2 x MOPP между первичной и вторичной цепями, а также стандартам ITE, обеспечивая высокую гибкость для различных применений.
Основные электрические параметры NMS-240-24
| Параметр | Значение |
| Модель | NMS-240-24 |
| Тип модуля | Одноканальный выходной модуль |
| Код конфигурации | H |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 10 А |
| Диапазон выходного тока | 0...10 А |
| Номинальная выходная мощность | 240 Вт |
Выходные параметры
| Параметр | Значение |
| Пульсации и шум, максимум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 15...30 В |
| Точность установки выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска, нарастания | 1500 мс, 60 мс при полной нагрузке |
| Время удержания, типовое | 16 мс при 230 В AC и 75% суммарной выходной мощности; 10 мс при 230 В AC и суммарной выходной мощности |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105...125% номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока в режиме постоянного тока |
| Защита от перенапряжения | 31...37 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные возможности
| Функция | Описание |
| Дистанционное включение и выключение | RC+/RC-: разомкнуто - включено; RC+/RC-: замкнуто - выключено |
| Удалённая компенсация | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Программирование выходного напряжения | Допускается регулировка выходного напряжения; диапазон соответствует диапазону регулировки напряжения 15...30 В |
| Программирование выходного тока | Допускается регулировка уровня ограничения постоянного тока; смещение в диапазоне 40...100% от номинального тока посредством внешнего напряжения |
| Вспомогательное питание модуля | 5 В, 10 мА, допуск ±10%, пульсации 50 мВ пик-пик максимум |
| Распределение тока | Поддерживается, для параллельной работы модулей NMS-240 |
| Сигнал исправности выхода | Уровень TTL; выход включён: 4,5...5,5 В, выход выключен: 0...0,5 В |
Параметры интерфейса управления CN81
| Контакт | Обозначение | Описание |
| 1 | GND | Общий провод |
| 2 | GND | Общий провод |
| 3 | RC2 | Локальное дистанционное включение и выключение; разомкнуто - включено, замкнуто - выключено |
| 4 | Vcc2 | Вспомогательный выход 4,5...5,5 В, относительно контактов 1 и 2, ток нагрузки до 10 мА |
| 5 | DC OK | TTL-сигнал исправности выхода, относительно контактов 1 и 2, максимальный ток источника 10 мА |
| 6 | CS | Сигнал распределения тока для параллельной работы модулей |
| 7 | PC | Вход программирования выходного тока, относительно контактов 1 и 2 |
| 8 | PV | Вход программирования выходного напряжения, относительно контактов 1 и 2 |
| 9 | +S | Положительный провод удалённой компенсации |
| 10 | -S | Отрицательный провод удалённой компенсации |
Логика управления и сигнализации
| Функция | Условие | Состояние |
| Локальное включение и выключение | Между RC2 и GND разомкнуто | Выход включён |
| Локальное включение и выключение | Между RC2 и GND замкнуто | Выход выключен |
| Сигнал DC OK | 4,5...5,5 В относительно GND | Модуль включён |
| Сигнал DC OK | 0...0,5 В относительно GND | Модуль выключен |
Программирование выходного напряжения
| Параметр | Значение |
| Назначение входа | Подстройка выходного напряжения внешним напряжением |
| Контакт | PV, контакт 8 CN81 |
| Опорная точка | GND, контакты 1 или 2 CN81 |
| Диапазон программирования | 15...30 В на выходе |
| Диапазон внешнего управляющего напряжения | До 6 В DC, характеристика нелинейная |
Программирование уровня ограничения тока
| Параметр | Значение |
| Назначение входа | Подстройка уровня постоянного тока внешним напряжением |
| Контакт | PC, контакт 7 CN81 |
| Опорная точка | GND, контакты 1 или 2 CN81 |
| Диапазон регулировки | 40...100% от номинального тока |
| Диапазон внешнего управляющего напряжения | 1,8...6 В DC, характеристика нелинейная |
| Типовой верхний уровень ограничения | 115% по току |
Параллельная работа
| Параметр | Требование / значение |
| Поддержка параллельной работы | Да, только для модулей NMS-240 |
| Соединяемые сигналы | CS и GND всех модулей соединяются параллельно |
| Допустимое расхождение выходных напряжений модулей | Не более 0,2 В |
| Максимальное число параллельных модулей | До 4 модулей в NMP650, до 6 модулей в NMP1K2 |
| Ограничение суммарного тока | Номинальный ток одного модуля, умноженный на число модулей, при условии соблюдения ограничения по суммарной мощности системы |
| Ограничение по суммарной мощности системы | Не более 650 Вт для NMP650 и не более 1200 Вт для NMP1K2 |
| Особенность при малой нагрузке | При суммарной нагрузке менее 10% номинальной возможно, что работает только один модуль, остальные переходят в режим ожидания |
| Требование к коммутации | Параллелирование выполнять короткими проводниками большого сечения |
| Дистанционное управление в параллели | Все параллельные модули должны включаться и выключаться одновременно |
| Ограничение по функции PC | При параллельной работе программирование выходного тока не используется |
| Особенность защиты для модулей 5 В и 12 В в режиме распределения тока | Короткое замыкание: режим hiccup или ограничение тока |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 118,5 x 37,9 x 18 мм |
| Масса типовая | 0,142 кг |
| Исполнение выходных клемм | Винтовые клеммы +V, -V |
| Рекомендуемый размер винта выходных клемм | M3.5 |
| Максимальный момент затяжки выходных клемм | 10 кгс·см |
| Максимальная глубина вворачивания винта | 10 мм |
Разъёмы и присоединение
| Параметр | Значение |
| Разъём управления модуля | CN81 |
| Тип разъёма управления | HRS DF11-10DP-2DS или эквивалент |
| Ответная часть корпуса | HRS DF11-10DS или эквивалент |
| Контакты ответной части | HRS DF11-**SC или эквивалент |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 60601-1:2005+A1, BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1 2nd Ed, CSA C22.2 No. 62368-1-14 2nd Ed, BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
Надёжность и упаковка
| Параметр | Значение |
| MTBF | Для модуля NMS-240-24 отдельно не указан; в составе системы NMP650: 1314,6 тыс. ч минимум по Telcordia SR-332 и 128,2 тыс. ч минимум по MIL-HDBK-217F при 25°C, в составе NMP1K2: 1275,4 тыс. ч минимум по Telcordia SR-332 и 124,5 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Упаковка | 72 шт. / 11,2 кг / 1,04 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной параллельной ёмкости 0,1 мкФ и 47 мкФ.
- Допуск включает начальную погрешность, нестабильность по сети и нестабильность по нагрузке.
- КПД системы зависит от установленных выходных модулей. Для NMP650 при наборе модулей 5 В, 12 В, 24 В и 48 В максимальная мощность 650 Вт. Для NMP1K2 при наборе модулей 5 В, 12 В, 24 В и 48 В максимальная мощность 1200 Вт.
- Для указанной комбинации модулей время удержания составляет 16 мс при 230 В AC и 75% суммарной выходной мощности либо 10 мс при 230 В AC и полной суммарной выходной мощности.
- Источник питания рассматривается как компонент для установки в конечное оборудование. Все испытания по ЭМС выполнены при монтаже изделия на металлической пластине 360 x 720 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- При низком входном напряжении может требоваться снижение нагрузки; следует учитывать кривые ухудшения характеристик.
- При параллельной работе пульсации выходного напряжения могут превышать нормируемые значения при малой нагрузке.
- Снижение допустимой температуры окружающей среды составляет 3,5°C на каждые 1000 м для исполнений без вентилятора и 5°C на каждые 1000 м для исполнений с вентилятором при эксплуатации на высоте более 2000 м.
