NMS-240-48 - одноканальный выходной модуль 48 В мощностью 240 Вт для модульных источников питания серии NMP.
Общее описание
NMS-240-48 представляет собой сменный одноканальный выходной модуль серии NMS-240, предназначенный для установки в модульные источники питания MEAN WELL NMP650 и NMP1K2. Модуль формирует регулируемое изолированное выходное напряжение номиналом 48 В постоянного тока и обеспечивает выходную мощность до 240 Вт.
Из обозначения серии следует, что это модуль для конфигурируемой платформы питания малой высоты 1U. В составе системы NMP модуль поддерживает дистанционное включение и выключение, дистанционную компенсацию падения напряжения на проводах, программирование выходного напряжения, программирование уровня ограничения тока, сигнал исправности выхода и защиту по перегрузке, перенапряжению и перегреву.
Платформа NMP ориентирована на применение в медицинской, промышленной и измерительной аппаратуре. Для всей системы серии NMP заявлены медицинские и ИТ-сертификации, включая 2 x MOPP между первичной и вторичной цепями на уровне фронт-энда.
Расшифровка партномера
| Элемент | Значение | Расшифровка |
| NMS | Серия выходного модуля | Одноканальный выходной модуль для платформы NMP |
| 240 | 240 Вт | Номинальная выходная мощность модуля |
| 48 | 48 В | Номинальное выходное напряжение |
| Код конфигурации | K | Исполнение модуля с выходом 48 В |
Перевод разделов Features, Applications, Description для платформы NMP
Особенности
- Соответствие требованиям безопасности медицинского оборудования с уровнем 2 x MOPP и оборудования информационных технологий.
- Пригодность для применения в оборудовании типа BF при корректной системной реализации, ток утечки прикосновения менее 100 мкА при 264 В AC.
- Низкопрофильное исполнение 1U.
- Универсальный вход переменного тока, полный диапазон.
- Программирование выходного напряжения и выходного тока.
- Встроенная функция параллельной работы, программируемые выходы, глобальное разрешение, локальное дистанционное включение и выключение, вспомогательный выход постоянного тока, сигнал аварии по перегреву, сигнал исправности выхода.
- Охлаждение вентилятором с термостатическим управлением и функцией аварийной сигнализации вентиляции.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева для всех выходных модулей.
Области применения
- Медицинское оборудование.
- Диагностические и биологические установки.
- Сканеры МРТ, КТ и ПЭТ.
- Испытательные и измерительные системы.
- Телекоммуникационное оборудование.
- Оборудование промышленной автоматизации и систем старения изделий.
- Лазерное оборудование.
Описание серии

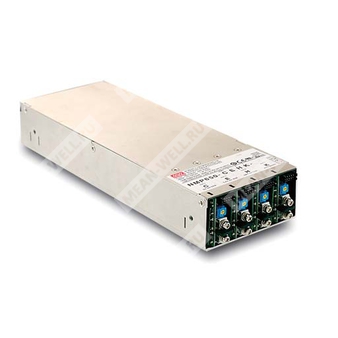

Серия NMP представляет собой модульные и конфигурируемые источники питания высотой 1U. Линейка включает исполнения на 650 Вт и 1200 Вт. Выходные модули обеспечивают мощность до 240 Вт и доступны с регулируемыми вариантами основных промышленных напряжений 5 В, 12 В, 24 В, 48 В, а также в двухканальном исполнении. Серия соответствует требованиям безопасности для медицинских применений, включая 2 x MOPP между первичной и вторичной цепями, а также стандартам для ИТ-оборудования, что обеспечивает высокую гибкость при проектировании различных систем.
Основные электрические параметры модуля NMS-240-48
| Параметр | Значение |
| Модель | NMS-240-48 |
| Тип модуля | Одноканальный выходной модуль |
| Код конфигурации | K |
| Номинальное выходное напряжение | 48 В DC |
| Номинальный ток | 5 А |
| Диапазон тока | 0...5 А |
| Номинальная мощность | 240 Вт |
| Максимальные пульсации и шум | 250 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 30...55 В |
| Допуск по выходному напряжению | ±1,0 % |
| Стабилизация по сети | ±0,2 % |
| Стабилизация по нагрузке | ±0,5 % |
| Время установления и нарастания | 1500 мс, 60 мс при полной нагрузке |
| Время удержания | 16 мс при 230 В AC и 75 % суммарной выходной мощности; 10 мс при 230 В AC и полной суммарной выходной мощности |
Защиты
| Параметр | Значение |
| Защита по перегрузке | 105...125 % от номинальной выходной мощности |
| Режим защиты по перегрузке | Ограничение тока постоянного уровня |
| Защита по перенапряжению | 57...66 В |
| Режим защиты по перенапряжению | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита по перегреву | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр | Значение |
| Дистанционное включение и выключение | RC+ и RC-: разомкнуто — выход включен; замкнуто — выход выключен |
| Дистанционная компенсация | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Программирование выходного напряжения | Поддерживается; диапазон соответствует диапазону регулировки напряжения 30...55 В |
| Программирование выходного тока | Поддерживается; регулировка уровня ограничения постоянного тока |
| Вспомогательное питание модуля | 5 В, 10 мА; допуск ±10 %; пульсации 50 мВ пик-пик максимум |
| Распределение тока | Поддерживается, см. описание функции параллельной работы |
| Сигнал исправности выхода | TTL-уровень; включено 4,5...5,5 В, выключено 0...0,5 В |
Параметры безопасности
| Параметр | Значение |
| Стандарты безопасности модуля в составе серии | IEC 60601-1:2005+A1, BS EN/EN 60601-1:2006+A1+A12+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2, IEC 62368-1:2014, UL 62368-1 2-е изд., CSA C22.2 No. 62368-1-14 2-е изд., BS EN/EN 62368-1:2014+A11, EAC TP TC 004 |
Механические параметры и упаковка
| Параметр | Значение |
| Габаритные размеры | 118,5 x 37,9 x 18 мм |
| Масса | 0,142 кг тип. |
| Упаковка | 72 шт. / 11,2 кг / 1,04 куб. фута |
Параметры системы NMP, влияющие на работу модуля
Модуль NMS-240-48 работает только в составе фронт-энда NMP650 или NMP1K2. Ниже приведены параметры базового блока, определяющие условия эксплуатации выходного модуля.
Вход фронт-энда
| Параметр | NMP650 | NMP1K2 |
| Диапазон входного напряжения | 90...264 В AC; 120...370 В DC | 90...264 В AC; 120...370 В DC |
| Диапазон частоты | 47...63 Гц | 47...63 Гц |
| Коэффициент мощности | более 0,95 при 230 В AC; более 0,98 при 115 В AC при полной нагрузке | более 0,95 при 230 В AC; более 0,98 при 115 В AC при полной нагрузке |
| КПД | 91 % при полной загрузке модулями H/K на номиналах 24/48 В; 88,5 % при полной загрузке для комбинаций с модулями разных типов на номинальном напряжении | 90,5 % при полной загрузке модулями H/K на номиналах 24/48 В; 89 % при полной загрузке для комбинаций с модулями разных типов на номинальном напряжении |
| Входной ток | 3,5 А при 230 В AC; 7,5 А при 115 В AC | 6,7 А при 230 В AC; 13,5 А при 115 В AC |
| Пусковой ток | 40 А при 230 В AC; 25 А при 115 В AC | 40 А при 230 В AC; 25 А при 115 В AC |
| Ток утечки | Ток утечки на землю менее 400 мкА при 264 В AC; ток прикосновения менее 100 мкА при 264 В AC | Ток утечки на землю менее 400 мкА при 264 В AC; ток прикосновения менее 100 мкА при 264 В AC |
Выход и служебные функции фронт-энда
| Параметр | NMP650 | NMP1K2 |
| Суммарная выходная мощность | 650 Вт максимум | 1200 Вт максимум |
| Защита по перегреву | Отключение выхода, автоматическое восстановление после снижения температуры | Отключение выхода, автоматическое восстановление после снижения температуры |
| Дистанционное управление | RC+ и RC-: замкнуто — питание включено; разомкнуто — питание выключено | RC+ и RC-: замкнуто — питание включено; разомкнуто — питание выключено |
| Сигнал аварии | TTL-сигнал перегрева | TTL-сигнал перегрева |
| Вспомогательный выход | 5 В, 1,5 А; допуск ±10 %; пульсации 50 мВ пик-пик максимум | 5 В, 2 А; допуск ±10 %; пульсации 50 мВ пик-пик максимум |
Условия эксплуатации системы
| Параметр | Значение |
| Рабочая температура фронт-энда и NMS-240 | от -30 до +70 °C, снижение мощности после +50 °C |
| Рабочая влажность | 20...90 % относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10...95 % относительной влажности, без конденсации |
| Температурный коэффициент | ±0,03 % на °C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, по 60 мин по осям X, Y, Z |
Электромагнитная совместимость системы
| Раздел | Параметр | Уровень |
| Эмиссия | Кондуктивные помехи | Класс B |
| Эмиссия | Излучаемые помехи | Класс B |
| Эмиссия | Гармонические составляющие тока | Класс A |
| Эмиссия | Фликер | — |
| Устойчивость | Электростатический разряд | Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ при контакте |
| Устойчивость | Радиочастотное поле | Уровень 3, 10 В/м |
| Устойчивость | Импульсные помехи | Уровень 3, 2 кВ |
| Устойчивость | Импульсные перенапряжения | Уровень 4, 4 кВ линия-земля; 2 кВ линия-линия |
| Устойчивость | Кондуктивные радиочастотные помехи | Уровень 2, 3 В |
| Устойчивость | Магнитное поле | Уровень 4, 30 А/м |
| Устойчивость | Провалы и прерывания напряжения | 100 % провал на 1 период, 30 % провал на 25 периодов, 100 % прерывание на 250 периодов |
Надежность системы
| Параметр | NMP650 | NMP1K2 |
| MTBF по Telcordia SR-332 | 1314,6 тыс. ч минимум | 1275,4 тыс. ч минимум |
| MTBF по MIL-HDBK-217F при 25 °C | 128,2 тыс. ч минимум | 124,5 тыс. ч минимум |
Интерфейсы и сигналы управления модуля NMS-240-48
Назначение контактов управляющего разъема CN81
| Контакт | Обозначение | Назначение |
| 1 | GND | Общий |
| 2 | GND | Общий |
| 3 | RC2 | Локционное включение и выключение модуля; разомкнуто — включен, замкнуто — выключен |
| 4 | Vcc2 | Вспомогательное напряжение 4,5...5,5 В, до 10 мА, относительно GND |
| 5 | DC OK | TTL-сигнал исправности выхода, относительно GND |
| 6 | CS | Сигнал распределения тока при параллельной работе |
| 7 | PC | Вход программирования выходного тока |
| 8 | PV | Вход программирования выходного напряжения |
| 9 | +S | Положительный провод дистанционной компенсации |
| 10 | -S | Отрицательный провод дистанционной компенсации |
Выходные клеммы
| Параметр | Значение |
| Выходные клеммы | +V, -V |
| Рекомендуемый размер винта | M3,5 |
| Максимальный момент затяжки | 10 кгс·см |
| Максимальная глубина ввода L | 10 мм |
Разъемы управления
| Параметр | Значение |
| Разъем CN81 | HRS DF11-10DP-2DS или эквивалент |
| Ответная часть корпуса | HRS DF11-10DS или эквивалент |
| Контакты | HRS DF11-**SC или эквивалент |
Функции управления и мониторинга
Локционное дистанционное включение и выключение
| Условие | Состояние модуля |
| Между RC2 и GND разомкнуто | Выход включен |
| Между RC2 и GND замкнуто | Выход выключен |
Дистанционная компенсация
| Параметр | Значение |
| Максимальная компенсация падения напряжения | 0,5 В |
| Подключение | По выводам +S и -S, провода рекомендуется скручивать попарно |
Программирование выходного напряжения
| Параметр | Значение |
| Вход управления | PV относительно GND |
| Способ регулировки | Встроенным подстроечным резистором и внешним напряжением |
| Диапазон регулировки для NMS-240-48 | 30...55 В |
Программирование уровня постоянного тока
| Параметр | Значение |
| Вход управления | PC относительно GND |
| Диапазон регулировки | 40...100 % от номинального тока |
| Способ регулировки | Внешним напряжением |
Сигнал исправности выхода
| Уровень сигнала между DC OK и GND | Состояние выхода |
| 4,5...5,5 В | Выход включен |
| 0...0,5 В | Выход выключен |
Параллельная работа
| Параметр | Требование |
| Допустимость параллельной работы | Да, для модулей NMS-240 при объединении выводов CS и GND |
| Допустимое расхождение выходных напряжений между модулями | Менее 0,2 В |
| Максимальное число модулей в параллели | До 4 для NMP650, до 6 для NMP1K2 |
| Ограничение суммарного тока | Не должен превышать произведение номинального тока модуля на число модулей с учетом ограничения по суммарной мощности системы |
| Требование к проводникам | Короткие соединения большого сечения |
| Поведение при нагрузке менее 10 % | Возможно, что работает только один ведущий модуль, остальные переходят в режим ожидания |
| Совместное управление | Все параллельные модули должны включаться и выключаться одновременно; сигналы индикации и DC OK также переключаются одновременно |
| Ограничение | При параллельной работе функция программирования тока PC не используется |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с применением витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Погрешность включает начальную погрешность, нестабильность по сети и нестабильность по нагрузке.
- КПД зависит от состава установленных выходных модулей. Для NMP650 указан вариант комбинации 5 В, 12 В, 24 В, 48 В с максимальной мощностью 650 Вт. Для NMP1K2 указан вариант комбинации 5 В, 12 В, 24 В, 48 В с максимальной мощностью 1200 Вт.
- Время удержания для указанной комбинации составляет 16 мс при 75 % суммарной выходной мощности и 10 мс при полной суммарной выходной мощности, при 230 В AC.
- Источник питания рассматривается как компонент для установки в конечное оборудование. Проверка ЭМС конечного изделия должна быть подтверждена на уровне системы.
- При низком входном напряжении может потребоваться снижение мощности.
- При параллельной работе пульсации выходного напряжения могут превышать стандартные значения при малой нагрузке.
- Для высот более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для исполнений без вентилятора и 5 °C на каждые 1000 м для исполнений с вентилятором.
