NPB-120-24TB

На складе
5 834 ₽ за 1 шт

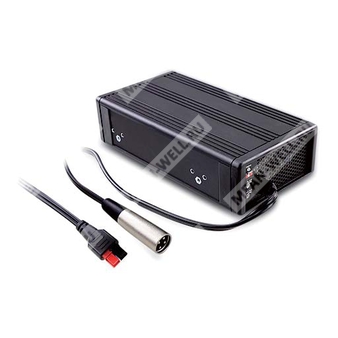

NPB-120-24TB - сетевое зарядное устройство 120 Вт для зарядки 24-вольтовых аккумуляторных батарей с клеммным выходом.

Расшифровка партномера

Сегмент Значение
NPB Серия зарядных устройств NPB
120 Номинальная мощность 120 Вт
24 Номинальное выходное напряжение зарядки 24 В класса, типовые напряжения 28,8 В / 27,6 В
TB Исполнение с выходным клеммным блоком

Назначение

NPB-120-24TB представляет собой зарядное устройство класса I с защитным заземлением, предназначенное для работы со свинцово-кислотными аккумуляторами типов flooded, Gel, AGM, а также с литий-ионными аккумуляторами, включая литий-железо-фосфатные и литий-марганцевые системы. Устройство реализует двух- или трехступенчатый алгоритм заряда, имеет широкий диапазон регулировки выходного напряжения и зарядного тока, рассчитано на питание от универсальной сети переменного тока 90...264 В и оснащено встроенной коррекцией коэффициента мощности.

Особенности

  • Универсальный вход 90...264 В переменного тока, встроенная коррекция коэффициента мощности.
  • Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
  • Безвентиляторное исполнение.
  • Широкий диапазон регулировки выходных параметров.
  • Регулировка зарядного напряжения: 21...30,4 В.
  • Регулировка зарядного тока: 50...100 % от номинального тока.
  • Выбор 2- или 3-ступенчатого алгоритма зарядки DIP-переключателем.
  • Потребляемая мощность без нагрузки менее 0,15 Вт при выключенном сетевом выключателе.
  • Широкий рабочий температурный диапазон от -30 до +70 °C.
  • Защиты: короткое замыкание, перенапряжение, перегрев, защита от обратной полярности аккумулятора.
  • Светодиодная индикация состояния зарядки на передней панели.
  • Стандартный сетевой вход IEC320-C14.

Области применения

  • Резервное питание радиосистем.
  • Зарядные устройства для электрических скутеров.
  • Кемперы, автобусы, тяжелые грузовые автомобили, специализированный транспорт.
  • Системы видеонаблюдения.
  • Портативный электроинструмент.

Описание

Серия NPB-120 представляет собой зарядные устройства мощностью 120 Вт для аккумуляторных батарей различных химических систем. Модель NPB-120-24TB относится к исполнению на номинальный класс 24 В и обеспечивает типовые напряжения ускоренного и поддерживающего заряда 28,8 В и 27,6 В соответственно. Устройство выполнено как источник питания класса I с подключением защитного проводника, оснащено стандартным входным разъемом IEC320-C14 и поддерживает двух- либо трехступенчатое управление процессом заряда. Серия покрывает диапазон регулируемых выходных напряжений, достаточный для широкого круга аккумуляторных систем; для данной модели диапазон регулировки составляет 21...30,4 В.

Выходные параметры

Параметр Значение для NPB-120-24TB
Номинальное напряжение ускоренного заряда 28,8 В
Напряжение поддерживающего заряда по умолчанию 27,6 В
Диапазон регулировки выходного напряжения 21...30,4 В
Номинальный выходной ток 4 А
Диапазон регулировки выходного тока 50...100 %
Практический диапазон регулировки выходного тока 2...4 А
Максимальная мощность 121,6 Вт
Рекомендуемая емкость аккумулятора 15...50 А·ч
Ток утечки от аккумулятора < 1 мА
Алгоритм зарядки 2- или 3-ступенчатый, выбирается DIP-переключателем

Входные параметры

Параметр Значение
Диапазон входного напряжения 90...264 В переменного тока, 127...370 В постоянного тока
Диапазон входной частоты 47...63 Гц
Коэффициент мощности более 0,98 при 115 В переменного тока; более 0,93 при 230 В переменного тока и полной нагрузке
КПД, типовое значение 89,5 %
Потребляемый ток от сети 1,5 А при 115 В переменного тока; 0,8 А при 230 В переменного тока
Пусковой ток 55 А при 230 В переменного тока, холодный старт
Ток утечки < 0,75 мА при 240 В переменного тока
Потребление без нагрузки < 0,15 Вт при выключенном сетевом выключателе

Параметры защиты

Параметр Значение
Защита от короткого замыкания Ограничение тока по постоянному току, зарядное устройство отключается через 5 секунд, восстановление после повторной подачи питания
Защита от перенапряжения Срабатывание в диапазоне 32...40 В
Режим защиты от перенапряжения Отключение и фиксация по выходному напряжению, восстановление после повторной подачи питания
Защита от обратной полярности Посредством внутреннего предохранителя
Защита от перегрева Режим hiccup, автоматическое восстановление после снижения температуры

Функции и режимы зарядки

Функция Описание
Выбор кривой зарядки 2 стадии или 3 стадии, выбор DIP-переключателем, по умолчанию 3 стадии
2-ступенчатый режим Рекомендуется для литий-ионных аккумуляторов, включая литий-железо и литий-марганец
3-ступенчатый режим Рекомендуется для свинцово-кислотных аккумуляторов flooded, Gel и AGM
Регулировка напряжения Подстроечным резистором на передней панели
Регулировка тока Подстроечным резистором на передней панели
Светодиод зеленый Режим float, стадия 3, либо аккумулятор полностью заряжен
Светодиод красный Идет заряд, стадия 1 или стадия 2

Условия эксплуатации

Параметр Значение
Рабочая температура -30...+70 °C, с учетом кривой снижения нагрузки
Рабочая влажность 20...95 % относительной влажности, без конденсации
Температура хранения -40...+85 °C
Влажность при хранении 10...95 % относительной влажности, без конденсации
Температурный коэффициент ±0,05 %/°C в диапазоне 0...45 °C
Вибрация 10...500 Гц, 2G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z

Безопасность и электромагнитная совместимость

Параметр Значение
Класс устройства Класс I, с защитным заземлением
Испытательное напряжение изоляции вход-выход 3 кВ переменного тока; вход-земля 2 кВ переменного тока; выход-земля 0,5 кВ переменного тока
Сопротивление изоляции 100 МОм, 500 В постоянного тока, 25 °C, 70 % относительной влажности
Стандарты безопасности IEC62368-1, IEC60335-1/2-29, BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29, EAC TP TC 004, BSMI CNS15598-1
Эмиссия помех, кондуктивная Класс B
Эмиссия помех, излучаемая Класс B
Гармонические составляющие тока Класс A
Электростатический разряд уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте
Устойчивость к радиочастотному полю уровень 2, 3 В/м
Быстрые переходные процессы уровень 2, 1 кВ
Импульсные перенапряжения уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля
Устойчивость к кондуктивным помехам уровень 2, 3 В действующего значения
Устойчивость к магнитному полю уровень 1, 1 А/м
Провалы и прерывания напряжения провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов

Надежность, конструкция и монтаж

Параметр Значение
MTBF 1895,4 тыс. ч минимум по Telcordia TR/SR-332; 225,8 тыс. ч минимум по MIL-HDBK-217F при 25 °C
Габаритные размеры 182,7 x 96 x 49 мм
Масса 1,3 кг
Упаковка 10 шт. в упаковке; масса упаковки 14 кг; объем 1,13 куб. фута
Исполнение выхода Клеммный блок
Сетевой вход IEC320-C14
Опциональный кронштейн Заказывается отдельно, номер для заказа PGG2MHS012D, 4 шт. на модель, крепеж 4 x M3, длина 5 мм

Механическое исполнение

Параметр Значение
Тип корпуса PS-120F
Размеры 182,7 x 96 x 49 мм
Допуск на размеры ±1 мм
Выходной разъем TB, клеммный блок
Назначение выводов клеммного блока +V, -V
Номинал клеммного блока 300 В, 40 А

Примечания

  • Для аккумуляторов с отличающимися характеристиками может потребоваться изменение параметров зарядного устройства. Для согласования режима заряда следует учитывать рекомендации производителя аккумулятора.
  • Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
  • Максимальная мощность определяется с учетом кривой снижения нагрузки.
  • Указанный диапазон емкости аккумулятора является рекомендуемым со стороны производителя зарядного устройства. Ограничение максимального зарядного тока необходимо согласовывать с производителем аккумулятора.
  • При пониженном входном напряжении может потребоваться снижение выходных параметров согласно кривой снижения нагрузки.
  • Механизм защиты от короткого замыкания нормируется для случая, когда короткое замыкание возникает после включения зарядного устройства.
  • Зарядное устройство рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
