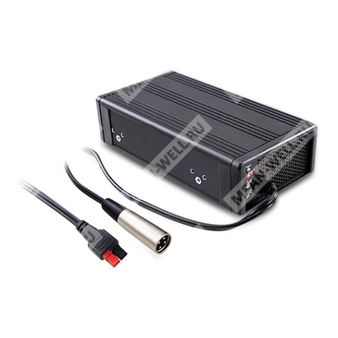

NPB-120-24XLR - сетевое зарядное устройство 120 Вт для заряда 24-вольтовых аккумуляторных батарей свинцово-кислотного и литий-ионного типов.
Расшифровка партномера
| Фрагмент |
Значение |
| NPB |
Наименование серии зарядных устройств |
| 120 |
Номинальная мощность 120 Вт |
| 24 |
Номинальное выходное напряжение 24 В, соответствующее зарядному профилю 28,8 В / 27,6 В |
| XLR |
Исполнение с выходным разъёмом 3-контактный силовой XLR |
Общие сведения
NPB-120-24XLR представляет собой зарядное устройство серии NPB-120, рассчитанное на работу от универсальной сети переменного тока и предназначенное для заряда аккумуляторов с номиналом 24 В. Устройство совместимо со свинцово-кислотными аккумуляторами типов flooded, Gel, AGM, а также с литий-ионными аккумуляторами на основе литий-железо-фосфатной и литий-марганцевой химии.
Изделие выполнено как устройство класса I с защитным заземлением, оснащено стандартным сетевым входом IEC320-C14 и поддерживает двух- или трёхступенчатый алгоритм заряда. Для настройки предусмотрены регулировка зарядного напряжения и зарядного тока, а также выбор зарядной кривой DIP-переключателем.
Особенности
- Универсальный вход переменного тока 90...264 В, встроенный корректор коэффициента мощности.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Безвентиляторное исполнение.
- Широкий диапазон регулировки выходных параметров.
- Регулировка зарядного напряжения: 21...30,4 В для версии 24 В.
- Регулировка зарядного тока: 50...100% от номинального.
- Выбор 2- или 3-ступенчатого режима заряда DIP-переключателем.
- Потребляемая мощность без нагрузки менее 0,15 Вт при выключенном сетевом выключателе.
- Широкий диапазон рабочих температур от -30 до +70 °C.
- Защита от короткого замыкания.
- Защита от перенапряжения.
- Защита от перегрева.
- Защита от обратной полярности аккумулятора.
- Светодиодная индикация состояния заряда на передней панели.
Области применения
- Резервное питание радиосистем.
- Зарядные устройства для электрических скутеров.
- Системы электропитания кемперов, автобусов, тяжёлых грузовиков и специальной техники.
- Системы видеонаблюдения.
- Переносной электроинструмент.
Описание
NPB-120-24XLR относится к компактным зарядным устройствам мощностью 120 Вт с расширенным диапазоном настройки выходных параметров. Устройство формирует двух- или трёхступенчатую зарядную характеристику в зависимости от типа аккумулятора и выбранной конфигурации. Для литий-ионных аккумуляторов рекомендуется двухступенчатый режим, для свинцово-кислотных аккумуляторов — трёхступенчатый режим.
В исполнении XLR выход выполнен через 3-контактный силовой разъём. Номинальные уровни заряда для версии 24 В составляют 28,8 В в режиме boost и 27,6 В в режиме float. Зарядный ток регулируется в пределах от 2 до 4 А.
Выходные параметры
| Параметр |
Значение |
| Модель |
NPB-120-24XLR |
| Выходной разъём |
3-контактный силовой XLR |
| Напряжение ускоренного заряда |
28,8 В |
| Напряжение поддерживающего заряда |
27,6 В |
| Диапазон регулировки напряжения |
21...30,4 В |
| Номинальный выходной ток |
4 А |
| Диапазон регулировки выходного тока |
2...4 А |
| Максимальная мощность |
121,6 Вт |
| Рекомендуемая ёмкость аккумулятора |
15...50 А·ч |
| Ток утечки от батареи |
менее 1 мА |
| Зарядная кривая |
2- или 3-ступенчатая, выбор DIP-переключателем |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90...264 В переменного тока; 127...370 В постоянного тока |
| Частотный диапазон |
47...63 Гц |
| Коэффициент мощности |
более 0,93 при 230 В переменного тока и полной нагрузке |
| КПД, типовой |
89% |
| Потребляемый ток от сети, типовой |
1,5 А при 115 В переменного тока; 0,8 А при 230 В переменного тока |
| Пусковой ток, типовой |
55 А при холодном пуске и 230 В переменного тока |
| Ток утечки |
менее 0,75 мА при 240 В переменного тока |
Защиты
| Параметр |
Значение |
| Короткое замыкание |
Ограничение тока по постоянному току; зарядное устройство отключается через 5 секунд; восстановление после повторной подачи питания |
| Перенапряжение |
32...40 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с фиксацией; восстановление после повторной подачи питания |
| Обратная полярность |
Защита внутренним предохранителем |
| Перегрев |
Режим hiccup, автоматическое восстановление после снижения температуры |
Функциональные параметры и индикация
| Параметр |
Значение |
| Выбор алгоритма заряда |
2 или 3 ступени, DIP-переключатель |
| Режим 2 ступени |
Рекомендуется для литий-ионных аккумуляторов |
| Режим 3 ступени |
Рекомендуется для свинцово-кислотных аккумуляторов |
| Регулировка напряжения |
Подстроечный резистор на передней панели |
| Регулировка тока |
Подстроечный резистор на передней панели |
| Светодиод, зелёный |
Режим float, третья стадия или аккумулятор полностью заряжен |
| Светодиод, красный |
Заряд, первая или вторая стадия |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30...+70 °C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,05%/°C в диапазоне 0...45 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стойкость изоляции |
Вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции |
100 МОм, измерение при 500 В постоянного тока, 25 °C, 70% RH |
| Стандарты безопасности |
IEC62368-1, IEC60335-1/2-29, BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29, EAC TP TC 004, BSMI CNS15598-1 |
| Эмиссия по ЭМС, кондуктивные помехи |
Класс B |
| Эмиссия по ЭМС, излучаемые помехи |
Класс B |
| Гармонические составляющие тока |
Класс A |
Помехоустойчивость
| Испытание |
Уровень |
| Электростатический разряд |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное электромагнитное поле |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
Уровень 2, 1 кВ |
| Импульсные перенапряжения |
Уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Кондуктивные радиочастотные помехи |
Уровень 2, 3 В действующего значения |
| Магнитное поле промышленной частоты |
Уровень 1, 1 А/м |
| Провалы напряжения и прерывания |
Провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
Надёжность и конструктивные данные
| Параметр |
Значение |
| MTBF |
1895,4 тыс. ч минимум по Telcordia TR/SR-332; 225,8 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
182,7 × 96 × 49 мм |
| Масса и упаковка |
1,3 кг; 10 шт. в упаковке; масса упаковки 14 кг; объём упаковки 1,13 куб. фута |
| Тип корпуса |
PS-120F |
| Длина выходного кабеля |
100 ± 5 см |
Разъёмы и подключение
| Параметр |
Значение |
| Сетевой вход |
IEC320-C14 |
| Тип выходного разъёма |
3-контактный XLR |
| Назначение выводов XLR |
Контакт 1: +V; контакты 2 и 3: -V |
| Эквивалент выходного разъёма |
UNICABLE 89M103-3P или эквивалент |
Примечания
- Для аккумуляторов с отличающимися требованиями может потребоваться изменение спецификации зарядного устройства. Для согласования параметров следует обращаться к производителю аккумулятора и производителю зарядного устройства.
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- При оценке максимально допустимой мощности необходимо учитывать кривую снижения нагрузки.
- Указанный диапазон ёмкости аккумуляторов является рекомендуемым значением производителя. Следует дополнительно учитывать ограничения по максимальному зарядному току, установленные производителем аккумулятора.
- При пониженном входном напряжении может потребоваться дерейтинг. Следует учитывать кривую снижения нагрузки.
- Механизм защиты от короткого замыкания нормирован для случая, когда короткое замыкание возникает после включения зарядного устройства.
- Зарядное устройство рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
