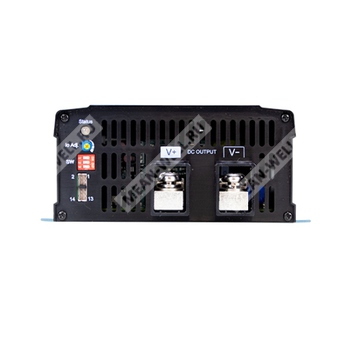

NPB-1200-48 - интеллектуальное зарядное устройство мощностью 1209,6 Вт для аккумуляторных батарей 48 В класса с программируемым профилем заряда и интерфейсом CANBus.
Расшифровка партномера
| Часть партномера | Значение |
| NPB | Серия интеллектуальных зарядных устройств для аккумуляторов |
| 1200 | Номинальный класс мощности 1200 Вт |
| 48 | Исполнение для систем с выходным диапазоном заряда 42…80 В, номинально 48 В |
Общие сведения
NPB-1200-48 представляет собой компактное интеллектуальное зарядное устройство с полностью цифровым управлением, предназначенное для заряда свинцово-кислотных и литий-ионных аккумуляторных батарей. Модель относится к серии NPB-1200 и выполнена в исполнении с широким диапазоном выходного напряжения 42…80 В, что позволяет использовать устройство в различных аккумуляторных системах номинального класса 48 В.
Устройство поддерживает 2- или 3-стадийный алгоритм заряда, имеет встроенные предустановленные кривые заряда, возможность программирования параметров через SBP-001, а также встроенный интерфейс CANBus 2.0B для управления, настройки и мониторинга. Реализованы функции дистанционного включения и отключения, сигналы состояния Charger OK и Battery Full, температурная компенсация для свинцово-кислотных аккумуляторов и защита от переполюсовки аккумулятора без повреждения устройства.
Особенности
- Автоматический выбор диапазона с ультрашироким диапазоном зарядного напряжения 42…80 В.
- Встроенный протокол CANBus для управления, настройки и мониторинга.
- Программируемая кривая заряда через SBP-001.
- Ручная настройка 2- или 3-стадийного заряда и выбор одной из 4 встроенных кривых заряда через DIP-переключатели.
- Защиты: короткое замыкание, перенапряжение, перегрев, пониженное напряжение батареи, обратная полярность батареи без повреждения.
- Сигналы Charger OK и Battery Full.
- Функция температурной компенсации для увеличения срока службы батареи, только для свинцово-кислотных аккумуляторов.
- Широкий диапазон рабочей температуры от -30 до +70 °C.
- Вентилятор постоянного тока с термоуправлением для снижения шума.
- Дистанционное управление включением и отключением.
- Поддержка внешнего программатора.
- Соответствие требованиям двойной сертификации 62368-1 и 60335-1/2-29.
- Совместимость со свинцово-кислотными и литий-ионными батареями.
Области применения
- AGV.
- Электровелосипеды, электроскутеры, кемперы, автобусы, специализированные транспортные средства.
- Роботизированные газонокосилки.
- Моющие роботы.
- Маломерные суда, персональные яхты и рабочие катера.
- Системы видеонаблюдения.
- Телекоммуникационные базовые станции.
- Резервные решения для радиосистем.
- Оборудование и приборы с резервным аккумуляторным питанием.
Описание
NPB-1200-48 является миниатюризированным, универсальным и интеллектуальным зарядным устройством с широким диапазоном выходного напряжения. В устройстве применено полностью цифровое управление с автоматическим определением напряжения аккумуляторной батареи. Конструкция ориентирована на универсальность, безопасную эксплуатацию, удобство настройки и компактность.
Для серии предусмотрены исполнения с различными диапазонами выходного напряжения, а для модели NPB-1200-48 рабочий диапазон зарядного напряжения составляет 42…80 В. Такой диапазон позволяет обслуживать батареи различных конфигураций и химических систем. Встроен интеллектуальный режим автоматического определения напряжения аккумулятора, который по умолчанию отключен и предназначен для литиевых батарей, оснащённых системой управления батареей BMS.
Устройство может использоваться совместно с программатором MEAN WELL SBP-001 для цифровой конфигурации, включая настройку зарядного напряжения и тока, а также времени цикла заряда для защиты ресурса батареи. Через DIP-переключатели на лицевой панели пользователь может выбирать 2- или 3-стадийный режим заряда, регулировать ток заряда в диапазоне 50…100 % и выбирать один из четырех предустановленных профилей.
Встроенный интерфейс CANBus обеспечивает возможность удалённого управления и мониторинга состояния зарядного устройства. В части безопасности реализовано интеллектуальное распознавание правильного напряжения батареи и корректности подключения, а также защита от обратной полярности. Устройство соответствует промышленным и бытовым требованиям безопасности для зарядных устройств и источников питания.
Выходные параметры
| Параметр | Значение для NPB-1200-48 |
| Напряжение ускоренного заряда | 57,6 В |
| Напряжение подзаряда | 55,2 В |
| Диапазон зарядного напряжения | 42…80 В |
| Максимальный выходной ток | 18 А |
| Максимальная выходная мощность | 1209,6 Вт |
| Рекомендуемая ёмкость аккумуляторов | 60…210 А·ч |
| Ток утечки от батареи | <1 мА |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | >0,98 при 115 В AC; >0,95 при 230 В AC, при полной нагрузке |
| Типовой КПД | 94 % |
| Типовой входной ток | 12 А при 115 В AC; 6,5 А при 230 В AC |
| Пусковой ток | 50 А при 230 В AC, холодный старт |
| Ток утечки | <1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Короткое замыкание | Ограничение по постоянному току; зарядное устройство отключается через 5 с; восстановление после повторной подачи питания |
| Перенапряжение | 82…100 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения с фиксацией; восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Обратная полярность | Встроенное обнаружение обратного подключения, без повреждения; восстановление после устранения ошибки и повторной подачи питания |
Функциональные параметры
| Параметр | Значение |
| Стадии заряда | 2 или 3 стадии, выбираются DIP-переключателем |
| Программирование параметров заряда | Параметры постоянного тока, тока снижения, постоянного напряжения и напряжения подзаряда задаются через SBP-001 с ПК |
| Ручной выбор кривой заряда | 4 встроенные кривые через DIP-переключатели |
| Автоматический выбор диапазона заряда | Поддерживается, подробности настройки приведены в функциональном описании |
| Регулировка тока заряда | 50…100 % через потенциометр на панели, только в режиме автоматического выбора диапазона |
| Интерфейс связи | CANBus 2.0B, управление, настройка и мониторинг |
| Параметры, доступные через CANBus | Выходное напряжение, выходной ток, кривая заряда, внутренняя температура, включение и отключение выхода DC |
| Температурная компенсация | По внешнему NTC-датчику |
| Управление скоростью вентилятора | Зависит от внутренней температуры |
| Дистанционное управление | Короткое замыкание: нормальная работа зарядного устройства; разомкнуто: останов заряда |
| Сигнал Battery Full | TTL-уровень, высокий уровень 4,5…5,5 В, низкий уровень -0,5…0,5 В |
| Сигнал Charger OK | TTL-уровень, высокий уровень 4,5…5,5 В, низкий уровень -0,5…0,5 В |
Окружающая среда
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…95 % RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95 % RH, без конденсации |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Электромагнитная эмиссия, кондуктивная | BS EN/EN55032, класс B |
| Электромагнитная эмиссия, излучаемая | BS EN/EN55032, класс A |
| Гармоники тока | BS EN/EN61000-3-2, класс A |
| Колебания напряжения | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 2, 1 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2, 3 Vrms |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, провал >95 % на 0,5 периода, провал 30 % на 25 периодов, прерывание >95 % на 250 периодов |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 517,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 47,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 250 x 158 x 67 мм |
| Масса | 1,93 кг |
| Упаковка | 4 шт., 10 кг, 1,72 куб. фута |
Профили заряда и ручная настройка
С помощью DIP-переключателя 1 выбирается режим 3 стадии по умолчанию или 2 стадии. DIP-переключатели 2 и 3 задают одну из четырех встроенных кривых заряда.
Встроенные 2-стадийные кривые заряда для NPB-1200-48
| Положение DIP 2 | Положение DIP 3 | Описание | Ток | Напряжение ускоренного заряда |
| OFF | OFF | По умолчанию, программируемая | 18 А | 57,6 В |
| ON | OFF | Предустановленная, для гелевых батарей | 18 А | 56,0 В |
| OFF | ON | Предустановленная, для залитых свинцово-кислотных батарей | 18 А | 56,8 В |
| ON | ON | Предустановленная, для AGM и LiFePO4 | 18 А | 58,4 В |
Встроенные 3-стадийные кривые заряда для NPB-1200-48
| Положение DIP 2 | Положение DIP 3 | Описание | Ток | Напряжение ускоренного заряда | Напряжение подзаряда |
| OFF | OFF | По умолчанию, программируемая | 18 А | 57,6 В | 55,2 В |
| ON | OFF | Предустановленная, для гелевых батарей | 18 А | 56,0 В | 54,4 В |
| OFF | ON | Предустановленная, для залитых свинцово-кислотных батарей | 18 А | 56,8 В | 53,6 В |
| ON | ON | Предустановленная, для AGM и LiFePO4 | 18 А | 58,4 В | 56,0 В |
Программируемая кривая заряда
При использовании программатора SBP-001 можно конфигурировать следующие параметры:
- ток заряда в режиме постоянного тока;
- ток перехода;
- напряжение постоянного напряжения;
- напряжение подзаряда;
- выбор 2- или 3-стадийного режима;
- выбор модели;
- тайм-ауты этапов заряда.
Ток перехода по умолчанию составляет 10 %, допускается точная настройка в диапазоне 2…30 % через SBP-001 или интерфейс CANBus.
Автоматический выбор диапазона заряда
В устройстве предусмотрен режим автоматического определения напряжения аккумулятора. По умолчанию этот режим отключен. Он предназначен только для литиевых аккумуляторов, оснащённых BMS.
- Зарядное устройство автоматически определяет напряжение подключенной батареи и подстраивает напряжение заряда.
- Запуск заряда выполняется только после обнаружения подходящего напряжения аккумулятора.
- В этом режиме встроенный микроконтроллер автоматически задаёт напряжение заряда; отдельный потенциометр регулировки напряжения на передней панели не используется.
- Ток заряда в режиме автоматического выбора диапазона можно регулировать в пределах 50…100 %.
- Использование данной функции для не литиевых аккумуляторов запрещено.
Автоматическое снижение выходного тока
Функция автоматического дерейтинга по температуре работает как при эксплуатации по зарядной кривой 2/3 стадии, так и при управлении по CANBus. Значение T1 соответствует максимальной температуре окружающей среды для 100 % выходного тока. Значение T2 типично равно T1 + 5 °C. Снижение выходного тока между этими точками имеет нелинейный характер.
Интерфейс CANBus
Поддерживается интерфейс CANBus 2.0B для управления, настройки и мониторинга. Доступны управление включением и отключением, установка выходного напряжения и тока, чтение входного напряжения, выходного напряжения, выходного тока, внутренней температуры, статуса неисправностей, параметров зарядной кривой и системной конфигурации.
| Команда | Назначение |
| 0x0000 | Управление включением и отключением |
| 0x0020 | Установка выходного напряжения |
| 0x0030 | Установка выходного тока |
| 0x0040 | Чтение статуса неисправностей |
| 0x0050 | Чтение входного напряжения |
| 0x0060 | Чтение выходного напряжения |
| 0x0061 | Чтение выходного тока |
| 0x0062 | Чтение внутренней температуры |
| 0x00B0 | Настройка тока постоянного тока зарядной кривой |
| 0x00B1 | Настройка напряжения постоянного напряжения |
| 0x00B2 | Настройка напряжения подзаряда |
| 0x00B3 | Настройка тока перехода |
| 0x00B4 | Конфигурация кривой заряда |
| 0x00B5 | Тайм-аут стадии постоянного тока |
| 0x00B6 | Тайм-аут стадии постоянного напряжения |
| 0x00B7 | Тайм-аут стадии подзаряда |
| 0x00B8 | Статус заряда |
| 0x00B9 | Сброс напряжения точки зарядной кривой после полного заряда батареи |
| 0x00C0 | Масштабный коэффициент |
| 0x00C1 | Системный статус |
| 0x00C2 | Системная конфигурация |
Сигналы состояния и дистанционное управление
Сигнал Charger OK
| Параметр | Значение |
| Тип сигнала | TTL |
| Максимальный ток источника | 10 мА |
| Высокий уровень | 4,5…5,5 В, нормальная работа |
| Низкий уровень | -0,5…0,5 В, отказ или активирована защита |
| Контакты | между выводом Charger OK и GND-AUX |
Сигнал Battery Full
| Параметр | Значение |
| Тип сигнала | TTL |
| Максимальный ток источника | 10 мА |
| Высокий уровень | 4,5…5,5 В, батарея полностью заряжена |
| Низкий уровень | -0,5…0,5 В, идёт заряд |
| Контакты | между выводом Battery Full и GND-AUX |
Дистанционное включение и отключение
| Параметр | Значение |
| Логика управления | между выводами Remote ON-OFF и +12Vaux |
| Замкнуто | 10,8…13,2 В, зарядное устройство включено |
| Разомкнуто | -0,5…0,5 В, зарядное устройство выключено |
| Заводская конфигурация | Remote ON-OFF и +12Vaux замкнуты перемычкой |
| Максимальное входное напряжение | 13,2 В |
Температурная компенсация
| Параметр | Значение |
| Назначение | Компенсация зарядного напряжения для увеличения срока службы свинцово-кислотной батареи |
| Диапазон компенсации | 0…40 °C |
| Применение | Только для 3-стадийного режима |
| Датчик | Внешний NTC, 5 кОм |
| При отсутствии датчика | Зарядное устройство работает в штатном режиме |
Светодиодная индикация
| Цвет светодиода | Состояние |
| Зелёный | Стадия подзаряда или батарея полностью заряжена |
| Оранжевый | Заряд, стадия 1 или стадия 2 |
| Оранжевый мигающий | Заряд в режиме автоматического выбора диапазона |
| Красный | Аварийное состояние: перегрев, перенапряжение, короткое замыкание, обратная полярность, тайм-аут заряда |
| Красный мигающий | Внутренняя температура достигла 95 °C, устройство продолжает работать без перехода в защиту по перегреву, одновременно сигнал тревоги передаётся через CANBus |
Механические данные и выводы
| Параметр | Значение |
| Корпус | Case No. 285B |
| Габариты | 250 x 158 x 67 мм |
| Охлаждение | Принудительное, направление воздушного потока указано на корпусе |
| Разъём управляющих сигналов | 14 контактов, HRS DF11-14DP или эквивалент |
| Ответная часть | HRS DF11-14DS или эквивалент |
| Контакты | HRS DF11-**SC или эквивалент |
Назначение выводов управляющего разъёма
| Номер вывода | Назначение | Описание |
| 1 | A1 | Адресная линия интерфейса CANBus, относительно GND сигнального |
| 2 | A0 | Адресная линия интерфейса CANBus, относительно GND сигнального |
| 3 | +3.3V | Выход напряжения +3,3 В относительно сигнальной земли |
| 4 | GND сигнальный | Сигнальная земля интерфейса CANBus |
| 5 | Battery Full | Выход сигнала полного заряда, TTL, относительно GND-AUX |
| 6 | Charger OK | Выход сигнала исправности зарядного устройства, TTL, относительно GND-AUX |
| 7 | Remote ON-OFF | Дистанционное включение и отключение по сухому контакту с +12V-AUX |
| 8 | +12Vaux | Вспомогательное напряжение +12 В для дистанционного управления |
| 9, 10 | GND-AUX | Изолированная сигнальная земля, изолирована от силового выхода +V/-V |
| 11 | CANH | Линия данных CANBus |
| 12 | CANL | Линия данных CANBus |
| 13 | NTC(RTH+) | Подключение датчика температуры аккумулятора |
| 14 | NTC(RTH-) | Подключение датчика температуры аккумулятора |
Комплект поставки по аксессуарам
| Позиция | Количество | Описание |
| Провод датчика NTC | 1 | Стандартный аксессуар для температурной компенсации |
| Провод дистанционного управления | 1 | Стандартный аксессуар для функции Remote ON-OFF |
Примечания
- Для аккумуляторов с иными требованиями может потребоваться изменение характеристик зарядного устройства. По вопросам соответствия параметров следует согласовывать решение с производителем аккумуляторов и MEAN WELL.
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Диапазон программирования напряжений ускоренного заряда и подзаряда относится к настройке через программатор SBP-001.
- Следует учитывать кривую дерейтинга по мощности и току.
- Диапазон рекомендуемой ёмкости аккумуляторов является рекомендованным производителем зарядного устройства. Максимально допустимый зарядный ток необходимо согласовывать с производителем батареи.
- При низком входном напряжении может потребоваться снижение выходных параметров. Необходимо учитывать кривую дерейтинга.
- КПД для модели 48 В измеряется при зарядном напряжении 67,2 В.
- Механизм защиты от короткого замыкания нормирован для случая возникновения короткого замыкания после включения зарядного устройства.
- В каждой модели применена динамическая защита от перенапряжения под управлением микроконтроллера: примерно 125 % от напряжения ускоренного заряда на стадиях постоянного тока и постоянного напряжения, и 125 % от напряжения подзаряда на стадии подзаряда.
- Зарядное устройство рассматривается как компонент, устанавливаемый в состав конечного оборудования; соответствие требованиям ЭМС конечного изделия должно подтверждаться в составе конечной системы.
- При эксплуатации на высоте свыше 2000 м снижение допустимой температуры окружающей среды составляет 5 °C на каждые 1000 м для моделей с вентилятором.
