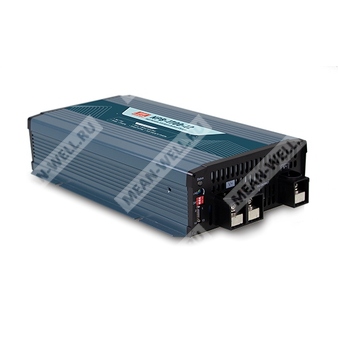

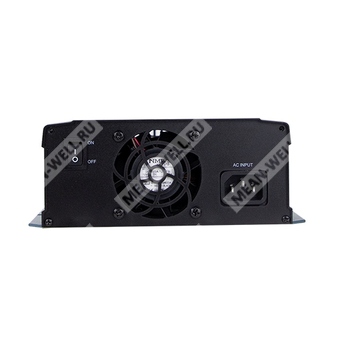

NPB-1700-48 - интеллектуальное зарядное устройство высокой надежности для аккумуляторных батарей 48-вольтового класса с цифровым управлением и интерфейсом CANBus.
Расшифровка партномера
| Элемент партномера | Значение |
| NPB | Серия интеллектуальных зарядных устройств |
| 1700 | Номинальная мощность 1700 Вт |
| 48 | Исполнение для аккумуляторных систем номинального класса 48 В |
Назначение
NPB-1700-48 представляет собой миниатюризированное универсальное интеллектуальное зарядное устройство с полностью цифровым управлением, предназначенное для заряда свинцово-кислотных и литий-ионных аккумуляторных батарей. Устройство поддерживает широкий диапазон зарядного напряжения, программирование зарядной кривой, локальную настройку через DIP-переключатели, дистанционное управление и мониторинг по CANBus.
Особенности
- Автоматическое определение диапазона с ультрашироким диапазоном зарядного напряжения 42...80 В.
- Встроенный протокол CANBus для управления, настройки и мониторинга.
- Программируемая зарядная кривая через программатор SBP-001.
- Ручная настройка 2- или 3-стадийного алгоритма заряда и выбор одной из 4 встроенных зарядных кривых через DIP-переключатели.
- Комплекс защит: короткое замыкание, перенапряжение, перегрев, пониженное напряжение аккумулятора, обратная полярность аккумулятора без повреждения.
- Выходные сигналы Charger OK и Battery Full.
- Функция температурной компенсации для увеличения срока службы аккумулятора, только для свинцово-кислотных батарей.
- Широкий диапазон рабочей температуры от -30 до +70 °C.
- Терморегулируемый вентилятор постоянного тока для снижения шума.
- Дистанционное включение и выключение.
- Поддержка свинцово-кислотных и литий-ионных аккумуляторов.
- Соответствие требованиям IEC/EN/UL 62368-1 и EN/IEC 60335-1/2-29.
Области применения
- Автоматически управляемые транспортные средства.
- Электровелосипеды, электроскутеры, кемперы, автобусы, специализированный транспорт.
- Роботизированные газонокосилки.
- Моющие роботы.
- Маломерные суда, персональные яхты и рабочие лодки.
- Системы видеонаблюдения.
- Базовые станции телекоммуникаций.
- Системы резервного питания радиосвязи.
- Оборудование и приборы с резервной аккумуляторной батареей.
Описание
NPB-1700-48 выполнен как универсальное интеллектуальное зарядное устройство с полностью цифровой архитектурой управления и функцией автоматического определения напряжения батареи. Серия рассчитана на работу с различными аккумуляторными системами и химическими составами батарей в пределах поддерживаемого диапазона выходного напряжения. Для данного исполнения диапазон зарядного напряжения составляет 42...80 В, что позволяет использовать устройство с батареями различной конфигурации.
Зарядное устройство может работать с программатором MEAN WELL SBP-001, позволяющим цифровым способом задавать зарядное напряжение, зарядный ток, параметры стадий заряда и временные ограничения цикла для оптимизации режима эксплуатации аккумулятора. Через фронтальные DIP-переключатели пользователь может выбрать 2- или 3-стадийный режим заряда, задать ток заряда и выбрать одну из четырех встроенных зарядных кривых.
Встроенный интерфейс CANBus ориентирован на профессиональные применения и обеспечивает удаленное управление, изменение параметров и считывание состояния зарядного устройства. В части безопасности устройство контролирует правильность подключенного аккумулятора, состояние соединения и защищено от переполюсовки. Конструкция рассчитана на надежную длительную эксплуатацию в промышленной и транспортной аппаратуре.
Выходные параметры
| Параметр | Значение для NPB-1700-48 |
| Номинальная мощность | 1680 Вт |
| Напряжение ускоренного заряда | 57,6 В |
| Напряжение подзаряда | 55,2 В |
| Диапазон зарядного напряжения | 42...80 В |
| Максимальный выходной ток в режиме стабилизации тока | 25 А |
| Рекомендуемая емкость аккумулятора | 100...330 А·ч |
| Ток утечки от аккумулятора | < 1 мА |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC, 250...370 В DC |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности | >0,98 при 115 В AC, >0,95 при 230 В AC при полной нагрузке |
| КПД типовой | 94 % |
| Потребляемый ток типовой | 14,8 А при 115 В AC, 9,3 А при 230 В AC |
| Пусковой ток типовой | 50 А при холодном старте и 230 В AC |
| Ток утечки | 0,75 мА при 240 В AC по 60335-1/2-29; 1,5 мА пиковый при 240 В AC по 62368-1 |
Защиты
| Параметр | Значение |
| Короткое замыкание | Ограничение тока, затем отключение зарядного устройства; восстановление после повторной подачи питания |
| Перенапряжение | 82...100 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения с фиксацией; восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Обратная полярность | Внутренняя защита с детектированием обратного подключения, без повреждения; восстановление после устранения неисправности и повторной подачи питания |
Функциональные параметры
| Параметр | Значение |
| Стадии заряда | 2 или 3 стадии, выбор через DIP-переключатели |
| Программируемые параметры заряда | Ток стабилизации, ток окончания заряда, напряжение стабилизации, напряжение подзаряда через SBP-001 |
| Ручная настройка кривой | 4 встроенные зарядные кривые через DIP-переключатели |
| Автоматическое определение диапазона заряда | Поддерживается, параметры приведены в функциональном руководстве |
| Регулировка зарядного тока | 50...100 % через потенциометр на панели, только в режиме автоматического определения диапазона |
| Интерфейс связи | CANBus 2.0B |
| Функции CANBus | Управление, настройка и мониторинг выходного напряжения, выходного тока, зарядной кривой, внутренней температуры, включения и выключения выхода |
| Сигнал Charger OK | TTL-уровень; высокий уровень 4,5...5,5 В, низкий уровень -0,5...0,5 В |
| Сигнал Battery Full | TTL-уровень; высокий уровень 4,5...5,5 В, низкий уровень -0,5...0,5 В |
| Дистанционное управление | Замкнуто: нормальная работа зарядного устройства; разомкнуто: останов заряда |
| Температурная компенсация | Через внешний NTC-датчик |
| Управление вентилятором | В зависимости от внутренней температуры |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...95 % относительной влажности, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95 % относительной влажности, без конденсации |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z |
Параметры безопасности и электромагнитной совместимости
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход 3 кВ AC; вход-земля 2 кВ AC; выход-земля 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC, 25 °C, 70 % RH для вход-выход, вход-земля, выход-земля |
ЭМС. Эмиссия
| Параметр | Стандарт | Класс |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения | BS EN/EN61000-3-3 | Соответствует |
ЭМС. Устойчивость
| Параметр | Стандарт | Уровень испытаний |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Излучаемое радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Кондуктивные радиочастотные воздействия | BS EN/EN61000-4-6 | Уровень 2, 3 В среднеквадратичных |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95 % провал на 0,5 периода; 30 % провал на 25 периодов; >95 % прерывание на 250 периодов |
Надежность, габариты, масса и упаковка
| Параметр | Значение |
| MTBF | 478,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 41,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 307,7 x 184 x 70 мм |
| Масса | 2,96 кг |
| Упаковка | 4 шт., 14 кг, 2,58 куб. фута |
Встроенные зарядные кривые для NPB-1700-48
2-стадийный режим
| Положение DIP 2 | Положение DIP 3 | Описание | Ток | Напряжение ускоренного заряда |
| OFF | OFF | По умолчанию, программируемая | 25 А | 57,6 В |
| ON | OFF | Предустановленная для гелевых АКБ | 25 А | 56,0 В |
| OFF | ON | Предустановленная для заливных АКБ | 25 А | 56,8 В |
| ON | ON | Предустановленная для AGM и LiFePO4 | 25 А | 58,4 В |
3-стадийный режим
| Положение DIP 2 | Положение DIP 3 | Описание | Ток | Напряжение ускоренного заряда | Напряжение подзаряда |
| OFF | OFF | По умолчанию, программируемая | 25 А | 57,6 В | 55,2 В |
| ON | OFF | Предустановленная для гелевых АКБ | 25 А | 56,0 В | 54,4 В |
| OFF | ON | Предустановленная для заливных АКБ | 25 А | 56,8 В | 53,6 В |
| ON | ON | Предустановленная для AGM и LiFePO4 | 25 А | 58,4 В | 56,0 В |
Автоматическое определение диапазона заряда
Зарядное устройство имеет встроенный режим автоматического определения диапазона заряда. На заводе этот режим отключен. Режим предназначен только для литиевых аккумуляторов, оснащенных системой управления батареей. В этом режиме устройство автоматически определяет напряжение подключенной батареи и соответствующим образом устанавливает зарядное напряжение. Заряд не начинается, пока не будет определено допустимое напряжение батареи.
В режиме автоматического определения диапазона встроенный микроконтроллер управляет зарядным напряжением; отдельный потенциометр для установки напряжения на передней панели не используется. Ток заряда в этом режиме регулируется в пределах 50...100 %.
Интерфейс CANBus
Поддерживается CANBus 2.0B с функциями управления, задания параметров и мониторинга. Через шину доступны управление включением и выключением, установка выходного напряжения и тока, чтение входного и выходного напряжения, выходного тока, внутренней температуры, состояния неисправностей, параметров зарядной кривой, тайм-аутов стадий заряда, системного статуса и конфигурации.
Сигналы состояния и дистанционное управление
| Сигнал | Выводы | Логический уровень | Состояние |
| Charger OK | Вывод 6 относительно выводов 9 и 10 | Высокий: 4,5...5,5 В; низкий: -0,5...0,5 В | Высокий уровень: нормальная работа; низкий уровень: отказ или активная защита |
| Battery Full | Вывод 5 относительно выводов 9 и 10 | Высокий: 4,5...5,5 В; низкий: -0,5...0,5 В | Высокий уровень: батарея заряжена; низкий уровень: идет заряд |
| Remote ON/OFF | Между выводом 7 и выводом 8 | Замкнуто: 10,8...13,2 В; разомкнуто: -0,5...0,5 В | Замкнуто: зарядное устройство включено; разомкнуто: выключено |
Температурная компенсация
Температурная компенсация предусмотрена для продления ресурса свинцово-кислотных аккумуляторов и действует только в 3-стадийном режиме. Диапазон температурной компенсации составляет 0...40 °C. Комплектный датчик температуры батареи может быть подключен к устройству. При отсутствии датчика зарядное устройство продолжает работать в штатном режиме.
Светодиодная индикация
| Цвет индикатора | Состояние |
| Зеленый | Режим подзаряда, стадия 3, либо аккумулятор полностью заряжен |
| Оранжевый | Заряд, стадия 1 или стадия 2 |
| Оранжевый мигающий | Работа в режиме автоматического определения диапазона заряда |
| Красный | Нештатное состояние: перегрев, перенапряжение, короткое замыкание, обратная полярность, превышение времени заряда |
| Красный мигающий | Внутренний перегрев; мигание начинается при достижении внутренней температурой 95 °C, при этом устройство продолжает работать без входа в защиту по перегреву, одновременно формируется сигнал тревоги по CANBus |

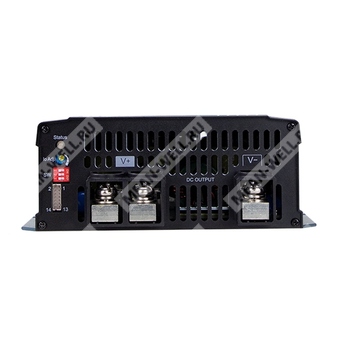

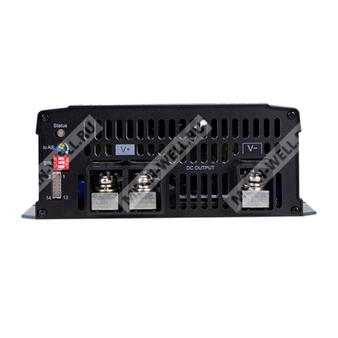

Назначение выводов 14-контактного разъема управления
| Вывод | Назначение | Описание |
| 1 | A1 | Линия адреса интерфейса CANBus A1, относительно сигнальной земли |
| 2 | A0 | Линия адреса интерфейса CANBus A0, относительно сигнальной земли |
| 3 | +3,3 В | Выход 3,3 В относительно сигнальной земли |
| 4 | Сигнальная земля | Общая точка для адресных линий CANBus |
| 5 | Battery Full | TTL-выход состояния полного заряда, относительно GND-AUX |
| 6 | Charger OK | TTL-выход исправного состояния зарядного устройства, относительно GND-AUX |
| 7 | Remote ON/OFF | Дистанционное включение и выключение зарядного устройства сухим контактом совместно с +12Vaux |
| 8 | +12Vaux | Вспомогательное напряжение для цепи дистанционного управления |
| 9, 10 | GND-AUX | Изолированная вспомогательная земля; обратный провод для сигналов состояния |
| 11 | CANH | Линия CANBus H |
| 12 | CANL | Линия CANBus L |
| 13 | NTC(RTH+) | Подключение датчика температуры NTC 5 кОм |
| 14 | NTC(RTH-) | Подключение датчика температуры NTC 5 кОм |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | Case No. 286C |
| Габариты | 307,7 x 184 x 70 мм |
| Направление воздушного потока | От стороны вентилятора через корпус |
| Разъем управления | HRS DF11-14DP или эквивалент |
| Ответная часть разъема | HRS DF11-14DS или эквивалент |
| Контакты | HRS DF11-**SC или эквивалент |
Комплектные принадлежности
| Наименование | Количество |
| Провод датчика температуры NTC | 1 |
| Провод дистанционного управления | 1 |
Примечания
- Для аккумуляторов с отличающимися параметрами может потребоваться изменение спецификации зарядного устройства. Для согласования режимов необходимо учитывать требования производителя аккумулятора.
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Диапазон зарядного напряжения относится к программированию напряжений ускоренного заряда и подзаряда через программатор SBP-001.
- Для оценки доступной мощности и тока необходимо учитывать кривые дерейтинга.
- Рекомендуемый диапазон емкости аккумуляторов является рекомендацией производителя зарядного устройства; допустимый максимальный ток заряда следует согласовывать с производителем батареи.
- При низком входном напряжении может потребоваться снижение нагрузки согласно кривой дерейтинга.
- КПД для исполнения 48 В измеряется при зарядном напряжении 67,2 В.
- Защита от короткого замыкания нормируется для случая, когда короткое замыкание возникает после включения зарядного устройства.
- Каждая модель использует динамическую защиту от перенапряжения под управлением микроконтроллера: примерно 125 % от напряжения ускоренного заряда на стадиях стабилизации тока и напряжения и 125 % от напряжения подзаряда на стадии подзаряда.
- Зарядное устройство рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания по ЭМС выполнялись при монтаже на металлическую пластину размером 600 x 900 мм толщиной 1 мм; соответствие конечного изделия требованиям ЭМС должно подтверждаться отдельно.
- Для высот эксплуатации более 2000 м требуется температурный дерейтинг 5 °C на каждые 1000 м для моделей с вентилятором.
