NPB-240-12TB

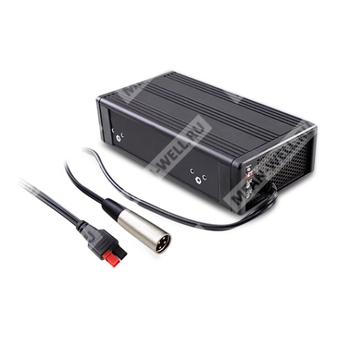

NPB-240-12TB - сетевое зарядное устройство для 12 В аккумуляторных батарей с настраиваемым профилем заряда и клеммным выходом.
Описание
NPB-240-12TB представляет собой зарядное устройство серии NPB-240 мощностью 240 Вт, предназначенное для работы со свинцово-кислотными аккумуляторами типов flooded, gel, AGM, а также с литий-ионными аккумуляторами, включая литий-железо-фосфатные и литий-марганцевые системы. Изделие относится к оборудованию класса I, оснащено входом переменного тока IEC320-C14 с защитным заземлением и поддерживает двух- или трехстадийный алгоритм заряда.
Для исполнения NPB-240-12TB номинальное зарядное напряжение соответствует 12-вольтовому классу аккумуляторных систем. Зарядное устройство имеет широкие диапазоны подстройки выходного напряжения и тока с лицевой панели, светодиодную индикацию состояния заряда, встроенную коррекцию коэффициента мощности и безвентиляторное исполнение.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NPB | Серия зарядных устройств |
| 240 | Номинальная мощность 240 Вт |
| 12 | Номинальный класс выходного напряжения 12 В, типовые напряжения заряда 14,4 В и 13,8 В |
| TB | Исполнение с выходным клеммным блоком |
Особенности
- Универсальный вход 90...264 В переменного тока, встроенная коррекция коэффициента мощности.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Безвентиляторное исполнение.
- Широкий диапазон регулировки зарядного напряжения: 10,5...15,2 В.
- Широкий диапазон регулировки зарядного тока: 50...100% номинального значения.
- Выбор двух- или трехстадийного алгоритма заряда DIP-переключателем.
- Потребляемая мощность без нагрузки менее 0,15 Вт при выключенном сетевом выключателе.
- Рабочий температурный диапазон от -30 до +70°C.
- Защиты: короткое замыкание, перенапряжение, перегрев, защита от переполюсовки аккумулятора.
- Светодиодная индикация состояния заряда на передней панели.
- Соответствие требованиям стандартов безопасности UL/EN 62368-1 и EN 60335-1/2-29.
Области применения
- Резервное питание радиосистем.
- Зарядные устройства для электрических скутеров.
- Туристические автомобили, автобусы, тяжелые грузовики, специализированный транспорт.
- Системы видеонаблюдения.
- Переносной электроинструмент.
Выходные параметры
| Параметр | Значение |
| Модель | NPB-240-12TB |
| Выходное исполнение | Клеммный блок |
| Напряжение ускоренного заряда по умолчанию | 14,4 В |
| Напряжение поддерживающего заряда по умолчанию | 13,8 В |
| Диапазон регулировки выходного напряжения | 10,5...15,2 В |
| Типовой выходной ток | 13,5 А |
| Диапазон регулировки выходного тока | 50...100% номинального значения |
| Диапазон регулировки выходного тока в абсолютных значениях | 6,75...13,5 А |
| Максимальная мощность | 205,2 Вт |
| Рекомендуемая емкость аккумулятора | 55...180 А·ч |
| Ток утечки от аккумулятора | менее 1 мА |
| Алгоритм заряда | 2- или 3-стадийный, выбирается DIP-переключателем |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока; 127...370 В постоянного тока |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности, типовое значение | более 0,98 при 115 В переменного тока; более 0,95 при 230 В переменного тока при полной нагрузке |
| КПД, типовое значение | 89% |
| Потребляемый ток, типовое значение | 3 А при 115 В переменного тока; 1,5 А при 230 В переменного тока |
| Пусковой ток, типовое значение | 50 А при 230 В переменного тока, холодный старт |
| Ток утечки | менее 0,75 мА при 240 В переменного тока |
| Сетевой вход | IEC320-C14 |
| Класс защиты | Класс I |
Защиты
| Параметр | Значение |
| Короткое замыкание | Ограничение тока по постоянному току, зарядное устройство отключается через 5 секунд, восстановление после повторного включения питания |
| Перенапряжение | 16...20 В |
| Режим защиты от перенапряжения | Отключение и фиксация выходного напряжения, восстановление после повторного включения питания |
| Переполюсовка аккумулятора | Срабатывание внутреннего предохранителя |
| Перегрев | Режим hiccup, автоматическое восстановление после снижения температуры |
Функции и индикация
| Параметр | Значение |
| Выбор профиля заряда | 2 или 3 стадии, DIP-переключатель |
| Регулировка напряжения | Подстроечный регулятор на передней панели |
| Регулировка тока | Подстроечный регулятор на передней панели |
| Светодиод зеленый | Поддерживающий заряд, стадия 3, или аккумулятор полностью заряжен |
| Светодиод красный | Заряд, стадия 1 или стадия 2 |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -30...+70°C, с учетом кривой снижения мощности |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | -40...+85°C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0...45°C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, 60 мин. по каждой из осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29, EAC TP TC 004, BSMI CNS15598-1 |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), BS EN/EN55014-1, CNS15936, класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), BS EN/EN55014-1, CNS15936, класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер | BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN55014-2, BS EN/EN55024, BS EN/EN55035 |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Излучаемое радиочастотное поле | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Импульсные помехи | BS EN/EN61000-4-4, уровень 2, 1 кВ |
| Импульс перенапряжения | BS EN/EN61000-4-5, уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6, уровень 2, 3 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, более 95% провал на 0,5 периода, 30% провал на 25 периодов, более 95% прерывание на 250 периодов |
Изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | вход-выход, вход-земля, выход-земля: 100 МОм / 500 В постоянного тока / 25°C / 70% относительной влажности |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 182,7 × 96 × 49 мм |
| Тип корпуса | PS-120F |
| Масса | 1,3 кг |
| Исполнение выхода | Клеммный блок |
| Клеммный блок | Эквивалент DT-66-B11W-02 |
| Номинал клеммного выхода | 300 В, 40 А |
Наработка на отказ и упаковка
| Параметр | Значение |
| MTBF по Telcordia TR/SR-332 | 1284,9 тыс. ч минимум |
| MTBF по MIL-HDBK-217F при 25°C | 157,5 тыс. ч минимум |
| Упаковка | 10 шт. / 14 кг / 1,13 куб. фута |
Алгоритм заряда
Двухстадийный режим рекомендуется для литий-ионных аккумуляторов, включая литий-железо-фосфатные и литий-марганцевые системы. В этом режиме устройство работает по схеме постоянный ток / постоянное напряжение.
Трехстадийный режим рекомендуется для свинцово-кислотных аккумуляторов flooded, gel и AGM. В этом режиме реализуются стадии постоянного тока, постоянного напряжения и поддерживающего заряда.
| Параметр | Значение для NPB-240-12TB |
| Постоянный ток | 13,5 А |
| Напряжение поддерживающего заряда | 13,8 В |
| Напряжение ускоренного заряда | 14,4 В |
Монтаж и принадлежности
| Параметр | Значение |
| Опциональный монтажный кронштейн | PGG2MHS012D |
| Количество кронштейнов на модель | 4 шт. |
| Крепеж | 4 × M3, длина 5 мм |
| Монтажный размер | 106,4 мм |
Примечания
- Для различных типов аккумуляторов может потребоваться изменение параметров зарядного устройства. Для уточнения следует согласовывать характеристики с производителем аккумулятора и производителем зарядного устройства.
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
- При определении допустимой мощности необходимо учитывать кривую снижения мощности.
- Указанный диапазон емкости аккумуляторов является рекомендуемым производителем зарядного устройства. Максимально допустимый зарядный ток следует дополнительно согласовывать с производителем аккумулятора.
- При пониженном входном напряжении может потребоваться снижение выходной мощности. Необходимо учитывать соответствующую кривую снижения мощности.
- Механизм защиты от короткого замыкания нормируется для случая, когда короткое замыкание возникает после включения зарядного устройства.
- Зарядное устройство рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть дополнительно подтверждено на соответствие требованиям по электромагнитной совместимости.
