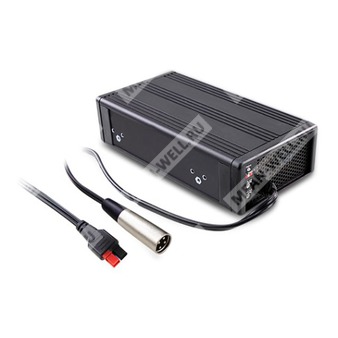

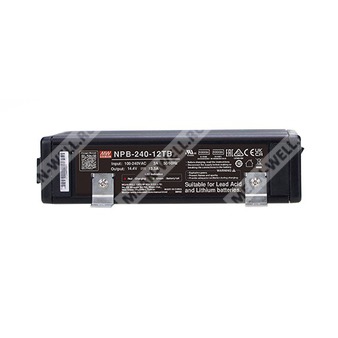

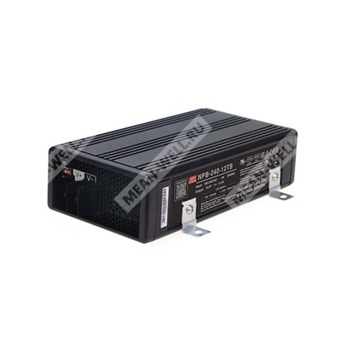

NPB-240-24TB - сетевое зарядное устройство 240 Вт для заряда свинцово-кислотных и литий-ионных аккумуляторных батарей с клеммным выходом.
Описание
NPB-240-24TB представляет собой зарядное устройство серии NPB-240, рассчитанное на работу с аккумуляторами свинцово-кислотных типов (заливные, Gel, AGM), а также с литий-ионными аккумуляторами, включая литий-железо-фосфатные и литий-марганцевые системы. Изделие относится к оборудованию класса I, имеет защитное заземление, стандартный вход переменного тока IEC320-C14 и поддерживает двух- или трехстадийный алгоритм заряда.

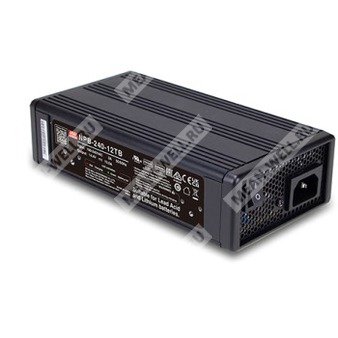

Модификация 24TB соответствует исполнению с номинальным зарядным напряжением 28,8 В и выходом в виде клеммной колодки. Устройство выполнено в компактном бесвентиляторном корпусе, оснащено встроенным корректором коэффициента мощности, регулировкой выходного напряжения и зарядного тока, а также светодиодной индикацией состояния заряда на передней панели.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NPB | Серия зарядных устройств |
| 240 | Номинальная мощность 240 Вт |
| 24 | Номинальное выходное напряжение 28,8 В |
| TB | Выходное исполнение с клеммной колодкой |
Особенности
- Универсальный вход переменного тока 90...264 В со встроенным корректором коэффициента мощности.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Бесвентиляторное исполнение.
- Широкий диапазон регулировки выходных параметров с помощью подстроечных элементов.
- Регулировка зарядного напряжения в диапазоне 21...30,4 В.
- Регулировка зарядного тока в диапазоне 50...100% от номинала.
- Выбор двух- или трехстадийного режима заряда DIP-переключателем.
- Потребляемая мощность без нагрузки менее 0,15 Вт при выключенном сетевом выключателе.
- Работа в широком диапазоне температур от -30 до +70 °C.
- Защиты: короткое замыкание, перенапряжение, перегрев, переполюсовка аккумулятора.
- Светодиодная индикация состояния заряда на передней панели.
- Соответствие требованиям UL/EN62368-1 и EN60335-1/2-29.
Области применения
- Резервное питание радиосистем.
- Зарядные устройства для электрических скутеров.
- Техника для кемпинга, автобусы, тяжелые грузовые автомобили, специальная техника.
- Системы видеонаблюдения.
- Переносной электроинструмент.
Выходные параметры
| Параметр | Значение |
| Модель | NPB-240-24TB |
| Выходной разъем | Клеммная колодка |
| Напряжение ускоренного заряда | 28,8 В |
| Напряжение поддерживающего заряда | 27,6 В |
| Диапазон регулировки выходного напряжения | 21...30,4 В |
| Номинальный выходной ток | 8 А |
| Диапазон регулировки выходного тока | 50...100% |
| Практический диапазон регулировки тока | 4...8 А |
| Максимальная мощность | 243,2 Вт |
| Рекомендуемая емкость аккумулятора | 30...100 А·ч |
| Ток утечки от аккумулятора | <1 мА |
| Алгоритм заряда | 2- или 3-стадийный, выбирается DIP-переключателем |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока, 127...370 В постоянного тока |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности при полной нагрузке | более 0,98 при 115 В; более 0,95 при 230 В |
| КПД, типовое значение | 92% |
| Потребляемый ток от сети, типовое значение | 3 А при 115 В; 1,5 А при 230 В |
| Пусковой ток, типовое значение | 50 А при 230 В, холодный старт |
| Ток утечки | <0,75 мА при 240 В переменного тока |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение тока по постоянному току; зарядное устройство отключается через 5 с; восстановление после повторной подачи питания |
| Защита от перенапряжения | 32...40 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения с фиксацией; восстановление после повторной подачи питания |
| Защита от переполюсовки аккумулятора | Посредством внутреннего предохранителя |
| Защита от перегрева | Режим hiccup; автоматическое восстановление после снижения температуры |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...95% относительной влажности без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность при хранении | 10...95% относительной влажности без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0...45 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Функциональные настройки и индикация
| Параметр | Значение |
| Переключение режима заряда | DIP-переключатель: 2 стадии или 3 стадии |
| Регулировка напряжения | Подстроечный элемент Vo Adj. |
| Регулировка тока | Подстроечный элемент Io Adj. |
| Светодиод зеленый | Режим поддерживающего заряда, стадия 3, либо аккумулятор полностью заряжен |
| Светодиод красный | Идет заряд, стадия 1 или стадия 2 |
Алгоритмы заряда
Двухстадийный режим предназначен для литий-ионных аккумуляторов, включая литий-железо-фосфатные и литий-марганцевые.
| Параметр | Значение для NPB-240-24TB |
| Стадия 1 | Заряд постоянным током 8 А |
| Стадия 2 | Заряд постоянным напряжением до 27,6 В |
| Порог завершения | Около 10% от режима постоянного тока |
Трехстадийный режим предназначен для свинцово-кислотных аккумуляторов типов flooded, Gel и AGM.
| Параметр | Значение для NPB-240-24TB |
| Стадия 1 | Заряд постоянным током 8 А |
| Стадия 2 | Заряд постоянным напряжением 28,8 В |
| Стадия 3 | Поддерживающий заряд 27,6 В |
| Порог перехода | Около 10% от режима постоянного тока |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29, EAC TP TC 004, BSMI CNS15598-1 |
| Электромагнитное излучение | BS EN/EN55032 (CISPR32), BS EN/EN55014-1, CNS15936 |
| Кондуктивные помехи | Класс B |
| Излучаемые помехи | Класс B |
| Гармонические составляющие тока | Класс A |
| Устойчивость к ЭСР | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | Уровень 2, 1 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Устойчивость к наведенным ВЧ помехам | Уровень 2, 3 В действующего значения |
| Устойчивость к магнитному полю | Уровень 1, 1 А/м |
| Провалы напряжения и прерывания | Провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
Изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | вход-выход, вход-земля, выход-земля: 100 МОм при 500 В постоянного тока, 25 °C, 70% RH |
Конструктивное исполнение
| Параметр | Значение |
| Исполнение корпуса | Case No. PS-120F |
| Габаритные размеры | 182,7 × 96 × 49 мм |
| Тип входного разъема | IEC320-C14 |
| Сетевой выключатель | Имеется |
| Тип выходного подключения | Клеммная колодка DT-66-B11W-02 или эквивалент |
| Номинал выходной клеммной колодки | 300 В, 40 А |
| Обозначение выводов | +V, -V |
Надежность и упаковка
| Параметр | Значение |
| MTBF | 1284,9 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 157,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Масса | 1,3 кг |
| Упаковка | 10 шт. / 14 кг / 1,13 куб. фута |
Механические данные и монтаж

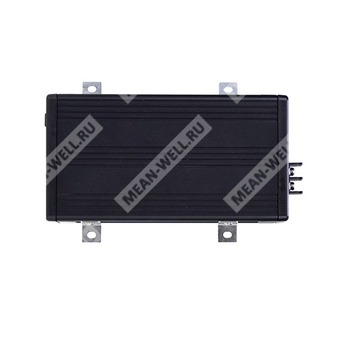

Для версии TB применяется исполнение с выходной клеммной колодкой на выходной панели. Габарит корпуса составляют 182,7 мм по длине, 96 мм по ширине и 49 мм по высоте. Дополнительно предусмотрен монтажный кронштейн, заказываемый отдельно.
| Параметр | Значение |
| Опциональный кронштейн | PGG2MHS012D |
| Количество кронштейнов на модель | 4 шт. |
| Крепеж | 4 винта M3, длина 5 мм |
| Монтажный размер между отверстиями | 106,4 мм |
| Дополнительный размер по схеме установки | 44,65 мм |
Примечания
- Для различных типов аккумуляторов может потребоваться изменение параметров зарядного устройства. Для уточнения необходимо согласование с производителем аккумулятора и MEAN WELL.
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- При определении допустимой мощности следует учитывать кривую снижения нагрузки.
- Указанный диапазон рекомендуемой емкости аккумулятора является рекомендацией MEAN WELL. Максимально допустимый зарядный ток следует дополнительно согласовывать с производителем аккумулятора.
- При низком входном напряжении может потребоваться снижение выходной мощности; необходимо учитывать кривую снижения нагрузки.
- Механизм защиты от короткого замыкания нормирован для случая, когда короткое замыкание возникает после включения зарядного устройства.
- Зарядное устройство рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
