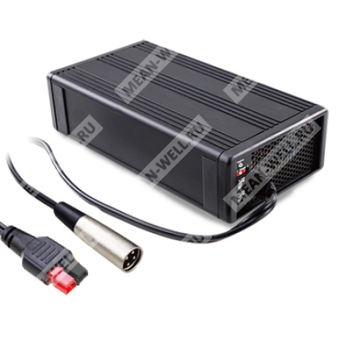

NPB-360-12TB
NPB-360-12TB - компактное сетевое зарядное устройство 360 Вт для заряда 12-вольтовых аккумуляторных батарей с клеммным выходом.
Описание
NPB-360-12TB представляет собой зарядное устройство серии NPB-360, предназначенное для работы со свинцово-кислотными аккумуляторами (заливные, Gel, AGM) и литий-ионными аккумуляторами (литий-железо-фосфатные и литий-марганцевые). Устройство относится к оборудованию класса I с защитным заземлением, оснащено стандартным сетевым входом IEC320-C14 и поддерживает двух- или трехстадийный алгоритм заряда.
Модификация NPB-360-12TB относится к исполнению на номинальное напряжение 12 В и имеет выход в виде клеммной колодки. Для данной версии предусмотрена регулировка зарядного напряжения и зарядного тока, светодиодная индикация состояния, встроенная коррекция коэффициента мощности и комплекс защитных функций.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NPB | Наименование серии зарядных устройств |
| 360 | Номинальная мощность 360 Вт |
| 12 | Номинальное выходное напряжение для 12-вольтовых аккумуляторных систем |
| TB | Выходной разъем типа клеммная колодка |
Особенности
- Универсальный вход переменного тока 90...264 В, встроенная коррекция коэффициента мощности.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторами.
- Широкий диапазон регулировки выходных параметров с помощью подстроечных элементов.
- Регулировка зарядного напряжения в диапазоне 10,5...15,2 В.
- Регулировка зарядного тока в диапазоне 50...100% от номинального значения.
- Выбор двух- или трехстадийного алгоритма заряда DIP-переключателем.
- Потребляемая мощность без нагрузки менее 0,15 Вт при отключенном сетевом выключателе.
- Управление вентилятором по внутренней температуре.
- Широкий диапазон рабочих температур от минус 30 до плюс 70 °C.
- Защита от короткого замыкания, перенапряжения, перегрева и переполюсовки аккумулятора.
- Светодиодная индикация состояния заряда на передней панели.
- Соответствие требованиям UL/EN62368-1 и EN60335-1/2-29.
Области применения
- Резервное питание радиосистем.
- Зарядные устройства для электрических скутеров.
- Кемперы, автобусы, тяжелые грузовые автомобили и специализированный транспорт.
- Системы видеонаблюдения.
- Переносной электроинструмент.
Выходные параметры
| Параметр | Значение |
| Модель | NPB-360-12TB |
| Напряжение ускоренного заряда по умолчанию | 14,4 В |
| Напряжение поддерживающего заряда по умолчанию | 13,8 В |
| Диапазон регулировки выходного напряжения | 10,5...15,2 В |
| Номинальный выходной ток | 20 А |
| Диапазон регулировки выходного тока | 50...100% |
| Диапазон регулировки выходного тока в абсолютных значениях | 10...20 А |
| Максимальная выходная мощность | 304 Вт |
| Рекомендуемая емкость аккумулятора | 65...195 А·ч |
| Ток утечки от аккумулятора | < 1 мА |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...264 В |
| Диапазон входного напряжения постоянного тока | 127...370 В |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности при полной нагрузке | >0,98 при 115 В AC; >0,95 при 230 В AC |
| КПД типовой | 88,5% |
| Потребляемый ток от сети | 4,5 А при 115 В AC; 2,2 А при 230 В AC |
| Пусковой ток | 50 А при холодном старте и 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Ограничение тока по постоянному току, отключение зарядного устройства через 5 с, восстановление после повторного включения питания |
| Защита от перенапряжения | Срабатывание в диапазоне 16...20 В; отключение выхода с фиксацией, восстановление после повторного включения питания |
| Защита от переполюсовки | Посредством внутреннего предохранителя |
| Защита от перегрева | Режим прерывистой работы, автоматическое восстановление после снижения температуры |
Функции и алгоритм заряда
| Параметр | Значение |
| Алгоритм заряда | 2- или 3-стадийный, выбирается DIP-переключателем |
| Заводская установка | 3 стадии |
| Управление вентилятором | Вентилятор включается при внутренней температуре терморезистора RTH3 ≥ 50 °C, выключается при ≤ 45 °C |
| Индикация состояния | Светодиод на передней панели |
| Красный светодиод | Заряд, стадия 1 или стадия 2 |
| Зеленый светодиод | Поддерживающий заряд, стадия 3, либо аккумулятор заряжен |
Параметры двухстадийного и трехстадийного заряда
| Режим | Параметр | Значение для NPB-360-12TB |
| 2 стадии | Ток стадии постоянного тока | 20 А |
| 2 стадии | Напряжение стадии постоянного напряжения | 13,8 В |
| 3 стадии | Ток стадии постоянного тока | 20 А |
| 3 стадии | Напряжение ускоренного заряда | 14,4 В |
| 3 стадии | Напряжение поддерживающего заряда | 13,8 В |
Двухстадийный алгоритм заряда предназначен для литий-ионных аккумуляторов, включая литий-железо-фосфатные и литий-марганцевые. Трехстадийный алгоритм заряда предназначен для свинцово-кислотных аккумуляторов, включая заливные, Gel и AGM.
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20...95% относительной влажности без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10...95% относительной влажности без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0...45 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение между входом и выходом | 3 кВ AC |
| Испытательное напряжение между входом и защитным заземлением | 2 кВ AC |
| Испытательное напряжение между выходом и защитным заземлением | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC, 25 °C, 70% RH для цепей вход-выход, вход-FG, выход-FG |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29, J62368-1(2020), KC62368-1, EAC TP TC 004, BSMI CNS15598-1 |
| Эмиссия, кондуктивные помехи | BS EN/EN55032 (CISPR32), BS EN/EN55014-1, CNS15936, класс B |
| Эмиссия, излучаемые помехи | BS EN/EN55032 (CISPR32), BS EN/EN55014-1, CNS15936, класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Колебания и фликер напряжения | BS EN/EN61000-3-3 |
| Устойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 2, 1 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Устойчивость к наведенным ВЧ помехам | BS EN/EN61000-4-6, уровень 2, 3 В rms |
| Устойчивость к магнитному полю промышленной частоты | BS EN/EN61000-4-8, уровень 1, 1 А/м |
| Устойчивость к провалам и прерываниям напряжения | BS EN/EN61000-4-11, провал >95% на 0,5 периода, провал 30% на 25 периодов, прерывание >95% на 250 периодов |
| Стандарты помехоустойчивости | BS EN/EN55014-2, BS EN/EN55024, BS EN/EN55035, J55032(H29), KSC 9832, KSC 9835 |
Конструктивное исполнение
| Параметр | Значение |
| Исполнение выхода | Клеммная колодка |
| Тип выходного разъема | DT-66-B11W-02 или эквивалент |
| Номинал клеммной колодки | 300 В, 40 А |
| Обозначение выводов | V+ и V- |
| Длина корпуса | 182,7 мм |
| Ширина корпуса | 96 мм |
| Высота корпуса | 49 мм |
| Масса | 1,3 кг |
| Упаковка | 10 шт. в упаковке, масса 14 кг, объем 1,13 куб. фута |
Наработка на отказ
| Параметр | Значение |
| MTBF по Telcordia TR/SR-332 | 1324,7 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F при 25 °C | 173,9 тыс. ч, минимум |
Функциональная структура
Зарядное устройство включает входной электромагнитный фильтр, узел ограничения пускового тока, выпрямитель с активной коррекцией коэффициента мощности, силовой преобразователь, выходной выпрямитель и фильтр, схемы управления PWM и PFC, схему включения и выключения вентилятора, а также узлы контроля перегрузки по току и перенапряжения.
Частота преобразователя PFC составляет 65 кГц, частота ШИМ-преобразователя составляет 45 кГц.
Дерейтинг
| Параметр | Значение |
| Зависимость от входного напряжения | При 100...264 В AC допускается 100% нагрузки; при 90 В AC нагрузка снижается примерно до 90% |
| Зависимость от температуры окружающей среды | 100% нагрузки до 45 °C; далее снижение нагрузки, около 80% при 50 °C, около 65% при 60 °C, около 40% при 70 °C |
Примечания
- Для различных типов аккумуляторов может потребоваться изменение спецификации зарядного устройства. Для уточнения параметров следует согласовывать требования с изготовителем аккумулятора и MEAN WELL.
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Необходимо учитывать кривую снижения мощности в зависимости от условий эксплуатации.
- Указанный диапазон емкости аккумуляторов является рекомендацией MEAN WELL. По ограничению максимального зарядного тока следует руководствоваться требованиями производителя аккумулятора.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать соответствующую кривую дерейтинга.
- Механизм защиты от короткого замыкания нормирован для случая, когда короткое замыкание возникает после включения зарядного устройства.
- Зарядное устройство рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям по электромагнитной совместимости.
