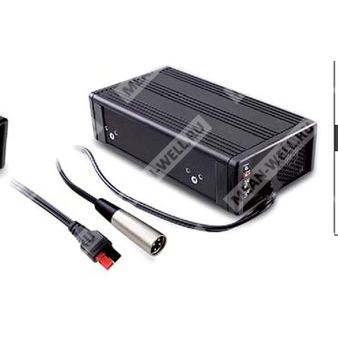

NPB-360-24TB - компактное сетевое зарядное устройство для 24 В аккумуляторных батарей с двух- или трехступенчатым алгоритмом заряда.
Расшифровка партномера
| Элемент партномера |
Значение |
| NPB |
Серия зарядных устройств |
| 360 |
Номинальная мощность 360 Вт |
| 24 |
Номинальное напряжение зарядки 24 В класса, значения по умолчанию 28,8 В в режиме boost и 27,6 В в режиме float |
| TB |
Выходной разъем типа клеммная колодка |
Описание
NPB-360-24TB относится к серии зарядных устройств мощностью 360 Вт, совместимых со свинцово-кислотными аккумуляторами типов flooded, gel, AGM, а также с литий-ионными аккумуляторами на основе литий-железо-фосфатной и литий-марганцевой химии. Изделие выполнено как оборудование класса I с подключением защитного заземления, оснащено стандартным входом переменного тока IEC320-C14 и поддерживает двух- или трехступенчатое управление процессом заряда.
Исполнение TB имеет выход в виде клеммной колодки. Для модели NPB-360-24TB предусмотрена регулировка зарядного напряжения и зарядного тока с лицевой панели, а также выбор алгоритма заряда DIP-переключателем. Устройство предназначено для работы в широком диапазоне входного напряжения и температур, имеет активную коррекцию коэффициента мощности и встроенные защитные функции.
Особенности
- Универсальный вход переменного тока 90...264 В с встроенной активной коррекцией коэффициента мощности.
- Совместимость со свинцово-кислотными и литий-ионными аккумуляторными батареями.
- Широкий диапазон регулировки выходных параметров с помощью подстроечных элементов.
- Регулировка зарядного напряжения для 24 В версии в диапазоне 21...30,4 В.
- Регулировка зарядного тока в диапазоне 50...100 % номинального значения.
- Выбор двухступенчатого или трехступенчатого алгоритма заряда DIP-переключателем.
- Потребление без нагрузки менее 0,15 Вт при выключенном сетевом выключателе.
- Управление включением вентилятора по внутренней температуре.
- Работа в широком температурном диапазоне от минус 30 до плюс 70 °C.
- Защита от короткого замыкания, перенапряжения, перегрева и обратной полярности аккумулятора.
- Светодиодная индикация состояния заряда на передней панели.
- Двойная сертификация по требованиям безопасности для оборудования информационной техники и зарядных устройств.
Области применения
- Системы резервного питания радиооборудования.
- Зарядные устройства для электрических скутеров.
- Автодома, автобусы, тяжелые грузовые и специализированные транспортные средства.
- Системы видеонаблюдения.
- Переносной электроинструмент.
Выходные параметры
| Параметр |
Значение для NPB-360-24TB |
| Напряжение заряда в режиме boost по умолчанию |
28,8 В |
| Напряжение заряда в режиме float по умолчанию |
27,6 В |
| Диапазон регулировки выходного напряжения |
21...30,4 В |
| Типовой выходной ток |
12 А |
| Диапазон регулировки выходного тока |
50...100 % |
| Диапазон регулировки выходного тока для 24 В версии |
6...12 А |
| Максимальная мощность |
364,8 Вт |
| Рекомендуемая емкость аккумулятора |
40...125 А·ч |
| Ток утечки от аккумулятора, тип. |
< 1 мА |
Входные параметры
| Параметр |
Значение для NPB-360-24TB |
| Диапазон входного напряжения |
90...264 В переменного тока; 127...370 В постоянного тока |
| Диапазон входной частоты |
47...63 Гц |
| Коэффициент мощности, тип. |
более 0,98 при 115 В переменного тока; более 0,95 при 230 В переменного тока при полной нагрузке |
| КПД, тип. |
92 % |
| Входной ток, тип. |
4,5 А при 115 В переменного тока; 2,2 А при 230 В переменного тока |
| Пусковой ток, тип. |
50 А при 230 В переменного тока, холодный старт |
| Ток утечки |
< 0,75 мА при 240 В переменного тока |
Параметры защиты
| Параметр |
Значение для NPB-360-24TB |
| Защита от короткого замыкания |
Ограничение тока по постоянному току, зарядное устройство отключается через 5 с, восстановление после повторной подачи питания |
| Защита от перенапряжения |
32...40 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с фиксацией, восстановление после повторной подачи питания |
| Защита от обратной полярности |
Срабатывание внутреннего предохранителя |
| Защита от перегрева |
Режим hiccup, автоматическое восстановление после снижения температуры |
Функции и режимы заряда
| Параметр |
Значение для NPB-360-24TB |
| Алгоритм заряда |
2- или 3-ступенчатый, выбирается DIP-переключателем |
| Управление вентилятором, тип. |
Вентилятор включается при внутренней температуре RTH3 не ниже 50 °C, выключается при температуре не выше 45 °C |
| Светодиод зеленый |
Режим float, третья стадия, или аккумулятор полностью заряжен |
| Светодиод красный |
Идет заряд, первая или вторая стадия |
| Рекомендуемый алгоритм для литий-ионных аккумуляторов |
2-ступенчатый |
| Рекомендуемый алгоритм для свинцово-кислотных аккумуляторов |
3-ступенчатый |
Условия эксплуатации и окружающая среда
| Параметр |
Значение для NPB-360-24TB |
| Рабочая температура |
от -30 до +70 °C, с учетом кривой снижения мощности |
| Рабочая влажность |
20...95 % относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность при хранении |
10...95 % относительной влажности, без конденсации |
| Температурный коэффициент |
±0,05 %/°C в диапазоне 0...45 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение для NPB-360-24TB |
| Стандарты безопасности |
CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29, J62368-1(2020), KC62368-1, EAC TP TC 004, BSMI CNS15598-1 |
| Электрическая прочность изоляции |
вход-выход 3 кВ переменного тока; вход-FG 2 кВ переменного тока; выход-FG 0,5 кВ переменного тока |
| Сопротивление изоляции |
вход-выход, вход-FG, выход-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
Электромагнитная эмиссия
| Параметр |
Стандарт |
Класс или уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), BS EN/EN55014-1, CNS15936 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), BS EN/EN55014-1, CNS15936 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
— |
| Дополнительные стандарты ЭМС |
BS EN/EN55014-2, BS EN/EN55024, BS EN/EN55035, J55032(H29), KSC 9832, KSC 9835 |
— |
Электромагнитная устойчивость
| Параметр |
Стандарт |
Уровень испытаний |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный разряд |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 2, 1 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Наведенные радиочастотные помехи |
BS EN/EN61000-4-6 |
Уровень 2, 3 В действующего значения |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 1, 1 А/м |
| Провалы напряжения и прерывания |
BS EN/EN61000-4-11 |
Провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
Конструктивные данные
| Параметр |
Значение для NPB-360-24TB |
| Исполнение корпуса |
PS-120F |
| Габаритные размеры |
182,7 × 96 × 49 мм |
| Масса и упаковка |
1,3 кг; 10 шт. в упаковке, масса 14 кг, объем 1,13 куб. фута |
| Тип выходного подключения |
Клеммная колодка TB |
| Номинал клеммной колодки |
300 В, 40 А |
Надежность
| Параметр |
Значение для NPB-360-24TB |
| MTBF |
1324,7 тыс. ч минимум по Telcordia TR/SR-332 (Bellcore); 173,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Механические и монтажные сведения
Модель NPB-360-24TB выполнена в исполнении с выходной клеммной колодкой на выходной стороне корпуса. На входной стороне расположен сетевой разъем IEC320-C14 и сетевой выключатель. На передней панели размещены DIP-переключатель выбора 2- или 3-ступенчатого режима, светодиод состояния, регулятор тока заряда и регулятор напряжения заряда. Для монтажа доступны опциональные кронштейны.
Аксессуары
| Наименование |
Обозначение для заказа |
Количество |
| Кронштейн для монтажа |
PGG2MHS012D |
4 шт. на модель |
Примечания
- Для различных типов аккумуляторов может потребоваться изменение параметров зарядного устройства. Для уточнения следует согласовывать параметры с производителем аккумулятора и MEAN WELL.
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Необходимо учитывать кривую снижения мощности.
- Указанный диапазон емкости аккумуляторов является рекомендуемым MEAN WELL. Допустимый максимальный зарядный ток следует согласовывать с производителем аккумулятора.
- При низком входном напряжении может потребоваться снижение нагрузки. Подробности определяются по кривой снижения мощности.
- Механизм защиты от короткого замыкания нормирован для случая, когда короткое замыкание возникает после включения зарядного устройства.
- Зарядное устройство рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
