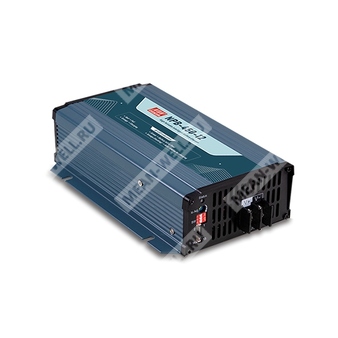

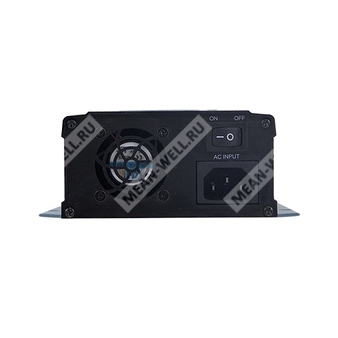

NPB-450-12NFC - интеллектуальное зарядное устройство мощностью 450 Вт для 12 В аккумуляторных батарей с NFC-настройкой, CANBus и программируемым алгоритмом заряда.
Расшифровка партномера
| Элемент партномера | Значение |
| NPB | Серия интеллектуальных зарядных устройств с широким диапазоном выходного напряжения |
| 450 | Номинальная мощность серии 450 Вт |
| 12 | Исполнение для 12-вольтового класса аккумуляторных систем |
| NFC | Исполнение со встроенным интерфейсом NFC для настройки параметров через мобильное приложение |
Назначение
NPB-450-12NFC представляет собой миниатюризированное интеллектуальное зарядное устройство с полностью цифровым управлением, предназначенное для заряда аккумуляторных батарей различных химических систем. Устройство поддерживает программируемые алгоритмы заряда, автоматическое определение напряжения аккумулятора в режиме auto ranging, связь по CANBus 2.0B и локальную настройку через интерфейс NFC.
Особенности
- Автоматический выбор рабочего диапазона с ультрашироким диапазоном зарядного напряжения 10,5...21 В.
- Встроенный протокол CANBus для управления, настройки и мониторинга.
- Простая настройка параметров заряда через интерфейс NFC.
- Программируемая зарядная характеристика.
- Ручной выбор одной из 4 встроенных зарядных кривых через DIP-переключатели.
- Поддержка 2- или 3-стадийного заряда; для NFC-версии выбор выполняется через приложение.
- Множественные защиты: короткое замыкание, перенапряжение, перегрев, пониженное напряжение батареи, обратная полярность батареи без повреждения.
- Сигналы состояния Charger OK и Battery Full.
- Температурная компенсация для продления ресурса свинцово-кислотных батарей.
- Рабочий температурный диапазон от -30 до +70 °C.
- Вентилятор постоянного тока с термоуправлением для снижения шумности.
- Удалённое включение и отключение.
- Подходит для свинцово-кислотных и литий-ионных аккумуляторов.
- Соответствие требованиям IEC/EN/UL 62368-1 для NFC-исполнения.
Области применения
- Автоматически управляемые транспортные платформы.
- Электровелосипеды, электроскутеры, кемперы, автобусы и специализированный транспорт.
- Роботизированные газонокосилки.
- Моющие роботы.
- Маломерные суда, персональные яхты и рабочие лодки.
- Системы видеонаблюдения.
- Телекоммуникационные базовые станции.
- Резервное питание радиосистем.
- Оборудование и приборы с резервной аккумуляторной батареей.
Описание
NPB-450-12NFC входит в серию универсальных интеллектуальных зарядных устройств с полностью цифровым управлением и функцией автоматического определения напряжения аккумулятора. Серия охватывает несколько диапазонов выходного напряжения, а исполнение 12NFC работает в диапазоне заряда 10,5...21 В, что позволяет использовать устройство с различными типами батарей и схемами управления батареями.
Модификация NFC обеспечивает доступ к параметрам зарядного профиля через мобильное приложение без проводного интерфейса связи. Поддерживается задание постоянного тока, напряжения заряда, напряжения плавающего подзаряда, тока завершения, тайм-аутов стадий и других параметров. Кроме NFC, зарядное устройство оснащено интерфейсом CANBus 2.0B для удалённого управления и мониторинга, включая установку выходного напряжения и тока, считывание температуры и состояния системы, а также управление включением выходного каскада.
Устройство допускает ручной выбор одной из встроенных зарядных кривых. Для исполнения NFC переключатели DIP используются для выбора предустановленных кривых, а выбор 2- или 3-стадийного режима выполняется через приложение. Предусмотрены защита от переполюсовки аккумулятора, перегрева, короткого замыкания и динамическая защита от перенапряжения под управлением микроконтроллера. Реализованы TTL-выходы индикации исправности зарядного устройства и окончания заряда.
Выходные параметры
| Параметр | Значение |
| Модель | NPB-450-12NFC |
| Номинальное выходное напряжение | 12 В |
| Напряжение заряда Boost по умолчанию | 14,4 В |
| Напряжение поддерживающего заряда Float по умолчанию | 13,8 В |
| Диапазон программируемого зарядного напряжения | 10,5...21 В |
| Максимальный выходной ток в режиме постоянного тока | 25 А |
| Максимальная мощность | 420 Вт |
| Рекомендуемая ёмкость батареи | 90...300 А·ч |
| Ток утечки от батареи, тип. | < 1 мА |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока; 127...370 В постоянного тока |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности, тип. | >0,98 при 115 В; >0,95 при 230 В при полной нагрузке |
| КПД, тип. | 92 % |
| Потребляемый ток, тип. | 4,5 А при 115 В; 2,2 А при 230 В |
| Пусковой ток, тип. | 50 А при 230 В, холодный старт |
| Ток утечки | < 0,75 мА при 240 В |
Защиты
| Параметр | Значение |
| Короткое замыкание | Ограничение тока; отключение зарядного устройства через 5 с; восстановление после повторной подачи питания |
| Перенапряжение | 21,5...26 В; отключение выходного напряжения с фиксацией; восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Обратная полярность | Встроенное детектирование переполюсовки; без повреждения; восстановление после устранения неисправности и повторной подачи питания |
Функциональные параметры
| Параметр | Значение |
| Стадии заряда | 2- или 3-стадийный заряд; для NFC-версии выбор через NFC |
| Программируемые параметры зарядной кривой | Постоянный ток, ток завершения, постоянное напряжение, напряжение плавающего подзаряда |
| Настройка параметров | Через SBP-001 с ПК или через NFC в приложении |
| Ручной выбор кривой | 4 встроенные зарядные кривые через DIP-переключатели |
| Автоматический выбор диапазона заряда | Поддерживается; по умолчанию отключён |
| Регулировка зарядного тока | 50...100 % с помощью потенциометра на панели, только в режиме auto ranging |
| Интерфейс CANBus | CANBus 2.0B; управление, настройка и мониторинг |
| NFC-интерфейс | Настройка параметров заряда через NFC |
| Температурная компенсация | Через внешний NTC |
| Управление вентилятором | Скорость зависит от внутренней температуры |
| Удалённое управление | Короткое замыкание: нормальная работа; разомкнуто: останов заряда |
| Сигнал Charger OK | TTL-уровень; высокий 4,5...5,5 В, низкий -0,5...0,5 В |
| Сигнал Battery Full | TTL-уровень; высокий 4,5...5,5 В, низкий -0,5...0,5 В |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...95 % RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95 % RH, без конденсации |
| Температурный коэффициент | ±0,05 %/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | Dekra BS EN/EN62368-1, UL62368-1 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH для вход-выход, вход-FG, выход-FG |
| ЭМС, излучение | Класс / уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), BS EN/EN55014-1, класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), BS EN/EN55014-1, класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер | BS EN/EN61000-3-3 |
| ЭМС, устойчивость | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 2, 1 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 2, 3 В RMS |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, провал >95 % на 0,5 периода; 30 % на 25 периодов; прерывание >95 % на 250 периодов |
Связь и управление
CANBus 2.0B обеспечивает управление, настройку и мониторинг, включая выходное напряжение заряда, выходной ток заряда, внутреннюю температуру и включение/отключение выходного канала постоянного тока.
| Функция | Описание |
| Управление включением | Команда включения/выключения |
| Установка выходного напряжения | Формат значения с коэффициентом 0,01 |
| Установка выходного тока | Формат значения с коэффициентом 0,01 |
| Чтение выходного напряжения | Формат значения с коэффициентом 0,01 |
| Чтение выходного тока | Формат значения с коэффициентом 0,01 |
| Чтение внутренней температуры | Формат значения с коэффициентом 0,1 |
| Чтение аварийного состояния | Считывание статуса неисправности |
| Настройка зарядной кривой | Параметры постоянного тока, напряжения, плавающего напряжения, тока завершения, тайм-аутов |
| Системный статус | Считывание состояния системы |
| Системная конфигурация | Чтение и запись конфигурации |
Сигналы и индикация
| Сигнал / индикация | Состояние |
| Charger OK, высокий уровень | 4,5...5,5 В, нормальная работа |
| Charger OK, низкий уровень | -0,5...0,5 В, отказ или активирована защита |
| Battery Full, высокий уровень | 4,5...5,5 В, батарея полностью заряжена |
| Battery Full, низкий уровень | -0,5...0,5 В, идёт заряд |
| Удалённое включение, замыкание pin 7 и pin 8 | 10,8...13,2 В, зарядное устройство включено |
| Удалённое выключение, разомкнуто | -0,5...0,5 В, заряд остановлен |
| Светодиод зелёный | Стадия Float или полный заряд |
| Светодиод оранжевый | Стадия 1 или 2 заряда |
| Светодиод оранжевый мигающий | Заряд в режиме auto ranging |
| Светодиод красный | Аварийное состояние: OTP, OVP, короткое замыкание, переполюсовка, тайм-аут заряда |
| Светодиод красный мигающий | Внутренний перегрев; при достижении 95 °C устройство ещё продолжает работу без перехода в OTP, одновременно передаётся сигнал тревоги по CANBus |
Предустановленные зарядные кривые для NPB-450-12NFC
| DIP 2 | DIP 3 | Описание | Ток | Напряжение Boost | Напряжение Float |
| OFF | OFF | По умолчанию, программируемая | 25 А | 14,4 В | 13,8 В |
| ON | OFF | Предустановленная для гелевой батареи | 25 А | 14,0 В | 13,6 В |
| OFF | ON | Предустановленная для заливной свинцово-кислотной батареи | 25 А | 14,2 В | 13,4 В |
| ON | ON | Предустановленная для AGM и LiFePO4 | 25 А | 14,6 В | 14,0 В |
NFC-настройка
Программируемая зарядная кривая в исполнении NFC настраивается через мобильное приложение MEAN WELL APP. Поддерживается изменение параметров постоянного тока, постоянного напряжения, напряжения плавающего подзаряда, тока завершения, тайм-аутов стадий, разрешение автоматического выбора диапазона, выбор 2- или 3-стадийного режима, установка напряжения рестарта заряда после полного заряда, а также настройка адреса связи CANBus.
Для связи необходимо активировать NFC на мобильном устройстве, расположить антенну устройства вблизи зоны NFC зарядного устройства на расстоянии менее 5 см, считать параметры, затем записать изменённые значения в память устройства.
Механические данные
| Параметр | Значение |
| Габаритные размеры | 205 × 135 × 55 мм |
| Масса | 1,38 кг |
| Конструктив | Корпус Case No. 284A |
| Охлаждение | Принудительное, направление потока воздуха указано на корпусе |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 8 шт. |
| Масса упаковки | 12,05 кг |
| Объём упаковки | 1,71 куб. фута |
Надёжность
| Параметр | Значение |
| MTBF | 821,0 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 83,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |

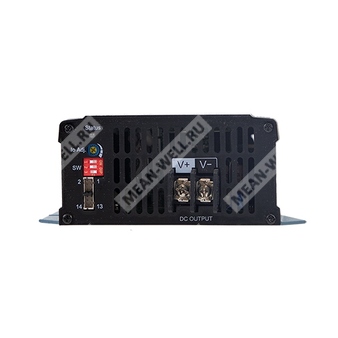

Разъёмы и назначение выводов
| Номер вывода | Назначение |
| 1 | Не используется |
| 2 | Не используется |
| 3 | Выход +3,3 В относительно сигнальной земли |
| 4 | Сигнальная земля |
| 5 | Сигнал Battery Full |
| 6 | Сигнал Charger OK |
| 7 | Удалённое включение/отключение |
| 8 | Вспомогательное напряжение +12 В |
| 9, 10 | Вспомогательная земля |
| 11 | CANH |
| 12 | CANL |
| 13 | NTC RTH+ |
| 14 | NTC RTH- |
Стандартная комплектация и принадлежности
В стандартный комплект входят провод датчика NTC и ответная часть для дистанционного управления. Дополнительно доступна ручка для переноски, поставляемая отдельно.
Примечания
- Для различных типов батарей может потребоваться изменение параметров зарядного устройства. Необходимо согласование с производителем батареи и изготовителем зарядного устройства.
- Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Диапазон зарядного напряжения соответствует программированию напряжения Boost или Float через SBP-001 либо через NFC-настройки в приложении MEAN WELL APP.
- Для предельной выходной мощности следует учитывать кривую снижения мощности.
- Рекомендуемый диапазон ёмкости батареи указан изготовителем зарядного устройства. Максимально допустимый зарядный ток должен быть дополнительно согласован с изготовителем аккумулятора.
- При пониженном входном напряжении может потребоваться снижение выходных параметров; необходимо учитывать соответствующую кривую.
- КПД измерен при зарядном напряжении 16,8 В для 12-вольтовой модели.
- Защита от короткого замыкания нормирована для случая, когда короткое замыкание возникает после включения зарядного устройства.
- Каждая модель использует динамическую защиту от перенапряжения под управлением микроконтроллера: примерно 125 % от напряжения Boost на стадиях постоянного тока и постоянного напряжения, и 125 % от напряжения Float на стадии плавающего подзаряда.
- Зарядное устройство рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- При эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 5 °C на каждые 1000 м для моделей с вентилятором.
