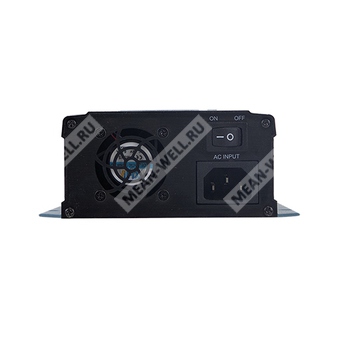

NPB-450-48 - интеллектуальное зарядное устройство для свинцово-кислотных и литий-ионных аккумуляторных батарей с номинальным выходом 48 В и мощностью до 456,96 Вт.
Расшифровка партномера
| Элемент | Значение | Описание |
| NPB | Серия NPB | Серия интеллектуальных зарядных устройств с широким диапазоном выходного напряжения |
| 450 | 450 Вт класс | Номинальный класс мощности устройства |
| 48 | 48 В | Исполнение для 48-вольтовых аккумуляторных систем |
Основные особенности
- Автоматическое определение диапазона с ультрашироким диапазоном зарядного напряжения серии; для модели NPB-450-48 программируемый диапазон зарядного напряжения составляет 42...80 В.
- Встроенный интерфейс CANBus для управления, настройки и мониторинга.
- Программируемая кривая заряда через программатор SBP-001.
- Ручная настройка 2- или 3-стадийного заряда и выбор одной из 4 встроенных кривых заряда через DIP-переключатели.
- Комплекс защит: короткое замыкание, перенапряжение, перегрев, пониженное напряжение батареи, переполюсовка батареи без повреждения устройства.
- Сигналы Charger OK и Battery Full.
- Функция температурной компенсации для увеличения срока службы батареи, только для свинцово-кислотных аккумуляторов.
- Широкий диапазон рабочей температуры от -30 до +70°C.
- Вентилятор постоянного тока с термоуправлением для снижения акустического шума.
- Удаленное включение и отключение.
- Соответствие требованиям IEC/EN/UL 62368-1 и EN/IEC 60335-1/2-29.
- Подходит для свинцово-кислотных и литий-ионных аккумуляторных батарей.
Области применения
- Автоматически управляемые транспортные средства.
- Электровелосипеды, электроскутеры, кемперы, автобусы, специализированный транспорт.
- Роботизированные газонокосилки.
- Моющие роботы.
- Прогулочные и служебные плавсредства, персональные яхты.
- Системы видеонаблюдения.
- Базовые станции связи.
- Резервные решения для радиосистем.
- Оборудование и приборы с резервной аккумуляторной батареей.
Описание
NPB-450-48 представляет собой компактное интеллектуальное зарядное устройство с полностью цифровым управлением и автоматическим определением напряжения подключенной батареи. Устройство относится к универсальным промышленным зарядным модулям для аккумуляторных систем различных химических типов и поддерживает программирование зарядного профиля под конкретную батарею.
Серия NPB-450 включает исполнения с различными диапазонами выходного напряжения; модель NPB-450-48 рассчитана на системы 48 В и обеспечивает широкий диапазон программирования напряжения заряда 42...80 В. Диапазон достаточен для применения с различными аккумуляторными сборками и типами батарей. Предусмотрен интеллектуальный режим автоматического определения напряжения батареи, однако по умолчанию на заводе он отключен и предназначен только для литиевых аккумуляторов, оснащенных системой управления батареей.
Устройство может работать с программатором MEAN WELL SBP-001 для цифровой конфигурации зарядных параметров. Пользователь может задавать 2- или 3-стадийный алгоритм, регулировать напряжение и ток заряда, а также устанавливать временные интервалы этапов заряда с целью оптимизации ресурса батареи. На лицевой панели предусмотрены DIP-переключатели для прямого выбора 2- или 3-стадийного режима, установки тока заряда в автоматическом режиме в пределах 50...100% и выбора одной из четырех предустановленных кривых заряда.
Наличие встроенного протокола CANBus обеспечивает удаленное управление и мониторинг состояния зарядного устройства в профессиональных системах. С точки зрения безопасности предусмотрены интеллектуальное определение допустимого напряжения и корректности подключения батареи, а также защита от переполюсовки.
Выходные параметры
| Параметр | Значение |
| Модель | NPB-450-48 |
| Номинальное напряжение аккумуляторной системы | 48 В |
| Напряжение ускоренного заряда по умолчанию | 57,6 В |
| Напряжение поддерживающего заряда по умолчанию | 55,2 В |
| Максимальная мощность | 456,96 Вт |
| Максимальный выходной ток в режиме стабилизации тока | 6,8 А |
| Рекомендуемая емкость батареи | 24...80 А·ч |
| Диапазон зарядного напряжения | 42...80 В |
| Диапазон выходного напряжения | 42...80 В |
| Ток утечки от батареи, тип. | < 1 мА |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...264 В AC |
| Диапазон входного напряжения постоянного тока | 127...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности, тип. | >0,98 при 115 В AC; >0,95 при 230 В AC при полной нагрузке |
| КПД, тип. | 93% |
| Потребляемый ток по входу, тип. | 4,5 А при 115 В AC; 2,2 А при 230 В AC |
| Пусковой ток, тип. | 50 А при 230 В AC, холодный старт |
| Ток утечки | <0,75 мА при 240 В AC |
Защиты
| Вид защиты | Реализация |
| Короткое замыкание | Ограничение тока по схеме стабилизации тока, отключение зарядного устройства через 5 с, восстановление после повторного включения питания |
| Перенапряжение | 82...100 В; отключение выходного напряжения с фиксацией, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Переполюсовка | Внутренняя схема определения обратной полярности, без повреждения, восстановление после устранения аварии и повторной подачи питания |
Функциональные параметры
| Параметр | Значение |
| Стадийность заряда | Выбор 2 или 3 стадий через DIP-переключатель на панели |
| Программируемые параметры заряда | Стабилизация тока, ток окончания заряда, стабилизация напряжения, поддерживающее напряжение; настройка через SBP-001 с ПК |
| Ручные предустановленные кривые | 4 встроенные кривые, выбор через DIP-переключатели |
| Автоматическое определение диапазона заряда | Поддерживается, подробная настройка описана в функциональном разделе |
| Регулировка зарядного тока | 50...100% потенциометром на панели, только в режиме автоматического определения диапазона |
| Интерфейс CANBus | CANBus 2.0B, управление, настройка и мониторинг напряжения, тока, кривой заряда, внутренней температуры и включения/отключения DC-выхода |
| Сигнал Charger OK | TTL-уровень, высокий уровень 4,5...5,5 В; низкий уровень -0,5...0,5 В |
| Сигнал Battery Full | TTL-уровень, высокий уровень 4,5...5,5 В; низкий уровень -0,5...0,5 В |
| Удаленное управление | Замыкание: нормальная работа; размыкание: останов заряда |
| Температурная компенсация | По внешнему NTC-датчику |
| Управление скоростью вентилятора | Зависит от внутренней температуры |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -30...+70°C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура хранения | -40...+85°C |
| Влажность хранения | 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0...50°C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Электромагнитная эмиссия
| Параметр | Стандарт | Класс / уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), BS EN/EN55014-1 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), BS EN/EN55014-1 | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | — |
Электромагнитная устойчивость
| Параметр | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 2, 1 кВ линия-линия; уровень 3, 2 кВ линия-земля |
| Кондуктивные ВЧ-помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В rms |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал на 0,5 периода; 30% провал на 25 периодов; >95% прерывание на 250 периодов |
| Общий стандарт устойчивости | BS EN/EN61000-6-2 | Соответствует |
Надежность, конструкция и упаковка
| Параметр | Значение |
| MTBF | 821,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 83,4 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 205 x 135 x 55 мм |
| Масса | 1,38 кг |
| Упаковка | 8 шт., 12,05 кг, 1,71 куб. фута |
Предустановленные кривые заряда для модели 48 В
| Режим | Положение DIP 2 | Положение DIP 3 | Описание | Ток | Напряжение ускоренного заряда | Напряжение поддерживающего заряда |
| По умолчанию, программируемый, 3 стадии | OFF | OFF | Программируемая кривая | 6,8 А | 57,6 В | 55,2 В |
| Гелевая батарея, 3 стадии | ON | OFF | Предустановленная кривая | 6,8 А | 56,0 В | 54,4 В |
| Залитая свинцово-кислотная батарея, 3 стадии | OFF | ON | Предустановленная кривая | 6,8 А | 56,8 В | 53,6 В |
| AGM / LiFePO4, 3 стадии | ON | ON | Предустановленная кривая | 6,8 А | 58,4 В | 56,0 В |
Предустановленные кривые заряда для модели 48 В в 2-стадийном режиме
| Положение DIP 2 | Положение DIP 3 | Описание | Ток | Напряжение ускоренного заряда |
| OFF | OFF | По умолчанию, программируемый | 6,8 А | 57,6 В |
| ON | OFF | Гелевая батарея | 6,8 А | 56,0 В |
| OFF | ON | Залитая свинцово-кислотная батарея | 6,8 А | 56,8 В |
| ON | ON | AGM / LiFePO4 | 6,8 А | 58,4 В |
Интерфейсы управления и сигнализации
| Функция | Назначение | Описание |
| Battery Full | Выходной TTL-сигнал | Высокий уровень 4,5...5,5 В: батарея заряжена; низкий уровень -0,5...0,5 В: идет заряд |
| Charger OK | Выходной TTL-сигнал | Высокий уровень 4,5...5,5 В: нормальная работа; низкий уровень -0,5...0,5 В: авария или срабатывание защиты |
| Remote ON-OFF | Дистанционное включение | Замыкание с +12Vaux, 10,8...13,2 В: зарядное устройство включено; разомкнуто, -0,5...0,5 В: выключено |
| +12Vaux | Вспомогательное напряжение | Используется совместно с Remote ON-OFF |
| CANH / CANL | Линии связи | Интерфейс CANBus |
| NTC | Вход датчика температуры | Подключение комплектного термодатчика 5 кОм для температурной компенсации в 3-стадийном режиме |
Индикация состояния
| Светодиод | Состояние |
| Зеленый | Режим поддерживающего заряда, стадия 3, либо батарея полностью заряжена |
| Оранжевый | Заряд, стадия 1 или стадия 2 |
| Оранжевый мигающий | Заряд в режиме автоматического определения диапазона |
| Красный | Аварийное состояние: перегрев, перенапряжение, короткое замыкание, переполюсовка, тайм-аут заряда |
| Красный мигающий | Внутренний перегрев; при достижении внутренней температуры 95°C устройство еще продолжает работать без перехода в защитное отключение, одновременно через CANBus выдается сигнал тревоги |
Примечания
- Для различных типов аккумуляторов может потребоваться изменение параметров зарядного устройства. Для уточнения необходимо согласование с производителем батареи и производителем зарядного устройства.
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Диапазон зарядного напряжения 42...80 В относится к программированию напряжения ускоренного и поддерживающего заряда через SBP-001.
- Для оценки допустимой мощности необходимо учитывать кривые дерейтинга.
- Указанный диапазон емкости батареи является рекомендуемым производителем зарядного устройства. Максимально допустимый ток заряда следует дополнительно согласовывать с производителем аккумулятора.
- При пониженном входном напряжении может потребоваться снижение выходной мощности. Следует учитывать кривую дерейтинга по входному напряжению.
- КПД для модели 48 В измерен при зарядном напряжении 67,2 В.
- Механизм защиты от короткого замыкания нормирован для случая, когда короткое замыкание возникает после включения зарядного устройства.
- Каждая модель использует динамическую защиту от перенапряжения под управлением микроконтроллера: приблизительно 125% от напряжения ускоренного заряда на этапах стабилизации тока и стабилизации напряжения и 125% от напряжения поддерживающего заряда на этапе поддержания.
- Зарядное устройство рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям по электромагнитной совместимости.
- При эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 5°C на каждые 1000 м для моделей с вентилятором.
